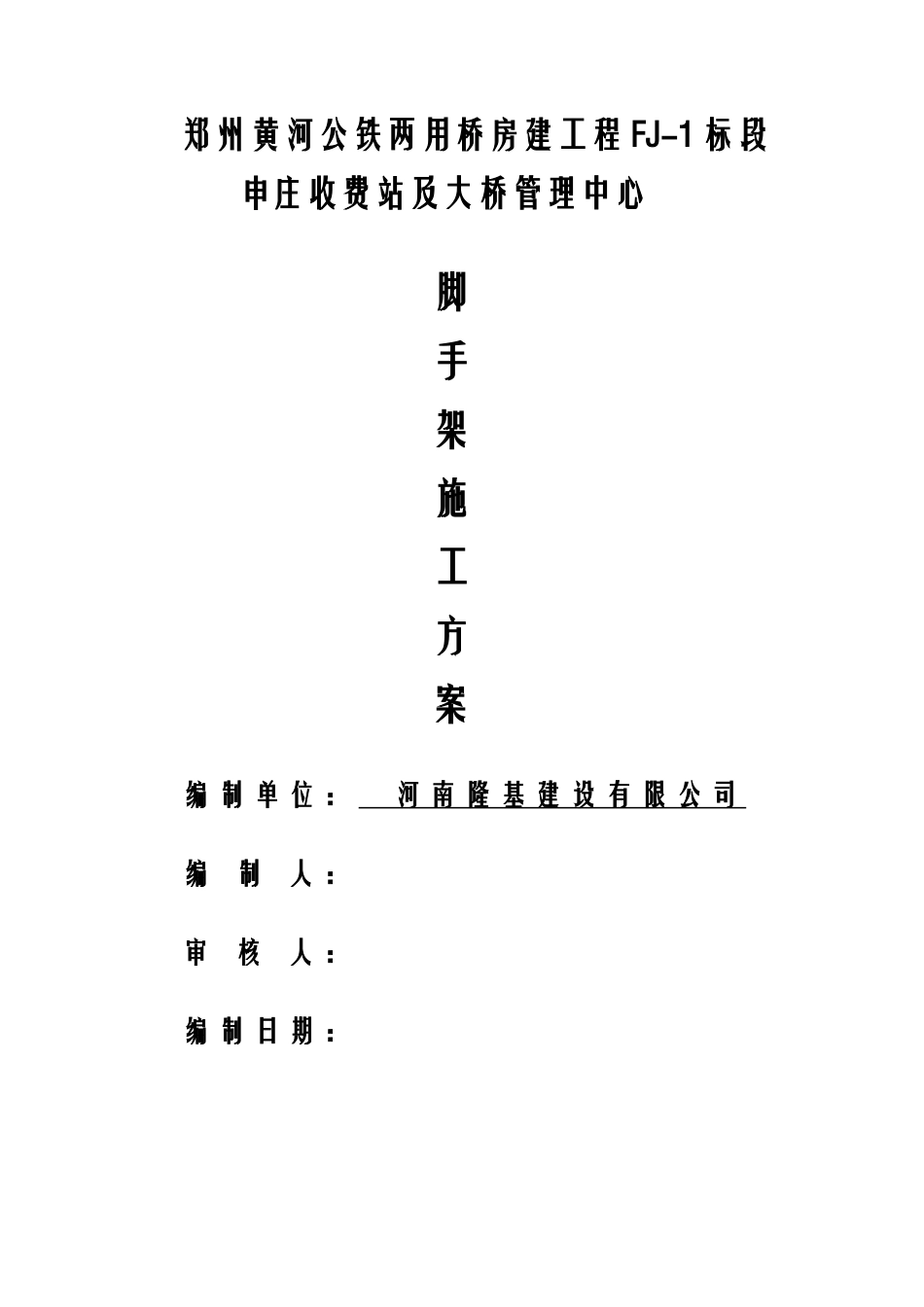

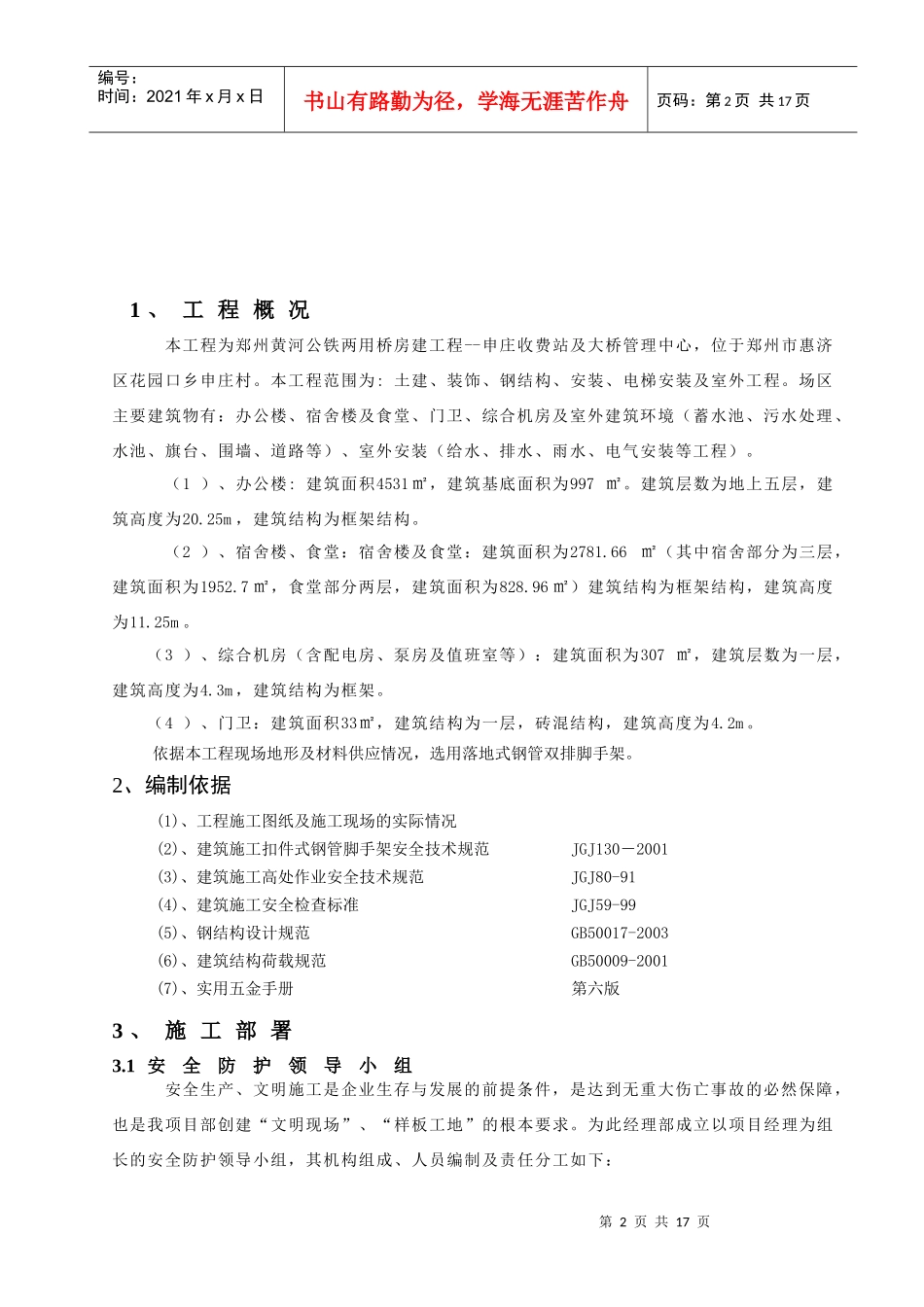

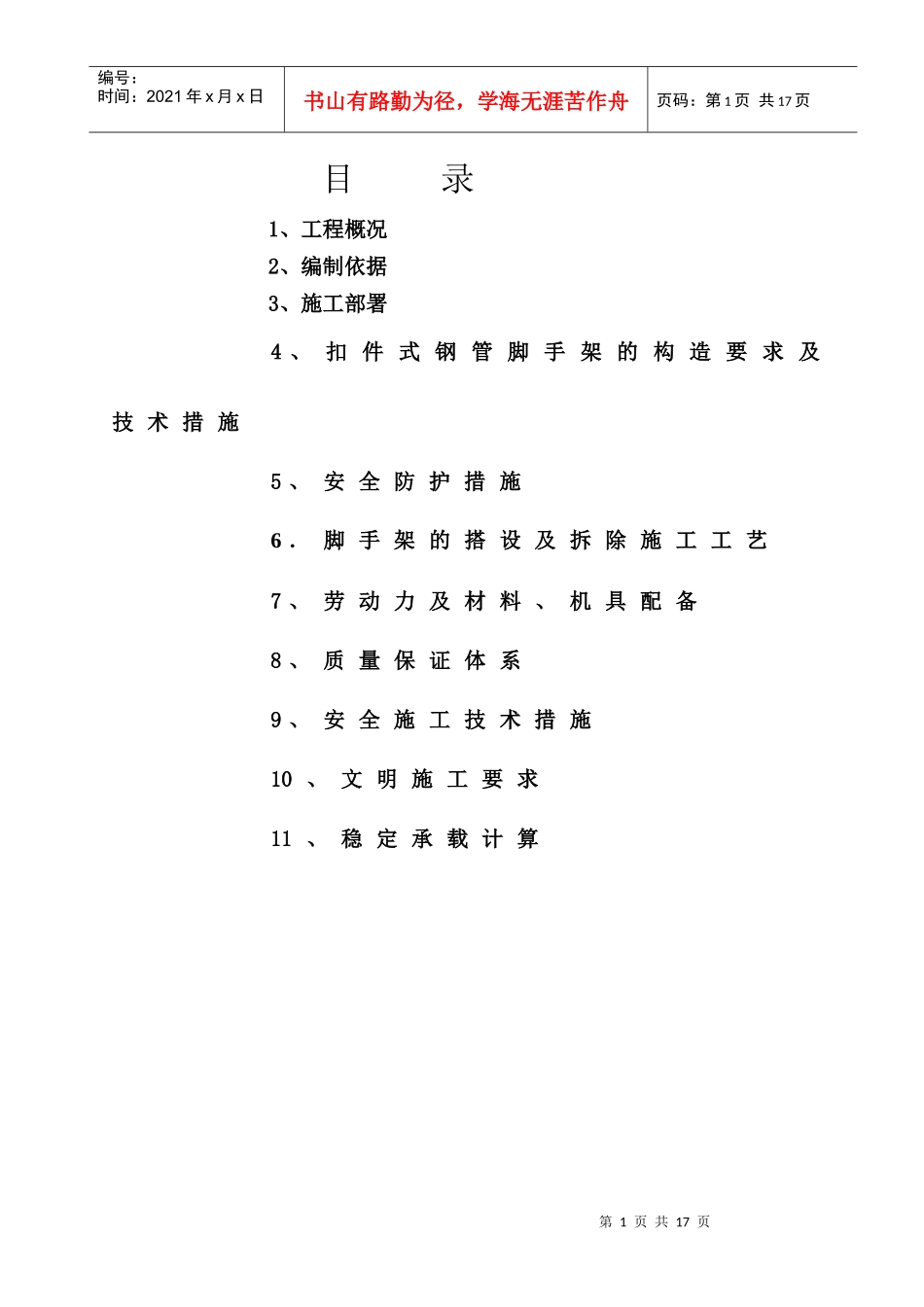

郑州黄河公铁两用桥房建工程FJ-1标段申庄收费站及大桥管理中心脚手架施工方案编制单位：河南隆基建设有限公司编制人：审核人：编制日期：第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页目录1、工程概况2、编制依据3、施工部署4、扣件式钢管脚手架的构造要求及技术措施5、安全防护措施6．脚手架的搭设及拆除施工工艺7、劳动力及材料、机具配备8、质量保证体系9、安全施工技术措施10、文明施工要求11、稳定承载计算第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页1、工程概况本工程为郑州黄河公铁两用桥房建工程--申庄收费站及大桥管理中心，位于郑州市惠济区花园口乡申庄村。本工程范围为:土建、装饰、钢结构、安装、电梯安装及室外工程。场区主要建筑物有：办公楼、宿舍楼及食堂、门卫、综合机房及室外建筑环境（蓄水池、污水处理、水池、旗台、围墙、道路等）、室外安装（给水、排水、雨水、电气安装等工程）。（1）、办公楼:建筑面积4531㎡，建筑基底面积为997㎡。建筑层数为地上五层，建筑高度为20.25m，建筑结构为框架结构。（2）、宿舍楼、食堂：宿舍楼及食堂：建筑面积为2781.66㎡（其中宿舍部分为三层，建筑面积为1952.7㎡，食堂部分两层，建筑面积为828.96㎡）建筑结构为框架结构，建筑高度为11.25m。（3）、综合机房（含配电房、泵房及值班室等）：建筑面积为307㎡，建筑层数为一层，建筑高度为4.3m，建筑结构为框架。（4）、门卫：建筑面积33㎡，建筑结构为一层，砖混结构，建筑高度为4.2m。依据本工程现场地形及材料供应情况，选用落地式钢管双排脚手架。2、编制依据(1)、工程施工图纸及施工现场的实际情况(2)、建筑施工扣件式钢管脚手架安全技术规范JGJ130－2001(3)、建筑施工高处作业安全技术规范JGJ80-91(4)、建筑施工安全检查标准JGJ59-99(5)、钢结构设计规范GB50017-2003(6)、建筑结构荷载规范GB50009-2001(7)、实用五金手册第六版3、施工部署3.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“文明现场”、“样板工地”的根本要求。为此经理部成立以项目经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页组长：阎国林（项目经理）——负责协调工作副组长：张革伟（项目副经理））——技术总部署吴治国（项目总工）——现场施工总指挥组员：梁全明、周新令（技术员）——方案编制、技术交底卞江涛（安全员）——现场施工指挥、质量检查3.2设计总体思路结合本工程结构形式、实际施工特点，建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。要求三层同时作业，根据设计单位提供的顶板承载极限值（活荷载5kN/m2、恒荷载6kN/m2）要进行顶板承载验算，若不满足要求，相应部位设回撑用的碗扣式钢管脚手架支撑。脚手架搭设采用双排双立杆。里立杆距结构外沿0.35m，排距为1.55m横距为1.1m，大横杆步距为1.80m。4.1扣件式钢管脚手架的构造要求及技术措施4.1.1地基处理基础回填土采用打夯机分层夯实，密实度采用环刀取样进行试验。四周外脚手架以回填土作为基础，所有的基础必须平整。基础上、底座下设置垫板，其厚度不小于5cm，布设必须平稳，不得悬空。并在四周距脚手架外立杆50cm，处设一排浅水沟。4.1.2立杆全楼脚手架采用双排双立杆，立杆顶端高出结构檐口上皮1.5m，双立杆应采双管底座。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。4.1.3大横杆大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨、不小于6m，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm，各接头距立...
