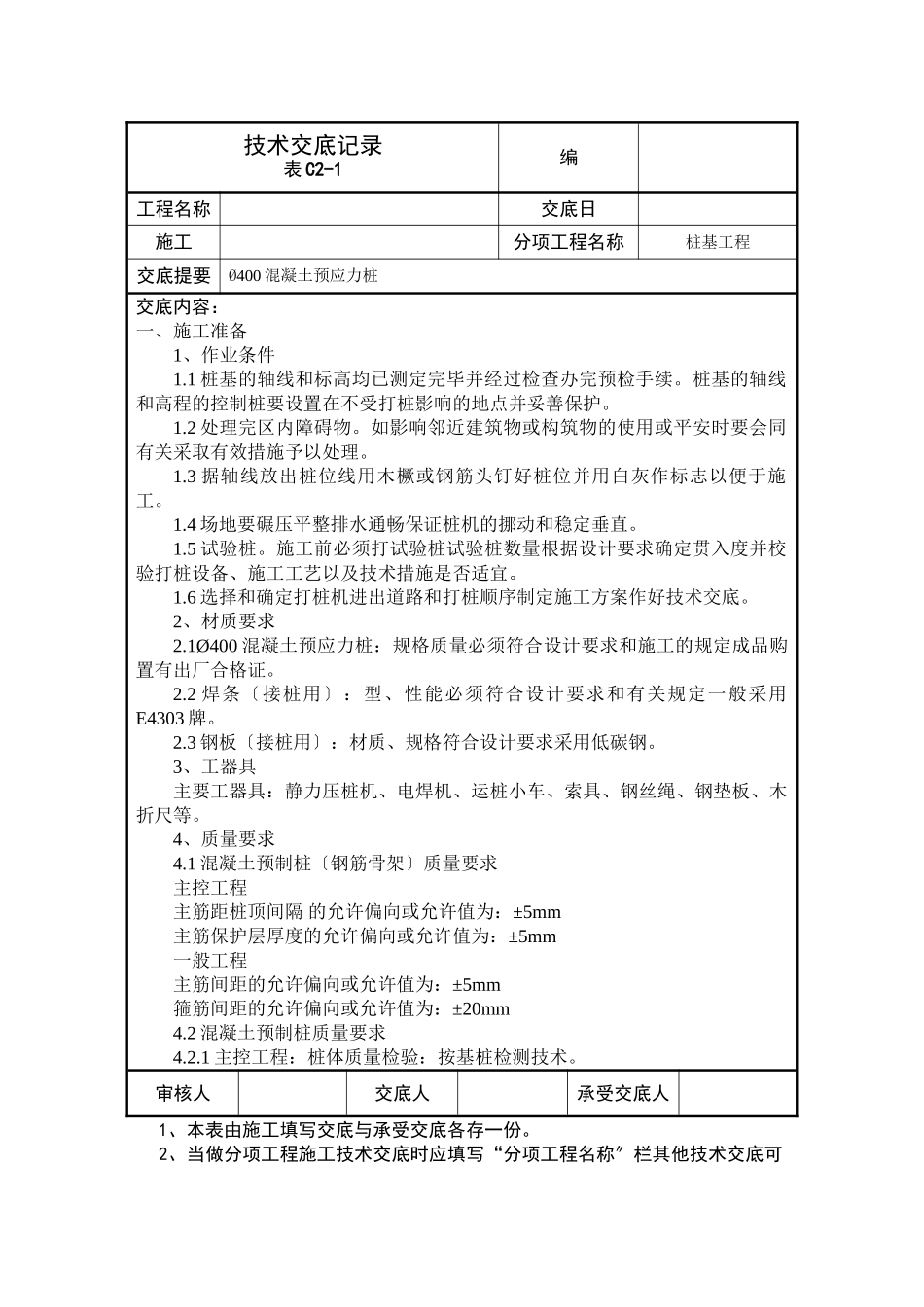

技术交底记录表C2-1编工程名称交底日施工分项工程名称桩基工程交底提要Ø400混凝土预应力桩交底内容：一、施工准备1、作业条件1.1桩基的轴线和标高均已测定完毕并经过检查办完预检手续。桩基的轴线和高程的控制桩要设置在不受打桩影响的地点并妥善保护。1.2处理完区内障碍物。如影响邻近建筑物或构筑物的使用或平安时要会同有关采取有效措施予以处理。1.3据轴线放出桩位线用木橛或钢筋头钉好桩位并用白灰作标志以便于施工。1.4场地要碾压平整排水通畅保证桩机的挪动和稳定垂直。1.5试验桩。施工前必须打试验桩试验桩数量根据设计要求确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。1.6选择和确定打桩机进出道路和打桩顺序制定施工方案作好技术交底。2、材质要求2.1Ø400混凝土预应力桩：规格质量必须符合设计要求和施工的规定成品购置有出厂合格证。2.2焊条〔接桩用〕：型、性能必须符合设计要求和有关规定一般采用E4303牌。2.3钢板〔接桩用〕：材质、规格符合设计要求采用低碳钢。3、工器具主要工器具：静力压桩机、电焊机、运桩小车、索具、钢丝绳、钢垫板、木折尺等。4、质量要求4.1混凝土预制桩〔钢筋骨架〕质量要求主控工程主筋距桩顶间隔的允许偏向或允许值为：±5mm主筋保护层厚度的允许偏向或允许值为：±5mm一般工程主筋间距的允许偏向或允许值为：±5mm箍筋间距的允许偏向或允许值为：±20mm4.2混凝土预制桩质量要求4.2.1主控工程：桩体质量检验：按基桩检测技术。审核人交底人承受交底人1、本表由施工填写交底与承受交底各存一份。2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录表C2-1编工程名称交底日施工分项工程名称桩基工程交底提要Ø400混凝土预应力桩交底内容：钢筋混凝土预制桩的质量检验序检查工程允许偏向或允许值数值1桩体质量检验按基桩检测技术2承载力按基桩检测技术3成品桩外形外表平整颜色均匀掉角深度＜10mm,蜂窝面积小于总面积的0.5％4成品桩裂缝深度＜20mm,宽度＜0.25mm,横向裂缝不超过边长的一半5成品桩尺寸:横截面边长桩顶对角线桩身弯曲矢高桩顶平整度MmMmMmmm±5＜10＜1/1000L＜26电焊接桩:焊缝质量电焊完毕后停歇时间上下节平面偏向节点弯曲矢高设计要求Minmm＞1.0＜10＜1/1000L8桩顶标高mm±50预制桩桩位允许偏向序工程允许偏向1盖有根底梁的桩：〔1〕垂直根底梁的中心线〔2〕沿根底梁的中心缝100+0.01H150+0.01H2桩数为1-3根桩基中的桩1003桩数为4-16根桩基中的桩1/2桩径4桩数大于16根桩基中的桩：〔1〕最外边的桩〔2〕中间桩1/3桩径1/2桩径注：H为施工现场地面标高与桩顶设计标高的间隔。审核人交底人承受交底人1、本表由施工填写交底与承受交底各存一份。2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录表C2-1编工程名称交底日施工分项工程名称桩基工程交底提要Ø400混凝土预应力桩交底内容：2.4.2一般工程〔1〕成品桩外形。外表平整、掉角深度＜10mm、蜂窝面积小于总面积的0.5％颜色均匀。观察检查。〔2〕成品桩裂缝〔收缩或起吊、运输、堆放引起的裂缝〕。深度＜20mm宽度＜0.25mm横向裂缝不超过边长的一半。用裂缝测定仪测量。〔3〕成品桩尺寸。桩顶平整度＜2mm用程度尺检查；桩身弯曲矢高＜1/1000L,用钢尺检查。〔4〕电焊接桩：上下节端部错口≤2mm焊后停歇时间＞1min秒表测定。上下节平面偏向＜10min钢尺检查。节点弯曲矢高＜1/1000L,钢尺测定。二、工艺流程侧量定位→压桩机就位→吊桩、插桩→桩身对中调直→静压沉桩→接桩→送桩→终止压桩→移桩机到下一桩位三、操作工艺1、测量定位打桩前应通过轴线控制点逐个定出桩位打设钢筋标桩并用白灰在表桩附近地面上画上一个圆心与标桩重合、直径与桩相等的圆圈以方便插桩对中保持桩位正确。2、压桩机就位压桩机就位时要对准桩位保证垂直稳定在施工中不发生倾斜、挪动。3、吊桩、插桩吊桩就位一般用单点吊将桩吊直使桩尖插在白灰圈内。静压预制桩每节长度一般在12米以内插桩时先用起重机吊运或用汽车运至桩机附近利用桩机上自身设置的工作吊机将预制混凝土桩吊入夹持器中夹持油缸从侧面夹...
