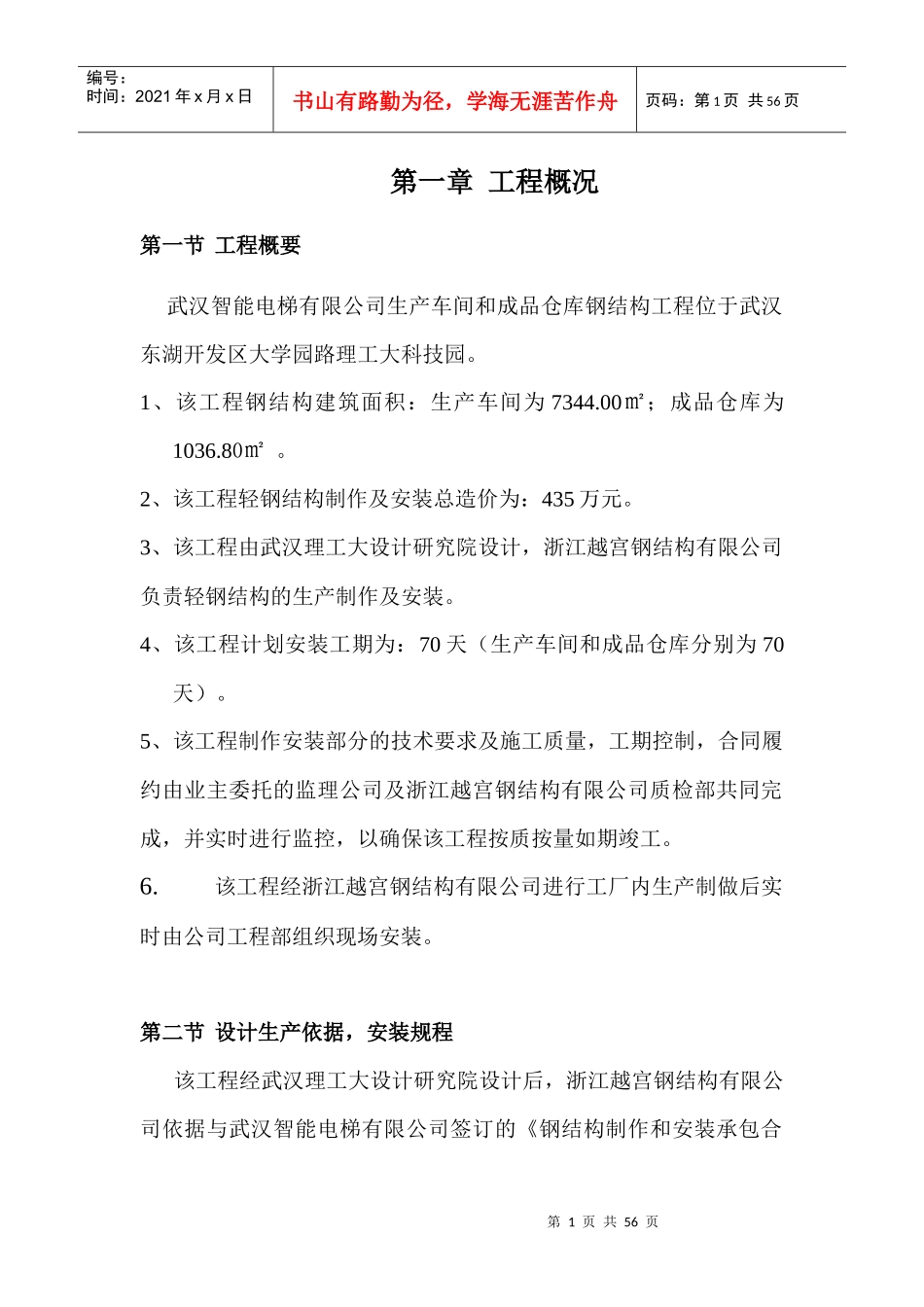

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页第一章工程概况第一节工程概要武汉智能电梯有限公司生产车间和成品仓库钢结构工程位于武汉东湖开发区大学园路理工大科技园。1、该工程钢结构建筑面积：生产车间为7344.00㎡；成品仓库为1036.80㎡。2、该工程轻钢结构制作及安装总造价为：435万元。3、该工程由武汉理工大设计研究院设计，浙江越宫钢结构有限公司负责轻钢结构的生产制作及安装。4、该工程计划安装工期为：70天（生产车间和成品仓库分别为70天）。5、该工程制作安装部分的技术要求及施工质量，工期控制，合同履约由业主委托的监理公司及浙江越宫钢结构有限公司质检部共同完成，并实时进行监控，以确保该工程按质按量如期竣工。6.该工程经浙江越宫钢结构有限公司进行工厂内生产制做后实时由公司工程部组织现场安装。第二节设计生产依据，安装规程该工程经武汉理工大设计研究院设计后，浙江越宫钢结构有限公司依据与武汉智能电梯有限公司签订的《钢结构制作和安装承包合第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页同》进行生产详略设计。一、建筑轻钢结构设计及施工质量验收规范概况：1、《建筑结构规范》GB5009-20012、《建筑抗震设计规范》GB50011-20013、《钢结构设计规范》GB50017-20034、《冷弯薄壁型钢结构技术规范》GB50018-20025、《钢结构工程工程施工质量验收规范》GB50205-20016、《钢结构高强螺栓连接的设计施工及验收规程》JGJ82-917、《建筑钢结构焊接技术规程》JBJ81-20028、《门式钢架轻型房屋钢结构技术规程》CECS102-2002二、材料选用概述1、围护部分：a、生产车间屋面坡度i=5%。成品仓库屋面坡度为8%。b、屋面:采用单层板+保温棉+钢丝网,屋面外板采用0.50mm镀铝锌蓝色HXY-820彩钢板.保温棉采用75mm厚玻纤,容重12Kg每立方米。c、墻面（车间）:采用双层板+保温棉,墻面外板采用0.50mm白色镀锌HXY-840彩钢板,墻面内板采用0.40mm白色镀锌HXY-900彩钢板,保温棉采用50mm玻纤,容重12Kg每m3。2、主体结构部分：第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页a、钢柱安装校正就位后，应及时对柱底板及基础顶面的空隙采用无收缩的细石砼进行二次浇灌。b、钢柱、钢梁、框架梁、框架柱、抗风柱、行车梁材质为Q345B.其力学性能和化学成分均符合《低合金结构钢》GB/T1591-94之规定。c、支撑,隅撑,拉条材质为Q235(图中注明者除外)其力学性能和化学成分应符合《普通碳素结构钢》GB7/T00-88的规定。d、檩条，墙梁采用Q235冷弯薄壁型钢，质量标准应符合《通用冷弯开口型钢》GB6723-86的规定。3、焊接材料：a、手工焊时，若主体金属为Q235钢采用E43XX型焊条，其性能应符合《碳钢焊条》GB/T5117-95的规定。b、手工焊时，若主体金属为Q345（16Mn）钢时，采用E50XX型焊条，其性能应符合《低合金焊条》GB5118-85的规定。c、当Q235钢焊接时采用E43XX型焊条。d、自动焊或半自动焊时采用能符合《焊接用钢丝》GB/T14957-94的规定焊丝。若主体金属为Q235钢时采用H08A，H08A焊丝，配合中锰型或高锰型焊剂。若主体金属为Q345钢时采用H08A，H08E焊丝配合高锰型焊剂。4、普通螺栓：第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页未注明的普通螺栓均为C级，螺栓，螺母和垫圈采用《GB700-88》规定的Q235钢制作，其热处理，制作和技术要求应分别符合《GB5780-86》，《GB41-86》，《GB95-85》的规定。5、高强螺栓：a、性能为10.9级的摩擦型高强螺栓，宜采用符合国家标准《合金结构钢技术条件》GB3077-82规定的20MnTiB钢40号钢制成或采用符合国家标准的《钢结构高强度大六角头螺栓，大六角头螺母与垫圈技术条件》GB1231-91规定的35VB制成。b、在高强螺栓连接范围内，构件的接触面抗滑移系数>0.40。6、锚栓：锚栓采用符合国家标准《碳素结构钢》GB700-88规定的Q235钢制成。三、钢结构制作概述：1、钢结构制作与质量验收应严格按照《GB50205-2001》进行。2、钢结构焊缝设计标准与检验标准：a、...
