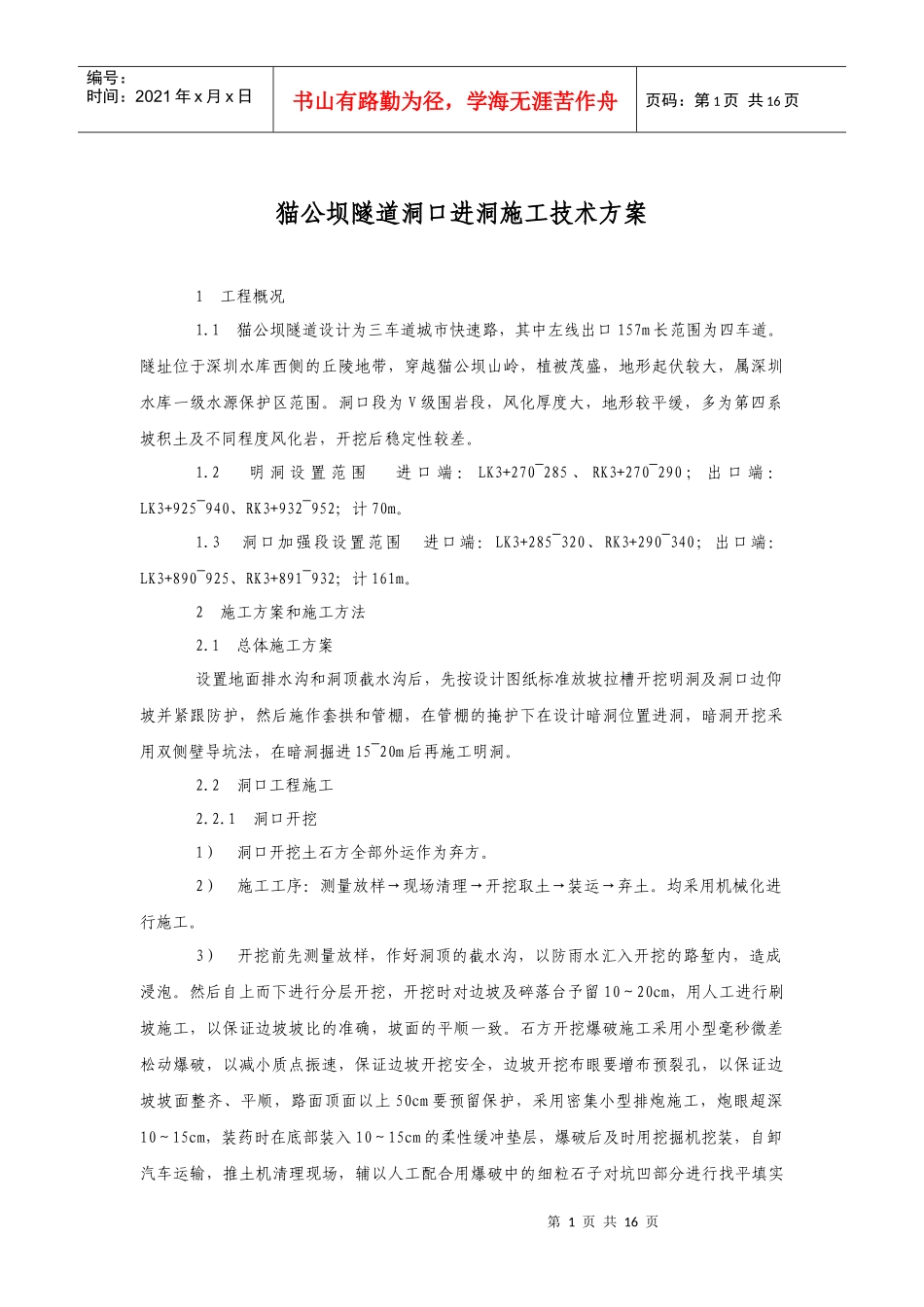

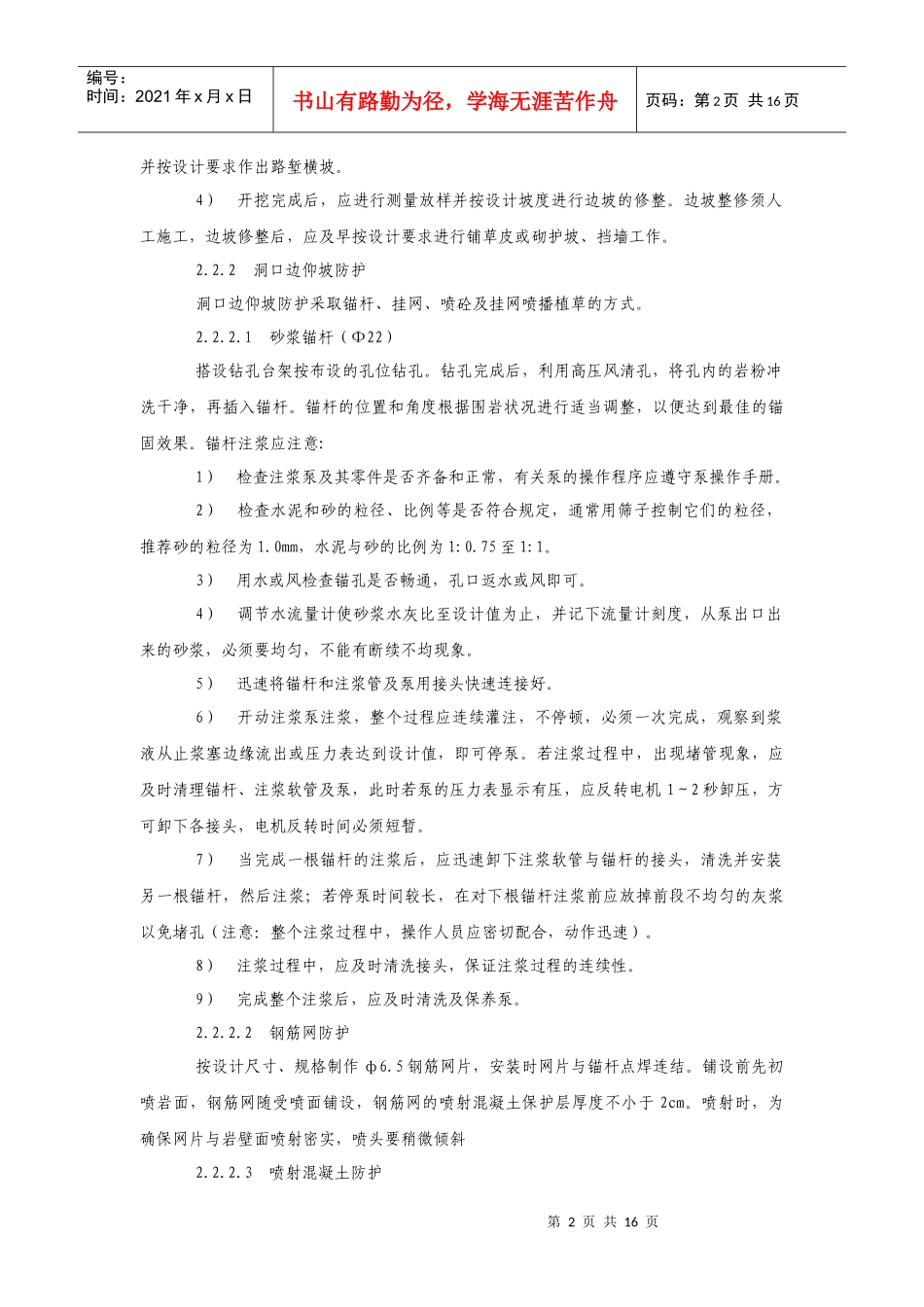

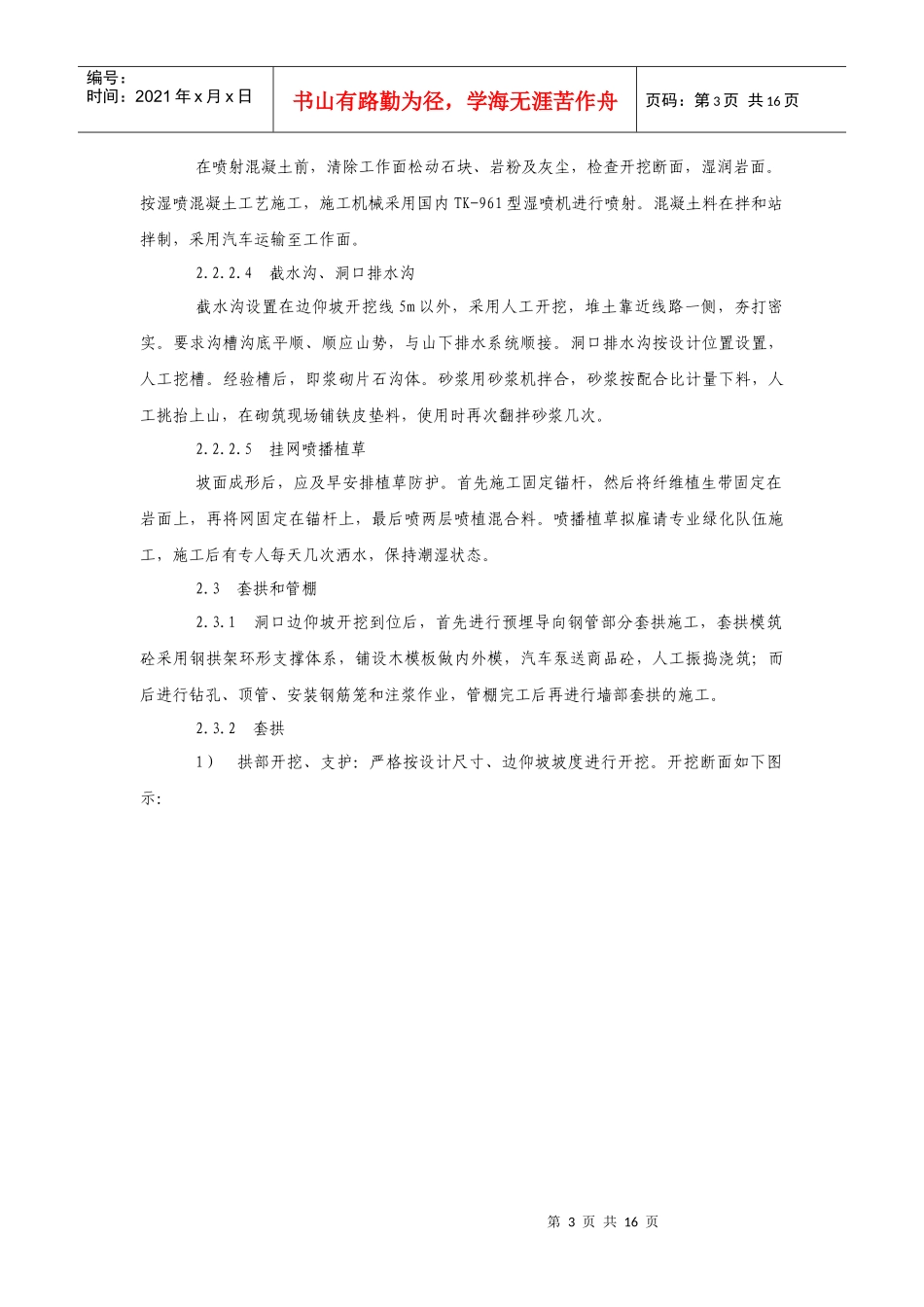

第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共16页猫公坝隧道洞口进洞施工技术方案1工程概况1.1猫公坝隧道设计为三车道城市快速路,其中左线出口157m长范围为四车道。隧址位于深圳水库西侧的丘陵地带,穿越猫公坝山岭,植被茂盛,地形起伏较大,属深圳水库一级水源保护区范围。洞口段为V级围岩段,风化厚度大,地形较平缓,多为第四系坡积土及不同程度风化岩,开挖后稳定性较差。1.2明洞设置范围进口端:LK3+270~285、RK3+270~290;出口端:LK3+925~940、RK3+932~952;计70m。1.3洞口加强段设置范围进口端:LK3+285~320、RK3+290~340;出口端:LK3+890~925、RK3+891~932;计161m。2施工方案和施工方法2.1总体施工方案设置地面排水沟和洞顶截水沟后,先按设计图纸标准放坡拉槽开挖明洞及洞口边仰坡并紧跟防护,然后施作套拱和管棚,在管棚的掩护下在设计暗洞位置进洞,暗洞开挖采用双侧壁导坑法,在暗洞掘进15~20m后再施工明洞。2.2洞口工程施工2.2.1洞口开挖1)洞口开挖土石方全部外运作为弃方。2)施工工序:测量放样→现场清理→开挖取土→装运→弃土。均采用机械化进行施工。3)开挖前先测量放样,作好洞顶的截水沟,以防雨水汇入开挖的路堑内,造成浸泡。然后自上而下进行分层开挖,开挖时对边坡及碎落台予留10~20cm,用人工进行刷坡施工,以保证边坡坡比的准确,坡面的平顺一致。石方开挖爆破施工采用小型毫秒微差松动爆破,以减小质点振速,保证边坡开挖安全,边坡开挖布眼要增布预裂孔,以保证边坡坡面整齐、平顺,路面顶面以上50cm要预留保护,采用密集小型排炮施工,炮眼超深10~15cm,装药时在底部装入10~15cm的柔性缓冲垫层,爆破后及时用挖掘机挖装,自卸汽车运输,推土机清理现场,辅以人工配合用爆破中的细粒石子对坑凹部分进行找平填实第2页共16页第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共16页并按设计要求作出路堑横坡。4)开挖完成后,应进行测量放样并按设计坡度进行边坡的修整。边坡整修须人工施工,边坡修整后,应及早按设计要求进行铺草皮或砌护坡、挡墙工作。2.2.2洞口边仰坡防护洞口边仰坡防护采取锚杆、挂网、喷砼及挂网喷播植草的方式。2.2.2.1砂浆锚杆(Ф22)搭设钻孔台架按布设的孔位钻孔。钻孔完成后,利用高压风清孔,将孔内的岩粉冲洗干净,再插入锚杆。锚杆的位置和角度根据围岩状况进行适当调整,以便达到最佳的锚固效果。锚杆注浆应注意:1)检查注浆泵及其零件是否齐备和正常,有关泵的操作程序应遵守泵操作手册。2)检查水泥和砂的粒径、比例等是否符合规定,通常用筛子控制它们的粒径,推荐砂的粒径为1.0mm,水泥与砂的比例为1:0.75至1:1。3)用水或风检查锚孔是否畅通,孔口返水或风即可。4)调节水流量计使砂浆水灰比至设计值为止,并记下流量计刻度,从泵出口出来的砂浆,必须要均匀,不能有断续不均现象。5)迅速将锚杆和注浆管及泵用接头快速连接好。6)开动注浆泵注浆,整个过程应连续灌注,不停顿,必须一次完成,观察到浆液从止浆塞边缘流出或压力表达到设计值,即可停泵。若注浆过程中,出现堵管现象,应及时清理锚杆、注浆软管及泵,此时若泵的压力表显示有压,应反转电机1~2秒卸压,方可卸下各接头,电机反转时间必须短暂。7)当完成一根锚杆的注浆后,应迅速卸下注浆软管与锚杆的接头,清洗并安装另一根锚杆,然后注浆;若停泵时间较长,在对下根锚杆注浆前应放掉前段不均匀的灰浆以免堵孔(注意:整个注浆过程中,操作人员应密切配合,动作迅速)。8)注浆过程中,应及时清洗接头,保证注浆过程的连续性。9)完成整个注浆后,应及时清洗及保养泵。2.2.2.2钢筋网防护按设计尺寸、规格制作ф6.5钢筋网片,安装时网片与锚杆点焊连结。铺设前先初喷岩面,钢筋网随受喷面铺设,钢筋网的喷射混凝土保护层厚度不小于2cm。喷射时,为确保网片与岩壁面喷射密实,喷头要稍微倾斜2.2.2.3喷射混凝土防护第3页共16页第2页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共16页在喷射混凝土前,清除工作面松动石块、岩粉及灰尘,检查...
