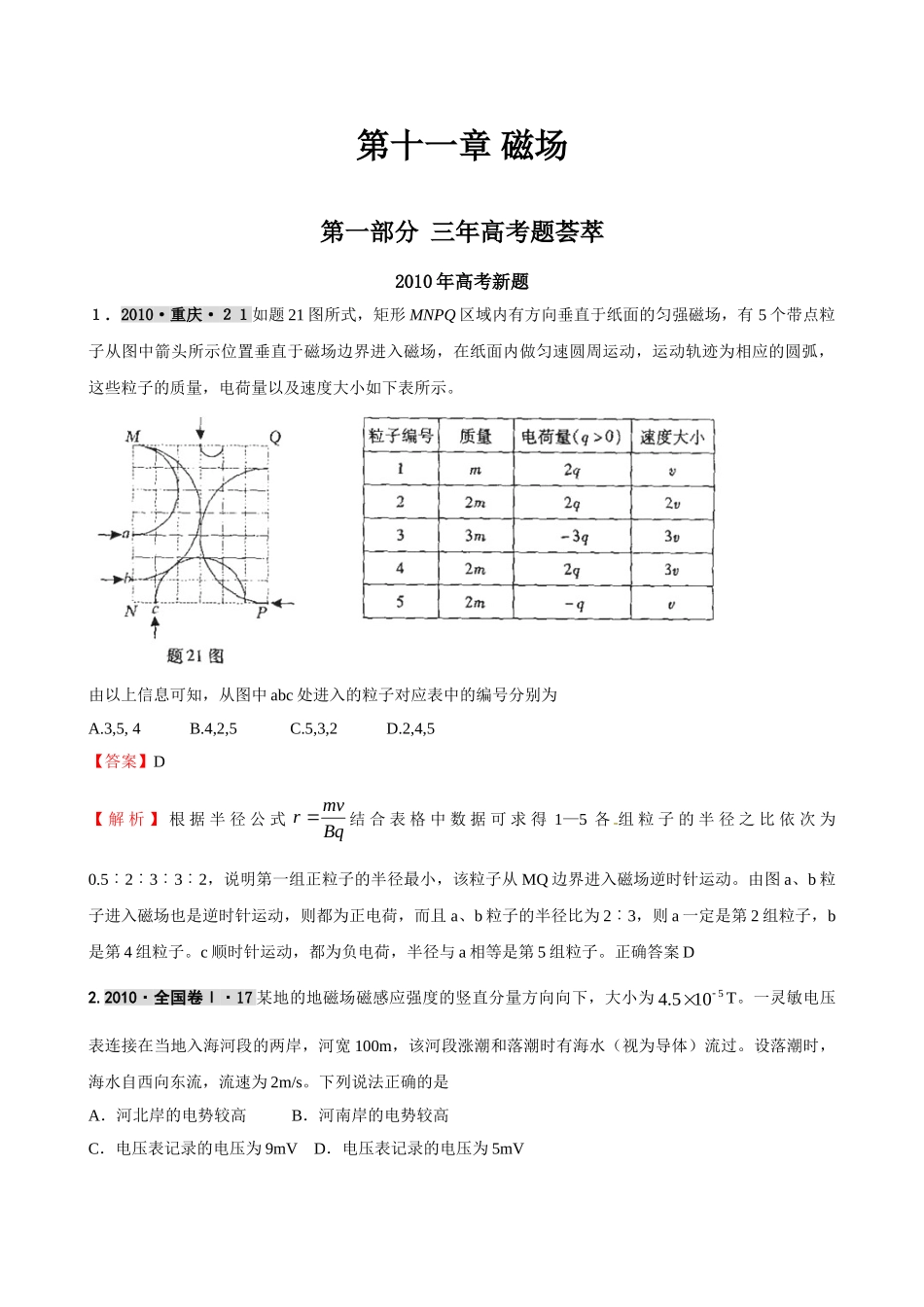

第十一章磁场第一部分三年高考题荟萃2010年高考新题１．2010·重庆·２１如题21图所式，矩形MNPQ区域内有方向垂直于纸面的匀强磁场，有5个带点粒子从图中箭头所示位置垂直于磁场边界进入磁场，在纸面内做匀速圆周运动，运动轨迹为相应的圆弧，这些粒子的质量，电荷量以及速度大小如下表所示。由以上信息可知，从图中abc处进入的粒子对应表中的编号分别为A.3,5,4B.4,2,5C.5,3,2D.2,4,5【答案】D【解析】根据半径公式Bqmvr结合表格中数据可求得1—5各组粒子的半径之比依次为0.5︰2︰3︰3︰2，说明第一组正粒子的半径最小，该粒子从MQ边界进入磁场逆时针运动。由图a、b粒子进入磁场也是逆时针运动，则都为正电荷，而且a、b粒子的半径比为2︰3，则a一定是第2组粒子，b是第4组粒子。c顺时针运动，都为负电荷，半径与a相等是第5组粒子。正确答案D2.2010·全国卷Ⅰ·17某地的地磁场磁感应强度的竖直分量方向向下，大小为54.510T。一灵敏电压表连接在当地入海河段的两岸，河宽100m，该河段涨潮和落潮时有海水（视为导体）流过。设落潮时，海水自西向东流，流速为2m/s。下列说法正确的是A．河北岸的电势较高B．河南岸的电势较高C．电压表记录的电压为9mVD．电压表记录的电压为5mV【答案】BD【解析】海水在落潮时自西向东流，该过程可以理解为：自西向东运动的导体棒在切割竖直向下的磁场。根据右手定则，右岸即北岸是正极电势高，南岸电势低,D对C错。根据法拉第电磁感应定律351092100105.4BLvEV,B对A错【命题意图与考点定位】导体棒切割磁场的实际应用题。3.2010·江苏物理·9如图所示，在匀强磁场中附加另一匀强磁场，附加磁场位于图中阴影区域，附加磁场区域的对称轴OO’与SS’垂直。a、b、c三个质子先后从S点沿垂直于磁场的方向摄入磁场，它们的速度大小相等，b的速度方向与SS’垂直，a、c的速度方向与b的速度方向间的夹角分别为、，且。三个质子经过附加磁场区域后能达到同一点S’，则下列说法中正确的有A．三个质子从S运动到S’的时间相等B．三个质子在附加磁场以外区域运动时，运动轨迹的圆心均在OO’轴上C．若撤去附加磁场，a到达SS’连线上的位置距S点最近D．附加磁场方向与原磁场方向相同答案：CD4.2010·上海物理·13如图，长为2l的直导线拆成边长相等，夹角为60o的V形，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为B，当在该导线中通以电流强度为I的电流时，该V形通电导线受到的安培力大小为（A）0（B）0.5BIl（C）BIl（D）2BIl答案：C解析：导线有效长度为2lsin30°=l，所以该V形通电导线收到的安培力大小为BIl。选C。本题考查安培力大小的计算。难度：易。5．2010·安徽·20如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个边长相等的单匝闭合正方形线圈Ⅰ和Ⅱ，分别用相同材料，不同粗细的导线绕制（Ⅰ为细导线）。两线圈在距磁场上界面h高处由静止开始自由下落，再进入磁场，最后落到地面。运动过程中，线圈平面始终保持在竖直平面内且下边缘平行于磁场上边界。设线圈Ⅰ、Ⅱ落地时的速度大小分别为v1、v2，在磁场中运动时产生的热量分别为Q1、Q2。不计空气阻力，则A．v1Q2D．v1=v2，Q1
