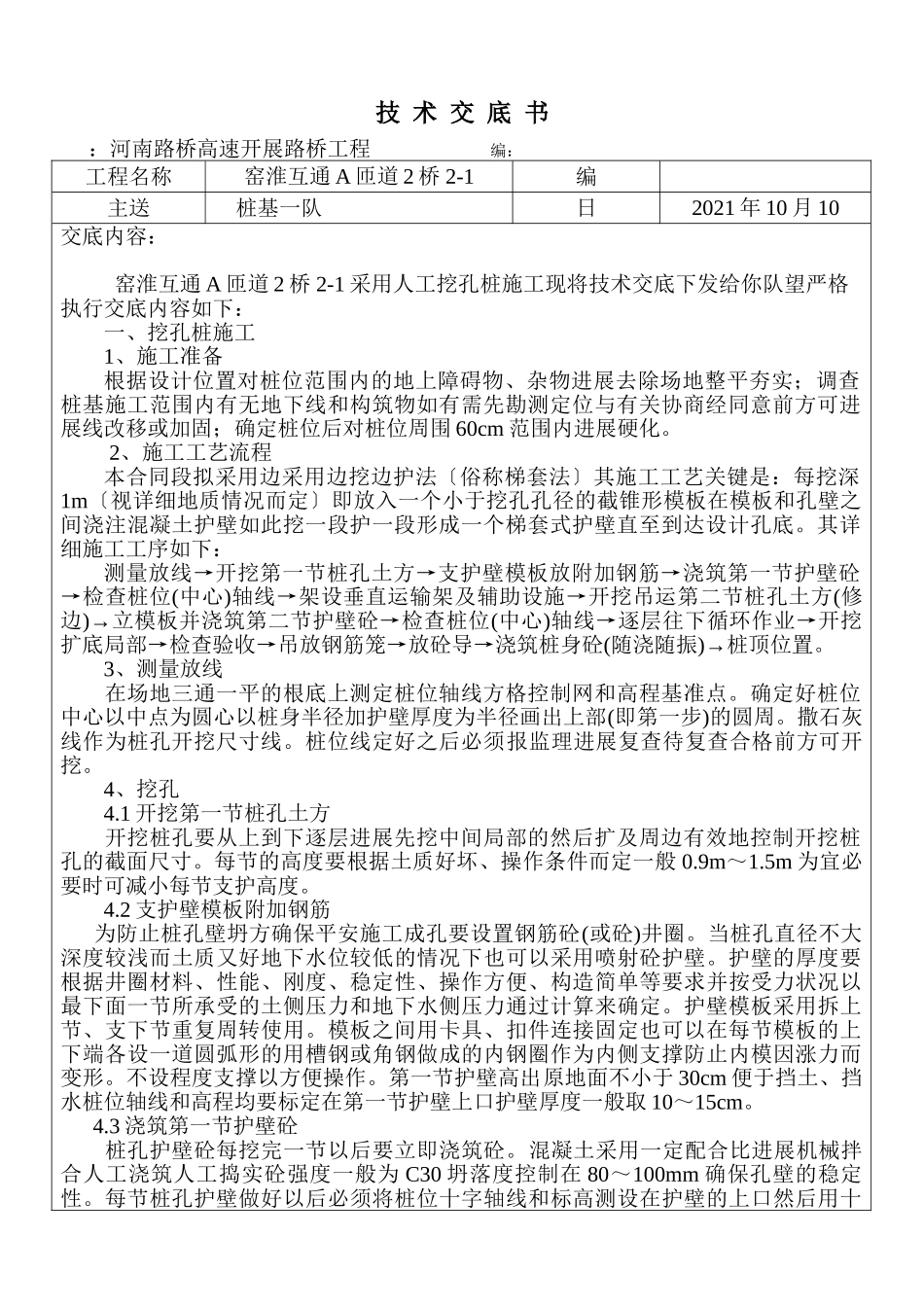

技术交底书：河南路桥高速开展路桥工程编：工程名称窑淮互通A匝道2桥2-1编主送桩基一队日2021年10月10交底内容：窑淮互通A匝道2桥2-1采用人工挖孔桩施工现将技术交底下发给你队望严格执行交底内容如下：一、挖孔桩施工1、施工准备根据设计位置对桩位范围内的地上障碍物、杂物进展去除场地整平夯实；调查桩基施工范围内有无地下线和构筑物如有需先勘测定位与有关协商经同意前方可进展线改移或加固；确定桩位后对桩位周围60cm范围内进展硬化。2、施工工艺流程本合同段拟采用边采用边挖边护法〔俗称梯套法〕其施工工艺关键是：每挖深1m〔视详细地质情况而定〕即放入一个小于挖孔孔径的截锥形模板在模板和孔壁之间浇注混凝土护壁如此挖一段护一段形成一个梯套式护壁直至到达设计孔底。其详细施工工序如下：测量放线→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁砼→检查桩位(中心)轴线→架设垂直运输架及辅助设施→开挖吊运第二节桩孔土方(修边)→立模板并浇筑第二节护壁砼→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底局部→检查验收→吊放钢筋笼→放砼导→浇筑桩身砼(随浇随振)→桩顶位置。3、测量放线在场地三通一平的根底上测定桩位轴线方格控制网和高程基准点。确定好桩位中心以中点为圆心以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。桩位线定好之后必须报监理进展复查待复查合格前方可开挖。4、挖孔4.1开挖第一节桩孔土方开挖桩孔要从上到下逐层进展先挖中间局部的然后扩及周边有效地控制开挖桩孔的截面尺寸。每节的高度要根据土质好坏、操作条件而定一般0.9m～1.5m为宜必要时可减小每节支护高度。4.2支护壁模板附加钢筋为防止桩孔壁坍方确保平安施工成孔要设置钢筋砼(或砼)井圈。当桩孔直径不大深度较浅而土质又好地下水位较低的情况下也可以采用喷射砼护壁。护壁的厚度要根据井圈材料、性能、刚度、稳定性、操作方便、构造简单等要求并按受力状况以最下面一节所承受的土侧压力和地下水侧压力通过计算来确定。护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定也可以在每节模板的上下端各设一道圆弧形的用槽钢或角钢做成的内钢圈作为内侧支撑防止内模因涨力而变形。不设程度支撑以方便操作。第一节护壁高出原地面不小于30cm便于挡土、挡水桩位轴线和高程均要标定在第一节护壁上口护壁厚度一般取10～15cm。4.3浇筑第一节护壁砼桩孔护壁砼每挖完一节以后要立即浇筑砼。混凝土采用一定配合比进展机械拌合人工浇筑人工捣实砼强度一般为C30坍落度控制在80～100mm确保孔壁的稳定性。每节桩孔护壁做好以后必须将桩位十字轴线和标高测设在护壁的上口然后用十字线对中吊线坠向井底投设以半径尺杆检查孔壁的垂直平整度。随之进展修整井深必须以基准点为根据逐根进展引测。保证桩孔轴线位置、标高、截面尺寸满足设计要求。4.4架设垂直运输架及附属设施第一节桩孔成孔以后即着手在桩孔上口架设垂直运输支架要求搭设稳定、结实。在垂直运输架上安装滑轮组和电动葫芦或穿卷扬机的钢丝绳选择适当位置安装卷扬机。安装吊桶、照明、活动盖板、水泵和通风机井底照明必须用低压电源(36V、100w)、防水带罩的平安灯具。桩口上设围护栏。当桩孔深大于20m时要向井下通风加强空气对流。必要时输送氧气防止有气体的危害。操作时上下人员轮换作业桩孔上人员亲注视观察桩孔下人员的情况互相照应实在预防平安事故的发生。当地下水量不大时随挖随将泥水用吊桶运出。地下渗水量较大时吊桶已满足不了排水先在桩孔底挖集水坑用高程水泵沉入抽水边降水边挖土水泵的规格按抽水量确定。要日三班抽水使水位保持稳定。地下水位较高时要先采用统一降水的措施再进展开挖。桩孔口安装程度推移的活动平安盖板当桩孔内有人挖土时要掩好平安盖板防止杂物掉下砸人。非作业人员不得靠近桩孔口边。吊运土时再翻开平安盖板。4.5开挖吊运第二节桩孔土方(修边)从第二节开场利用提升设备运土桩孔内人员要戴好平安帽地面人员要拴好平安带。吊桶分开孔口上方1.5m时推动活动平安盖板掩蔽孔口防止卸土的土块、石块等杂物坠落孔内伤人。吊桶在小推车内...
