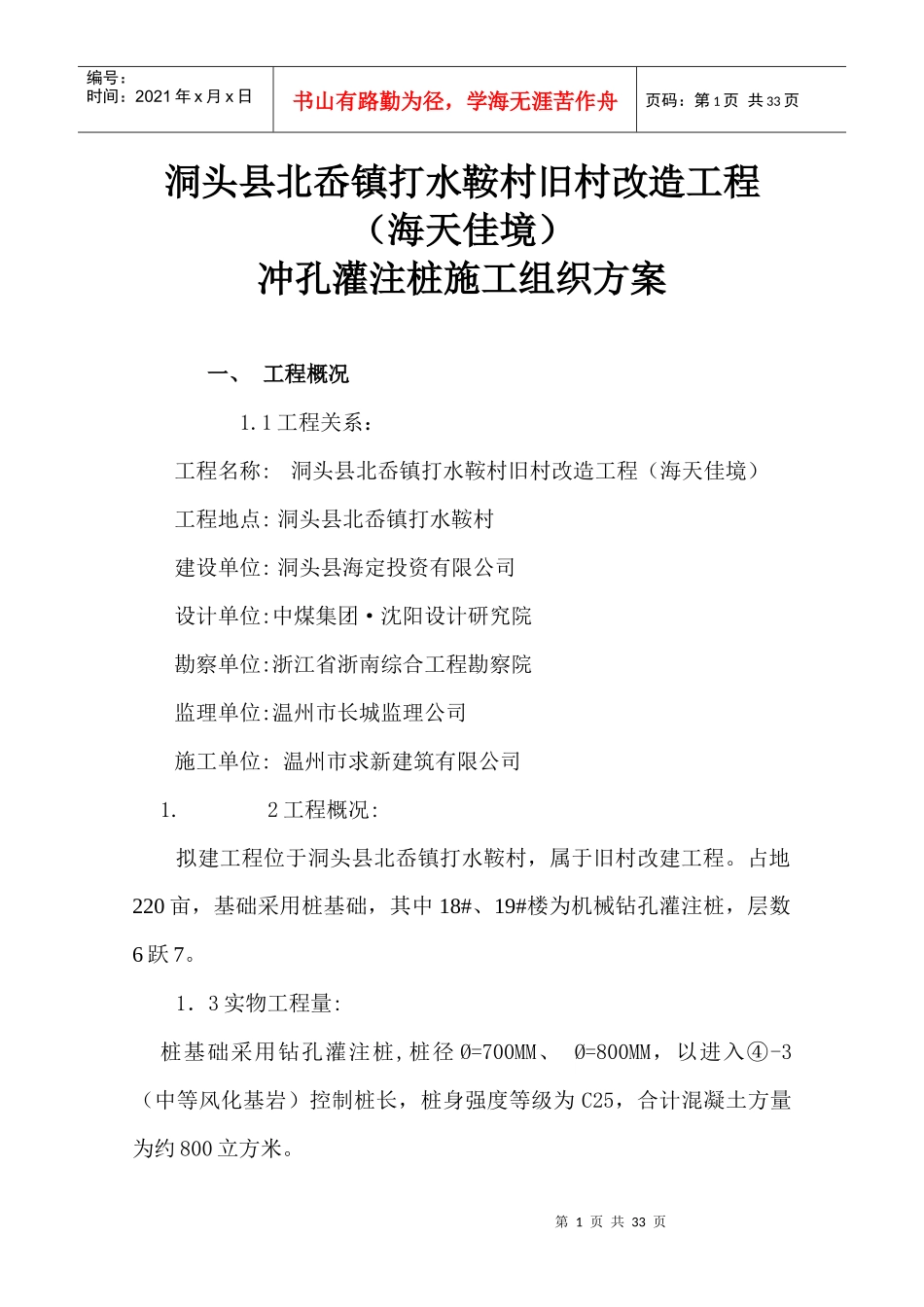

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页洞头县北岙镇打水鞍村旧村改造工程（海天佳境）冲孔灌注桩施工组织方案一、工程概况1.1工程关系：工程名称:洞头县北岙镇打水鞍村旧村改造工程（海天佳境）工程地点:洞头县北岙镇打水鞍村建设单位:洞头县海定投资有限公司设计单位:中煤集团·沈阳设计研究院勘察单位:浙江省浙南综合工程勘察院监理单位:温州市长城监理公司施工单位:温州市求新建筑有限公司1.2工程概况:拟建工程位于洞头县北岙镇打水鞍村，属于旧村改建工程。占地220亩，基础采用桩基础，其中18#、19#楼为机械钻孔灌注桩，层数6跃7。1．3实物工程量:桩基础采用钻孔灌注桩,桩径Ø=700MM、Ø=800MM，以进入④-3（中等风化基岩）控制桩长，桩身强度等级为C25，合计混凝土方量为约800立方米。第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页1．4、施工要求（一）、设计桩型：采用钢筋混凝土机械钻孔灌注桩，设计桩径Ø=700MM、Ø=800MM，有效桩长为进入中等风化基岩1倍桩径，桩型为端承摩擦桩，桩顶伸入承台50MM，打桩完毕，凿掉松散层800MM。（二）、桩身强度等级为C25，坍落度18—22CM，充盈系数大于1.15（三）、桩身钢筋笼为通长配置，Ø=700MM配纵筋10φ14；Ø=800MM配纵筋12φ14，箍筋为螺旋式箍筋Ø6@250/150，每隔2M设1φ12加劲箍（焊接），纵筋伸入承台不小于500MM主筋混凝土保护层50MM。（四）、单桩竖向承载力特征值Ø=700为2690KN；Ø=800为3090KN。1.5编制依据:①施工图纸②《洞头县北岙镇打水鞍村旧村改造工程（海天佳境）场地岩土工程勘察报告》③<<建筑工程施工质量验收统一标准>>GB50300-2001第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页④<<建筑地基基础工程施工质量验收规范>>GB50202-2002⑤<<混凝土结构工程施工质量验收规范>>GB50204-2002⑥<<建筑桩基技术施工规范>>JGJ94-94⑦<<施工合同>>⑧<<浙江省软弱地基处理规范>>DBJ10-90⑨<<建筑工程监理规范>>GB50319-2000二、工程地质2.1水文地质条件：拟建场地位于洞头县北岙镇打水鞍村，地形较为平坦，地貌单一，场地表面均为砂砾、块石混合物回填土，厚度约3M左右。地貌属于海湾滩涂地貌。2.2工程地质特征（见下表）序号名称埋深（M）地基承载力特征值fak(kpa)桩侧阻力特征值qsia(kpa)桩端阻力特征值qpa(kpa)自（层顶）至（层顶）厚**Expressionisfaulty**素填土14．292．952．9～0.50180②淤泥质粘土混中砂5．700．556．1～0.4055.006.00③含碎石粉质粘土13．590．212．20～0.50120.0020.00④-1全风化凝灰岩16．00-2．192．20～0.50240.0024.00第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页④-2强风化凝灰岩13．90-3.906.90～0.20400.0040.00④-3中风化凝灰岩15.70-6.306.407000.0060.007000.002.3地下水：场址地下水类型主要属于孔隙潜水和下部基岩裂隙水两种，上部孔隙潜水主要分布于①、②、③土层中，属弱含水层，水量贫乏，主要接受大气降水及涨潮时海水渗入补给。对钢筋质物中等腐蚀作用、对混凝土结构无腐蚀作用。下部基岩裂隙水主要分布在④-1、④-2、④-3土层中，透水性和含水性较差，水质较好，对钢筋、属于底矿化软水，混凝土结构均无腐蚀作用。地下水的埋深受潮汐影响较大，其深度约为0.3~4.7M。2.4不良地质现象：根据《洞头县北岙镇打水鞍村旧村改造工程（海天佳境）场地岩土工程勘察报告》，场址内分布有软土层，并具有高含水量、高压缩性、高灵敏度。易产生沉降变形。局部中等风化基岩面起伏较大，故在桩基施工过程中必须严格控制嵌岩深度。三、人员按排:第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页3．1施工人员组织表:岗位定员主要职责项目经理1全面领导指挥项目质量、进度,安全效益,文明施工的责任人.技术负责人1拟定项目施工技术方案,工序质量控制点和质量指标,对项目施工,安全技术负责.生产质检员1按指标要求对各工序实行监督和...
