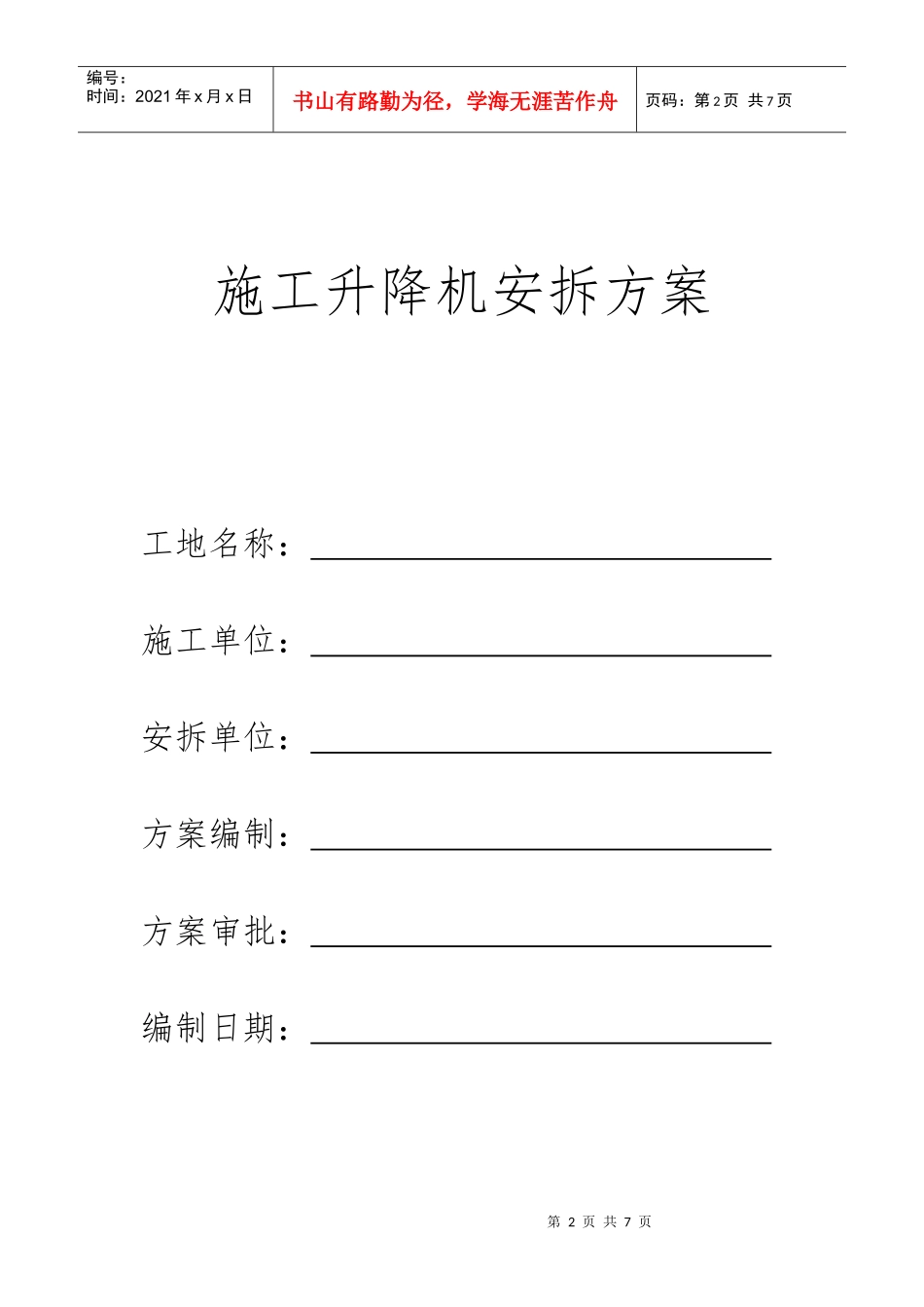

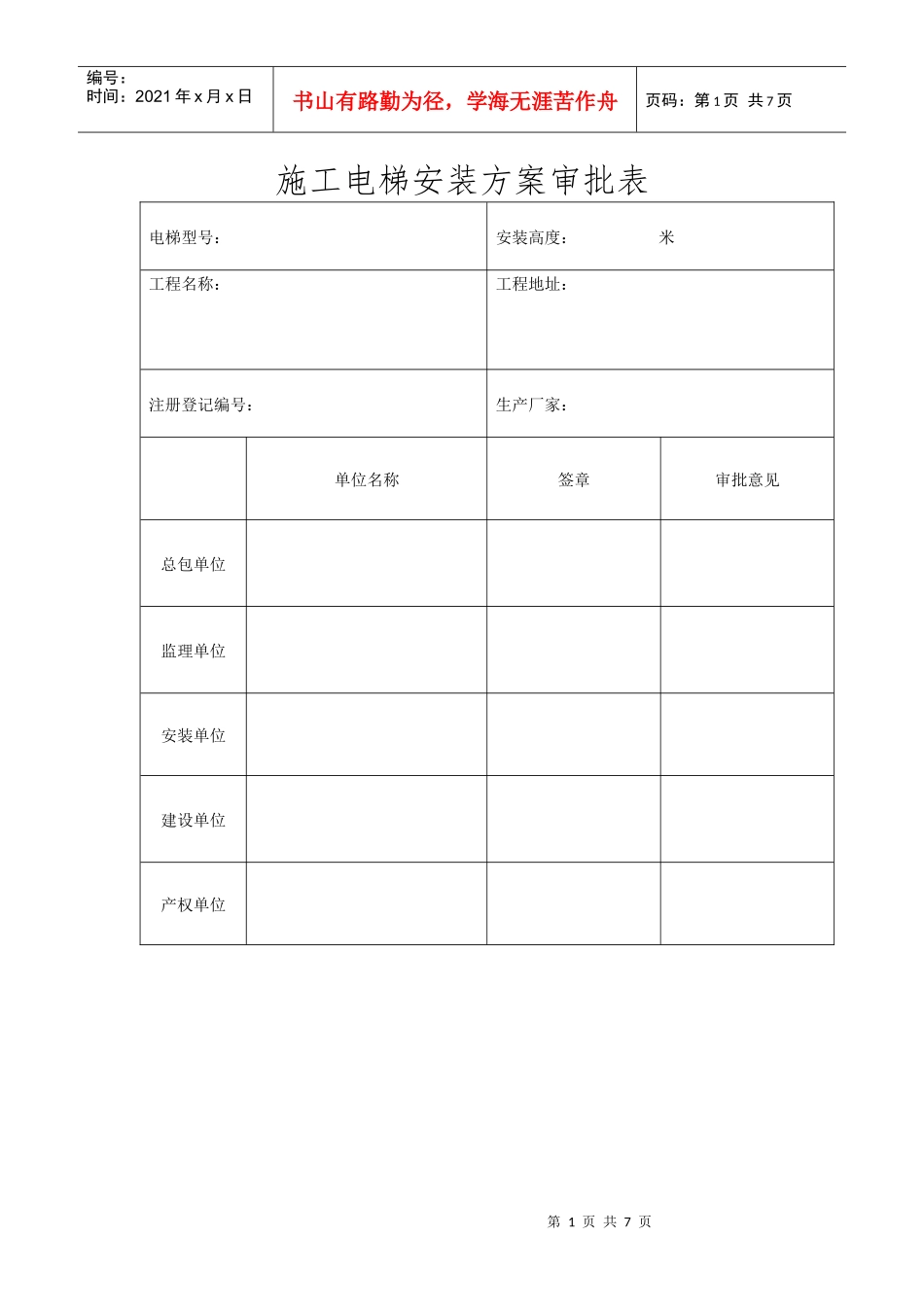

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页施工电梯安装方案审批表电梯型号：安装高度：米工程名称：工程地址：注册登记编号：生产厂家：单位名称签章审批意见总包单位监理单位安装单位建设单位产权单位第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页施工升降机安拆方案工地名称：施工单位：安拆单位：方案编制：方案审批：编制日期：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页安拆方案一、工程概况：本工程位于，建筑面积平米，总高度米，选用型号升降机。二、电梯主要技术参数：每只吊笼额定载重量2000kg每只吊笼额定安装载重量1000kg安装吊杆额定载重量200kg吊笼净尺寸3000*1300*2350最大提升高度145m额定起升速度33m/min标准节重量150kg每只吊笼重量1500kg每块对重重量1250kg其他三、电梯基础施工（平面布置见附件）1.按照基础图纸施工，等混凝土达到强度后方可安装。2.做好安装前的准备工作。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页四、底架及围栏的安装1.将混凝土基础整理平整、干净。2.将底架围栏安装就位。3.用水平仪测平后，将地脚螺栓插入预留孔内，浇筑混凝土，待达到强度后将螺栓金箍。4.用专用扳手安装3节标准节。5.安装下限位碰铁。6.安装吊笼。7.将吊笼对重就位。8.调整靠背轮，使轮与标准节齿条间距至0.3-0.5mm之间。五、导轨架的安装1.将操作盒安装在吊笼顶部并接通电源。2.运用吊杆吊装标准节。(吊笼顶部最多放2节标准节)。3.启动吊笼运行至接近导轨架顶部适应位置停机，并将操作盒急停按钮按至“0”位，以防因勿动吊笼发生事故。4.用吊杆吊起一节标准节就位，将螺栓紧固。5.安装上限位碰铁。6.在标准节安装到10米至15米时，必须精确校正导轨架的垂直度。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页7.当导轨架安装到所需要高度后，安装天轮及上限位碰铁，此时，碰铁位置应确保吊笼停车后其顶部距离导轨架顶端不小于1.8米的安全距离。8.导轨架安装过程的注意事项运行吊笼时，吊杆上部的吊杆标准节及其他物品，每安装一节一组标准节，都必须按要求安装上限为开关及碰铁。六、导轨附着架的安装1.以导轨架上的螺栓孔定位，用螺栓将前附着杆固定在导轨架上，安装间距为6--8米一套。2.依次安装中附着架、后附着架、后附着卷杆、后附着脚。3.用扣件调整附着点与导轨架之间的距离，适当移动后附着杆以调整导轨架的垂直度，调整后紧固扣件与附着脚螺栓。4.安装可调拉杆。七、对重钢丝绳的安装1.将吊笼升至导轨架顶部。2.将两根钢丝绳分别穿入吊绊绕过天轮，缓缓向地面释放，左笼钢丝绳务必由中附着架方孔内通过。3.将两根钢丝绳分别与索具套环用4个Y-12绳卡卡牢第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页固间距100mm。4.涨紧两根钢丝绳，使吊绊两轴心连线处于水平位置用四个Y-12钢丝绳卡相互间距100mm卡紧，并注意应将绳卡底板扣在钢丝绳工作股上，多余钢丝绳盘好放在吊笼顶部。八、最后检查1.检查各部螺栓的紧固程度。2.根据“润滑部位周期表”灌注润滑油。3.将操作盒移至箱笼内，准备正常运作。4.将箱笼顶部的吊杆卸下。5.进行试运工作，调试各行程开关碰铁，至此升降机安装完毕。九、拆卸工作1.将操作盒移至吊笼顶部。2.将电动吊杆安装就位。3.与装对重钢丝相反的程序，将对重钢丝绳拆下。4.吊装升到最高位置，用吊杆吊住承载天轮，拆下连接螺栓，将天轮放置吊笼顶部。5.将吊笼适当下行忆段距离，用专用工具吊住待卸标准节，卸下连接螺栓，转动吊臂，将标准节置于吊笼顶部。第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页6.拆卸附着架等部件，应随拆随运到地面。7.切断电源、拆除电缆。
