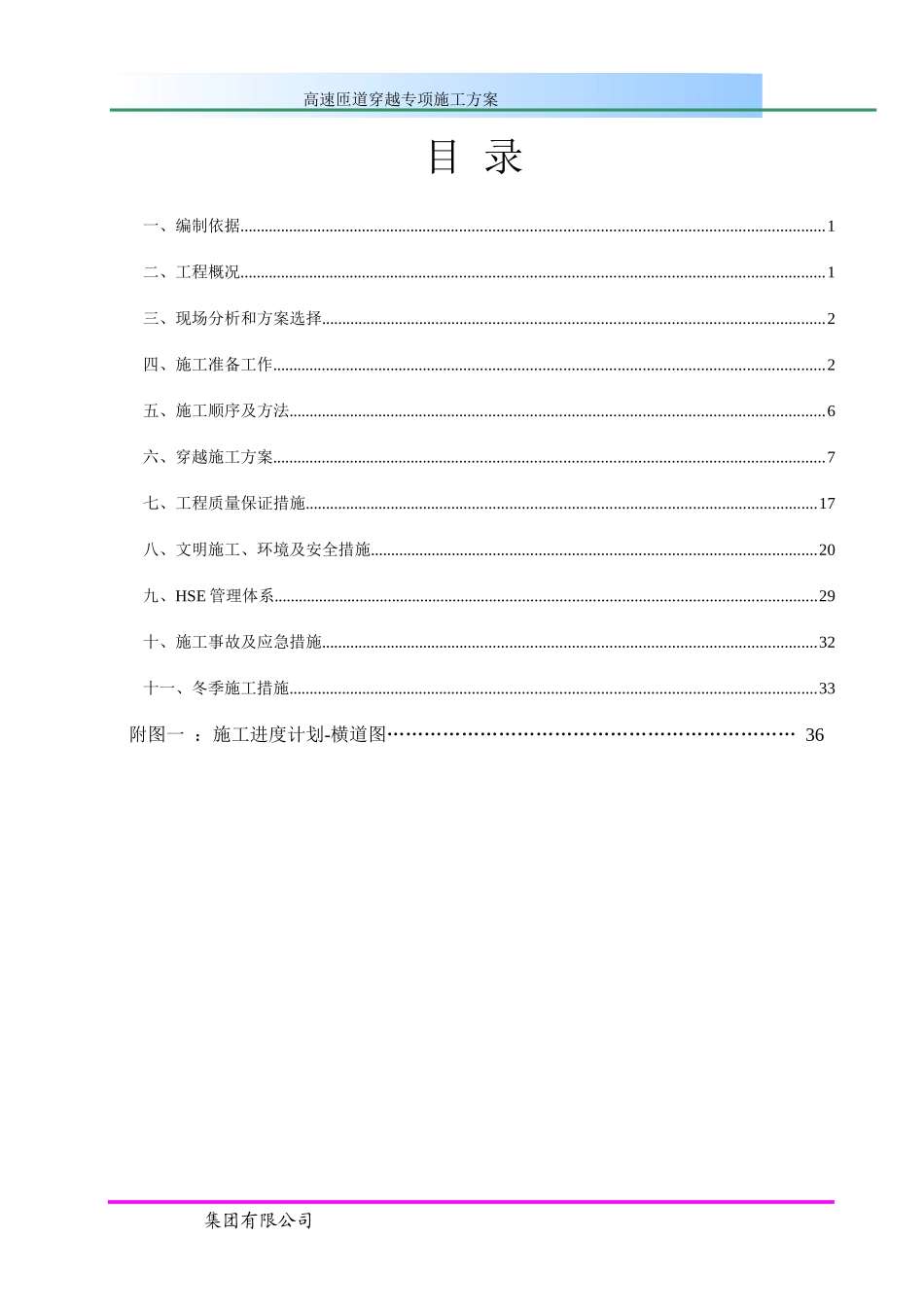

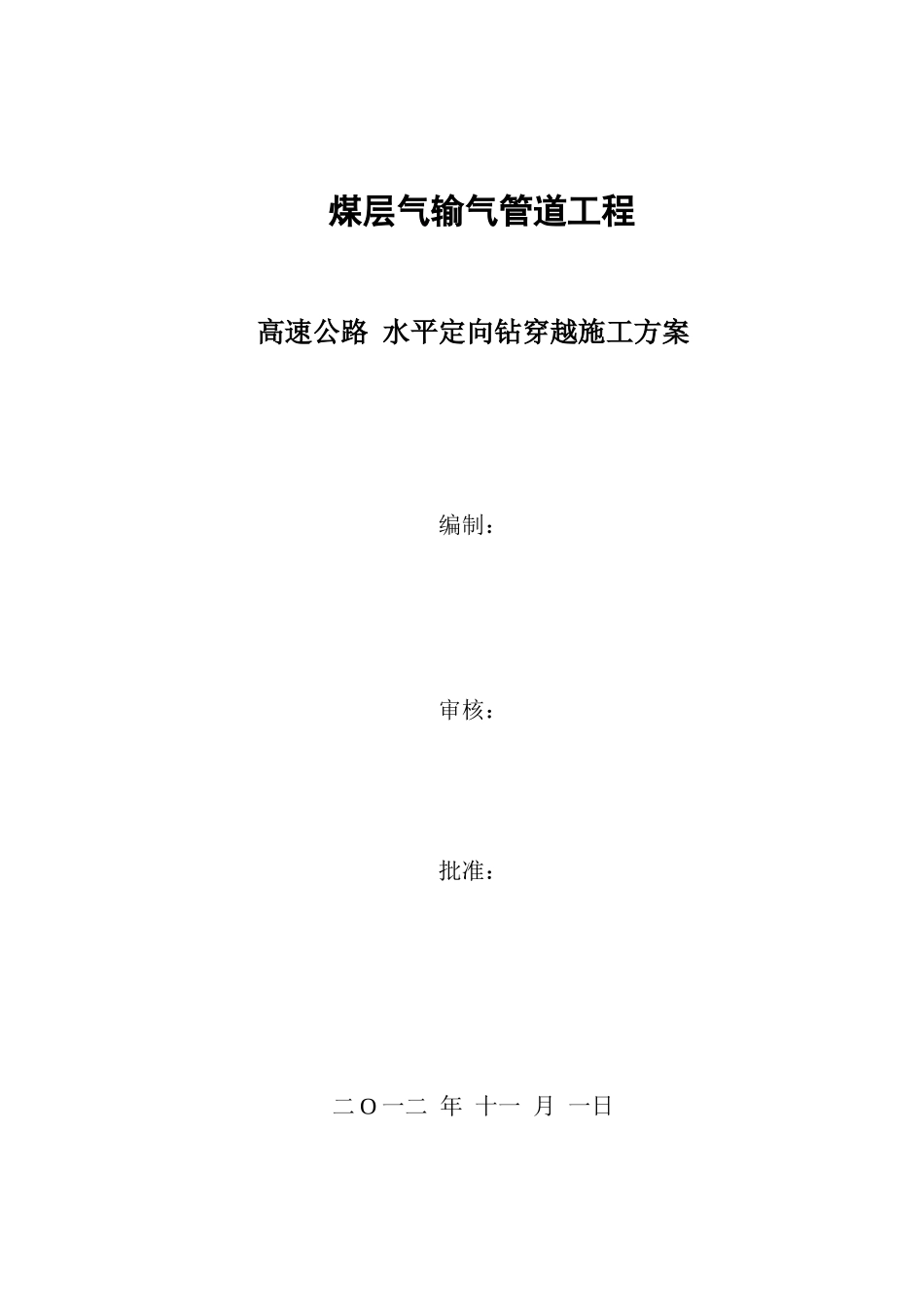

煤层气输气管道工程高速公路水平定向钻穿越施工方案编制：审核：批准：二O一二年十一月一日高速匝道穿越专项施工方案集团有限公司高速匝道穿越专项施工方案目录一、编制依据..............................................................................................................................................1二、工程概况..............................................................................................................................................1三、现场分析和方案选择..........................................................................................................................2四、施工准备工作......................................................................................................................................2五、施工顺序及方法..................................................................................................................................6六、穿越施工方案......................................................................................................................................7七、工程质量保证措施............................................................................................................................17八、文明施工、环境及安全措施............................................................................................................20九、HSE管理体系....................................................................................................................................29十、施工事故及应急措施........................................................................................................................32十一、冬季施工措施................................................................................................................................33附图一：施工进度计划-横道图…………………………………………………………36集团有限公司高速匝道穿越专项施工方案一、编制依据1.1设计文件施工图。1.2现行的法律、法规1）《中华人民共和国安全生产法》主席令第70号（2002）；2）《中华人民共和国环境保护法》主席令第22号（1989）；3）《建设项目环境保护管理条例》国务院令第253号（1998）；4)《中国石油化工集团公司安全、环境与健康（HSE）管理体系》Q/HSE0001.1-2001。1.3遵循的验收规范、质量检验评定标准等1）《油汽长输管道工程施工及验收规范》（GB50369-2006）；2）《油汽输送管道穿越工程施工规范》（GB50424-2007）；3）《石油天然气金属管道焊接工艺评定》（SY/T0452-2002）；4）《钢质管道焊接及验收》（SY/T4103-2009）；5）《石油天然气建设工程施工质量验收规范输气管道线路工程》（SY4208-2008）；6）《石油天然气建设工程施工质量验收规范管道穿跨越工程》（SY4207-2007）。1.4根据建设单位组织的现场勘察所获取的有关资料1.5根据我公司现有的技术装备和施工能力二、工程概况高速匝道定向钻穿越工程,穿越总长为428米,经过勘察，本次穿越横跨太原环城高速罗城段及若干条匝道，环城高速车流量较大且作用非常重要。穿越入土点为距风峪河南岸35m的晋祠路东侧60m处，管端回拖深度为1.8m（管底）；穿越出土点为建材市场中化二建集团有限公司1高速匝道穿越专项施工方案大院桩A102处，管尾回拖深度为1.8m（管底）；穿越管线最深处为入钻点水平下5m，高速路面以下12m,管道输送介质为煤层气。管线为Φ508mm直缝钢管外套3PE防腐层。三、现场分析和方案选择1.现场分析通过对穿越地点地质的勘探，发现水平定向钻需穿越卵石层，卵石层实密度较好，而为了在水平定向钻过程中满足管道的曲率半径，必须穿越卵石层，这样虽不易塌孔，但使得钻进较困难。但由于环城高速车流量较大且作用非常重要，该段煤层气输气管...
