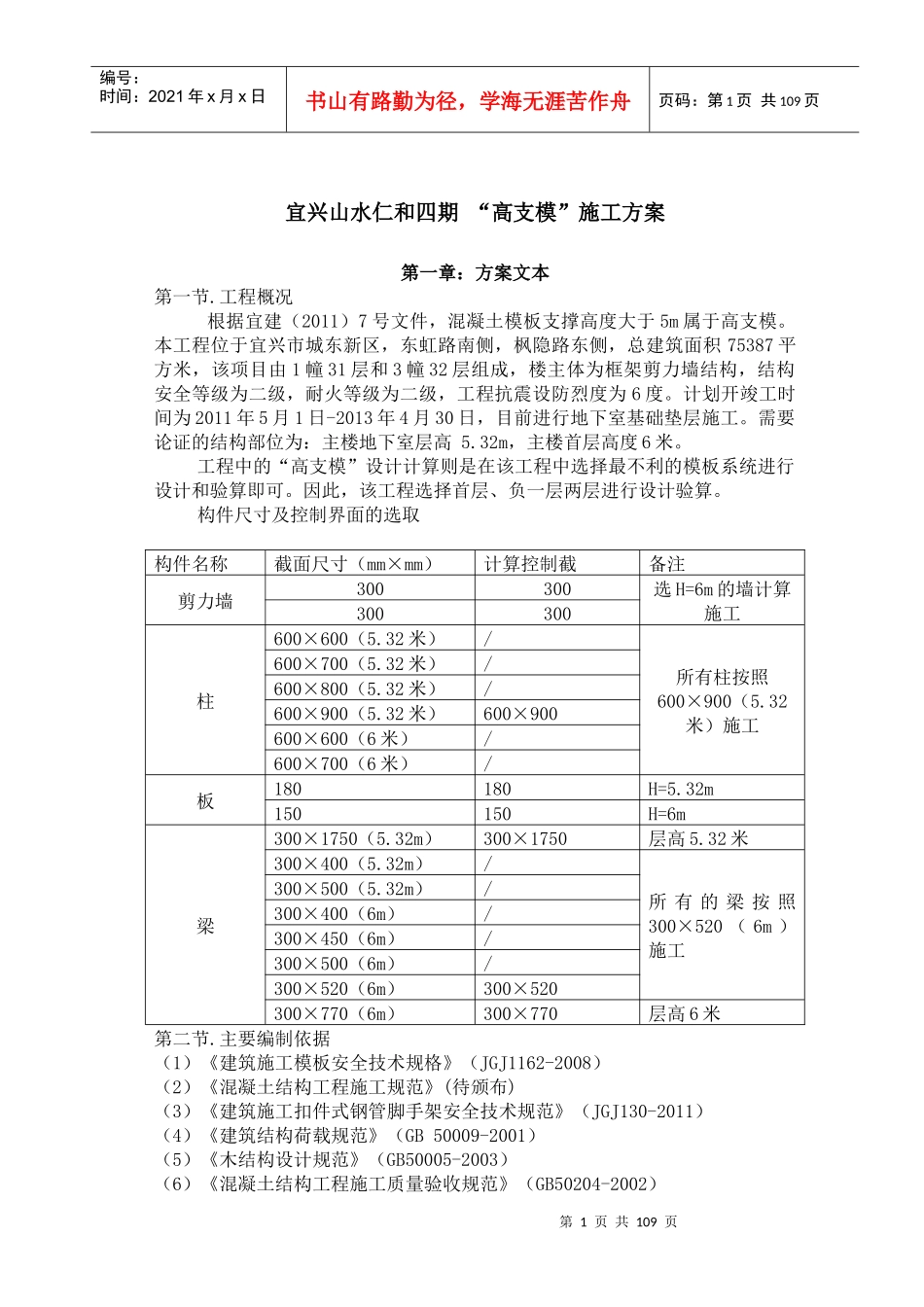

第1页共109页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共109页宜兴山水仁和四期“高支模”施工方案第一章：方案文本第一节.工程概况根据宜建（2011）7号文件，混凝土模板支撑高度大于5m属于高支模。本工程位于宜兴市城东新区，东虹路南侧，枫隐路东侧，总建筑面积75387平方米，该项目由1幢31层和3幢32层组成，楼主体为框架剪力墙结构，结构安全等级为二级，耐火等级为二级，工程抗震设防烈度为6度。计划开竣工时间为2011年5月1日-2013年4月30日，目前进行地下室基础垫层施工。需要论证的结构部位为：主楼地下室层高5.32m，主楼首层高度6米。工程中的“高支模”设计计算则是在该工程中选择最不利的模板系统进行设计和验算即可。因此，该工程选择首层、负一层两层进行设计验算。构件尺寸及控制界面的选取构件名称截面尺寸（mm×mm）计算控制截备注剪力墙300300选H=6m的墙计算施工300300柱600×600（5.32米）/所有柱按照600×900（5.32米）施工600×700（5.32米）/600×800（5.32米）/600×900（5.32米）600×900600×600（6米）/600×700（6米）/板180180H=5.32m150150H=6m梁300×1750（5.32m）300×1750层高5.32米300×400（5.32m）/所有的梁按照300×520（6m）施工300×500（5.32m）/300×400（6m）/300×450（6m）/300×500（6m）/300×520（6m）300×520300×770（6m）300×770层高6米第二节.主要编制依据（1）《建筑施工模板安全技术规格》（JGJ1162-2008）（2）《混凝土结构工程施工规范》(待颁布)（3）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）（4）《建筑结构荷载规范》（GB50009-2001）（5）《木结构设计规范》（GB50005-2003）（6）《混凝土结构工程施工质量验收规范》（GB50204-2002）第2页共109页第1页共109页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共109页（7）《钢结构设计规范》（GB50017-2003）（8）工程结构施工图（9）《项目施工组织设计》第三节.危险源与相关控制措施高支模施工现场重大危险源部位是：模版支架、高处作业、施工用电等。危险源的评估、识别及控制措施见表4-9、表4-10。危险源评估及控制措施表（模板支架、高处作业）表4-9项目活动、产品或服务中的危险源控制措施物理性危险危害因素设备设施缺陷扣件的质量不符合国家标准的要求按照国家规定，项目部对不符合要求的扣件要及时更换，进场的扣件应具备产品合格证扣件的螺栓无垫片或垫片不符合国家标准的要求同上扣件有夹沙现象同上立杆未埋深且未设置离地20cm的扫地杆同上李刚的接头间隔不符合规范要求架子班组应按照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130)标准的要求，经过检查符合安全后方能投入使用立杆的间隔不符合安全要求同上架体的转角处的剪刀撑与地面的夹角过大架子班组应按照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130)标准的要求，地面夹角应在45°~60°之间并经过检查合格后投入使用橫杆的端头与扣件的中心小于10cm架子班组应按照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130)标准的要求，经过检查符合安全后方能投入使用水平杆搭接间隔不符合安全要求同上有些焊接钢管作为立杆将焊接的钢管全部退场、禁止使用连墙点的设置不符合安全要求按照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130)标准及《落地式双排竹脚手架》进行纠正，检查符合要去后方可使用扣件的螺栓扭距力没有达到安全要求按照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130)标准进行检测，检测不符合要求的进行加固并检测验收合格后方可投第3页共109页第2页共109页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共109页入使用防护缺陷安全帽没有定期检查按照安全帽管理规定的有关标准进行检查，对不符合标准要求的全部更换安全带没有定期检查按照安全带管理规定的有关标准进行检查，对不符合标准要求的全部更换安全网没有定期检查按照安全网管理规定的有关标准进行检查，对不符合标准要求的全部更换架子作业没有配备工具袋按照《职业健康安全管理制度》中的“劳动用品发放标准”执行不配戴或...
