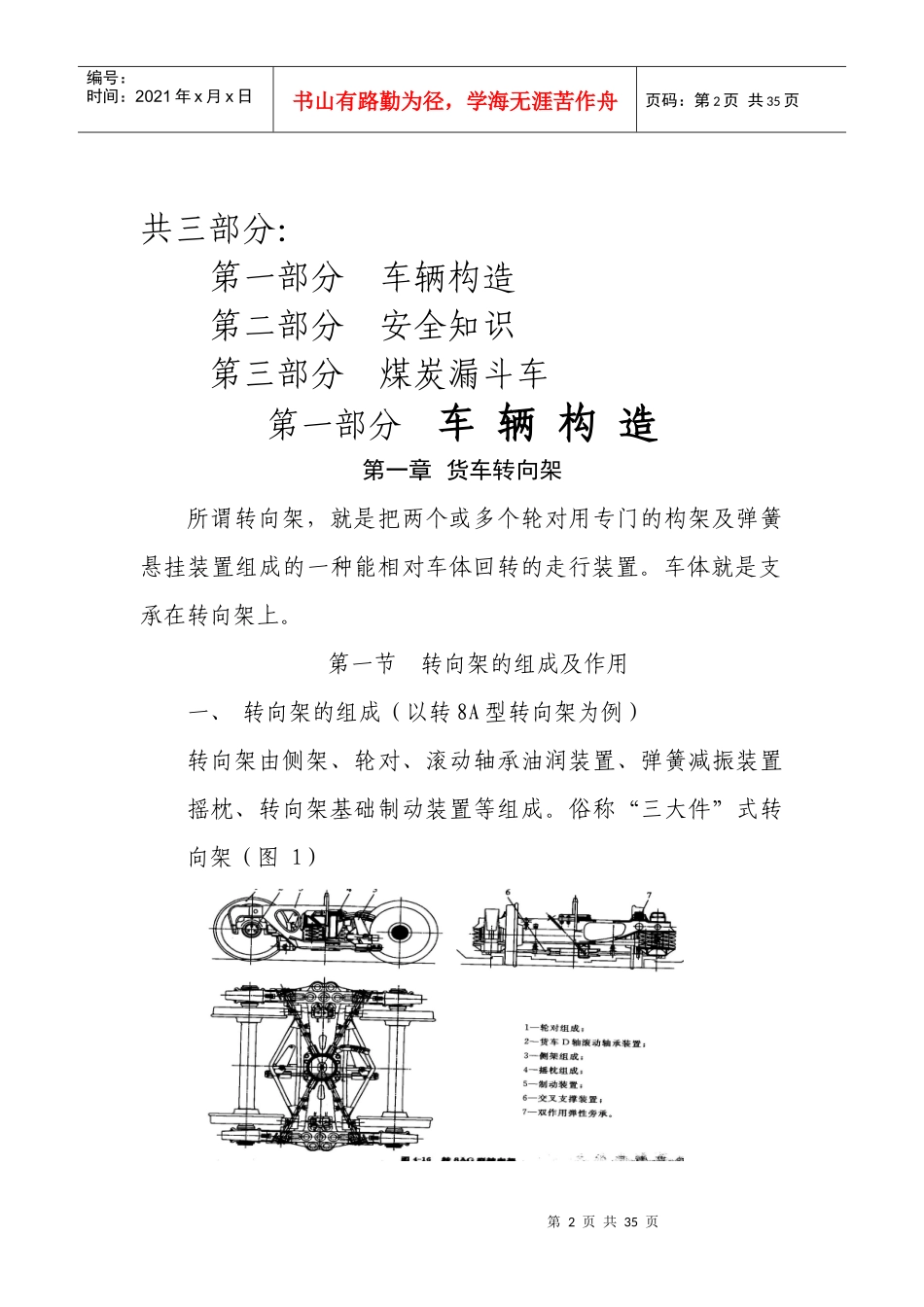

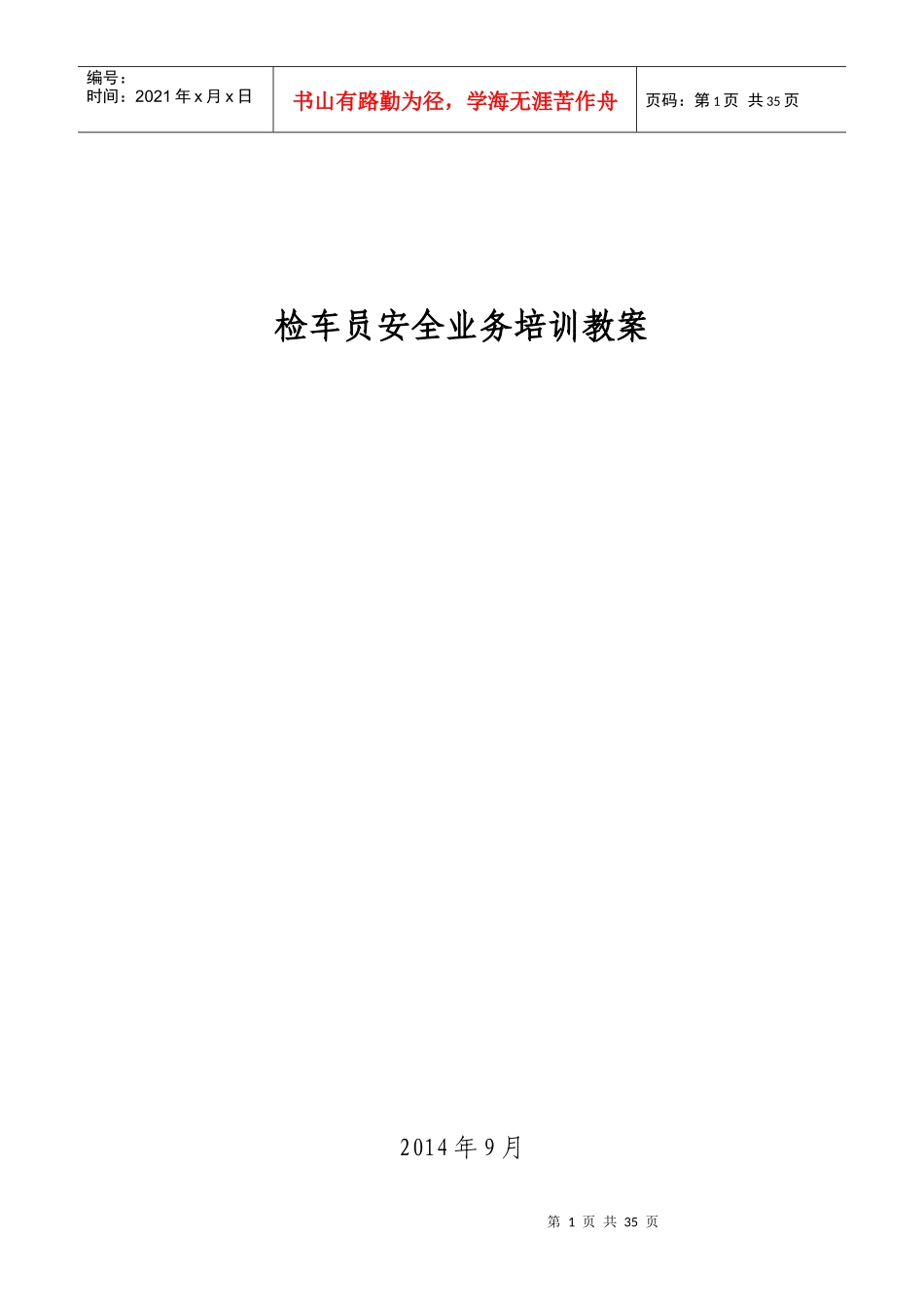

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页检车员安全业务培训教案2014年9月第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页共三部分：第一部分车辆构造第二部分安全知识第三部分煤炭漏斗车第一部分车辆构造第一章货车转向架所谓转向架，就是把两个或多个轮对用专门的构架及弹簧悬挂装置组成的一种能相对车体回转的走行装置。车体就是支承在转向架上。第一节转向架的组成及作用一、转向架的组成（以转8A型转向架为例）转向架由侧架、轮对、滚动轴承油润装置、弹簧减振装置摇枕、转向架基础制动装置等组成。俗称“三大件”式转向架（图1）第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页（一）侧架：位于转向架两侧，用于联系摇枕和承载鞍，并传递作用力的基本部件。（二）轮对：由两个车抡和一根车轴组成的部件。（三）滚动轴承轴箱油润装置：由滚动轴承及其附属配件组成。（四）弹簧减振装置：由弹簧装置和减振器组成的装置。（五）摇枕：位于转向架的中部，其两端置于摇枕弹簧上摇枕上由下心盘和下旁承。其作用是将车体作用在下心盘上的力传递给支承它的两端枕簧上，另外还可以把转向架左右两侧架联系成一个整体。（六）转向架基础制动装置：安装在同一转向架上，是车辆基础制动装置的一部分。二、转向架的作用转向架是车辆的一个重要组成部分，它在结构上成为一个独立的部件。转向架配置在车体的下部，它和车体之间由心盘销和心盘连接，在车辆维修时，可以从车体下部推出来，单独进行修理。转向架的作用如下：（一）支承车体并将车体上的各种作用力和载重传给钢轨；（二）可以减少车体刚性振动幅度；（三）容易实现多系弹簧装置，增大弹簧静挠度，提高车第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页辆的减振能力，并缓和水平和垂直方向的冲击力；（五）保证车辆安全、灵活地沿铁路的直线和曲线运行。（六）可增加车辆的长度与载重，减少钢轨单位面积的负担力；（七）传递和放大制动缸产生的制动力，使车辆具有良好的制动效果，并传递牵引力。第二节转向架的种类及识别目前我国常用的货车转向架有：转8A型、转8AG型、转8G型、转K2型、转K4型、转K5型和转K6型转向架。逐步淘汰的转向架有：转8A型、转8AG型、转8G型转向架。今后成批量生产的转向架有：转K2型、转K4型、转K5型和转K6型转向架。用于60t的转向架有：转8A型、转8AG型、转8G型、转K2型、转K4型转向架。采用轴型：RD2用于70t及以上的转向架有：转K5型和转K6型转向架。采用轴型：RE2A其他型转向架还有：2TN型、转K3型及控制型等转向架。一、转8A型转向架结构特点五、转K4型转向架机构特点第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页（一）结构上属于铸钢三大件式转向架，商业运营速度为120km/hK4型转向架主要特点有以下4项：1.结构简单，车轮均载性能好，检修维护方便。2.采用摇动台摆式机构，提高了车辆的横向动力学性能，降低了轮轨间的磨耗，提高了车辆的运行品质。3.摆动式转向架摇枕挡位置下移，侧滚中心降低，加强了对侧滚振动的控制，同时振摆中心降低，有效地减小了车辆爬轨和脱轨安全性，尤其是对高重心的货车和空车，大大提高了其脱轨安全性。4.采用斜楔减振装置、弹性常接触式旁承和新型制动梁，具有耐久性和可靠性。（二）K4型转向架采用的新技术K4型转向架是引进美国技术并结合我国铁路标准和要求，在原型摆式转向架基础上进行改进设计的新型快速转向架。主要采用了以下7项新技术：1.由弹簧托板、导框摇动座、弹簧承台摇动座等组成摇动台机构，使2个侧架在水平面内实现弹性连接，使摇枕相对于侧架、侧架相对于轮对能出现一定范围内的摇动。2.悬挂系统为摇枕弹簧和摆动机构的组合，垂向、横向都具有两级刚度特性。第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页3.安装了双作用常接触弹性旁承。4.装...
