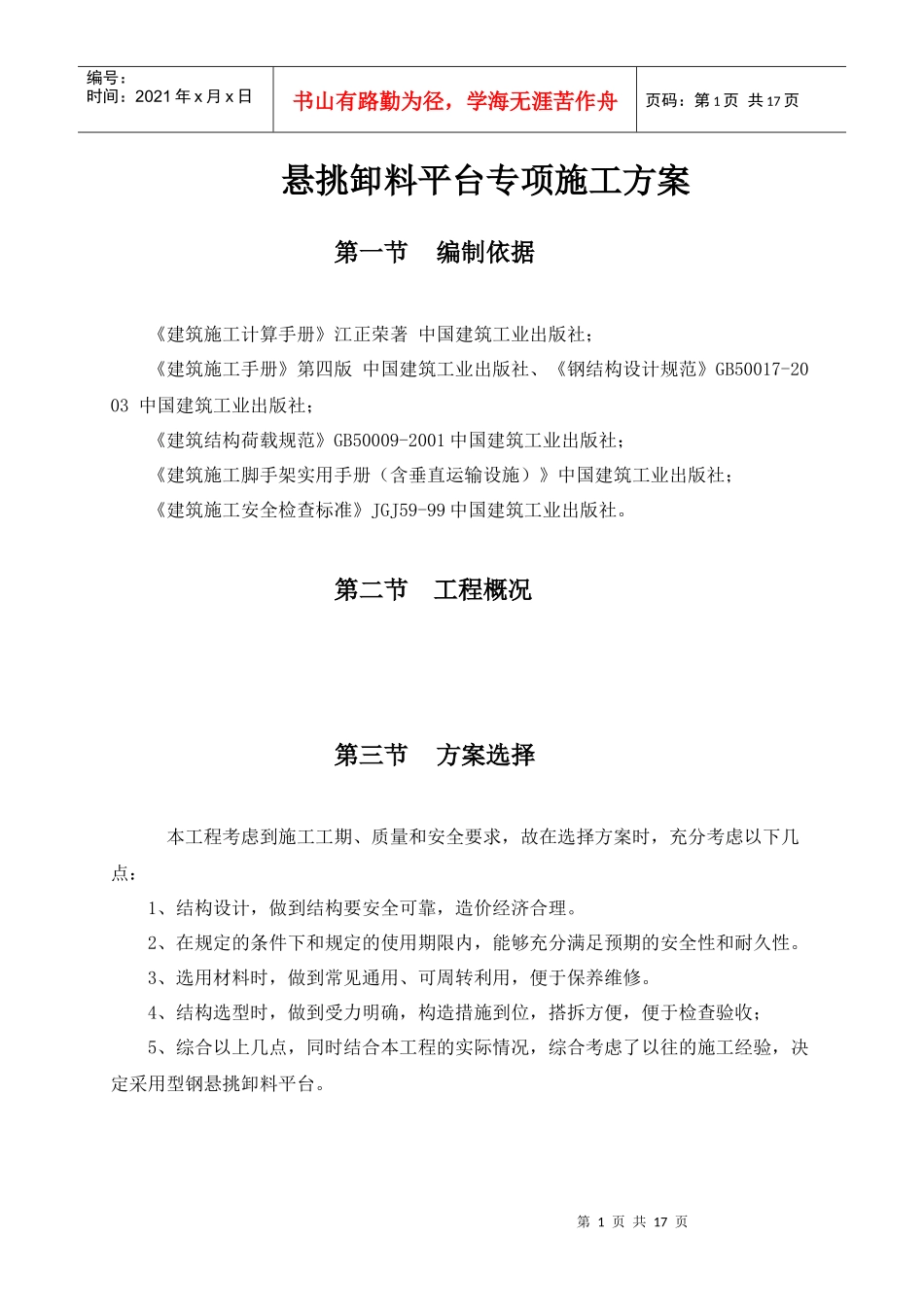

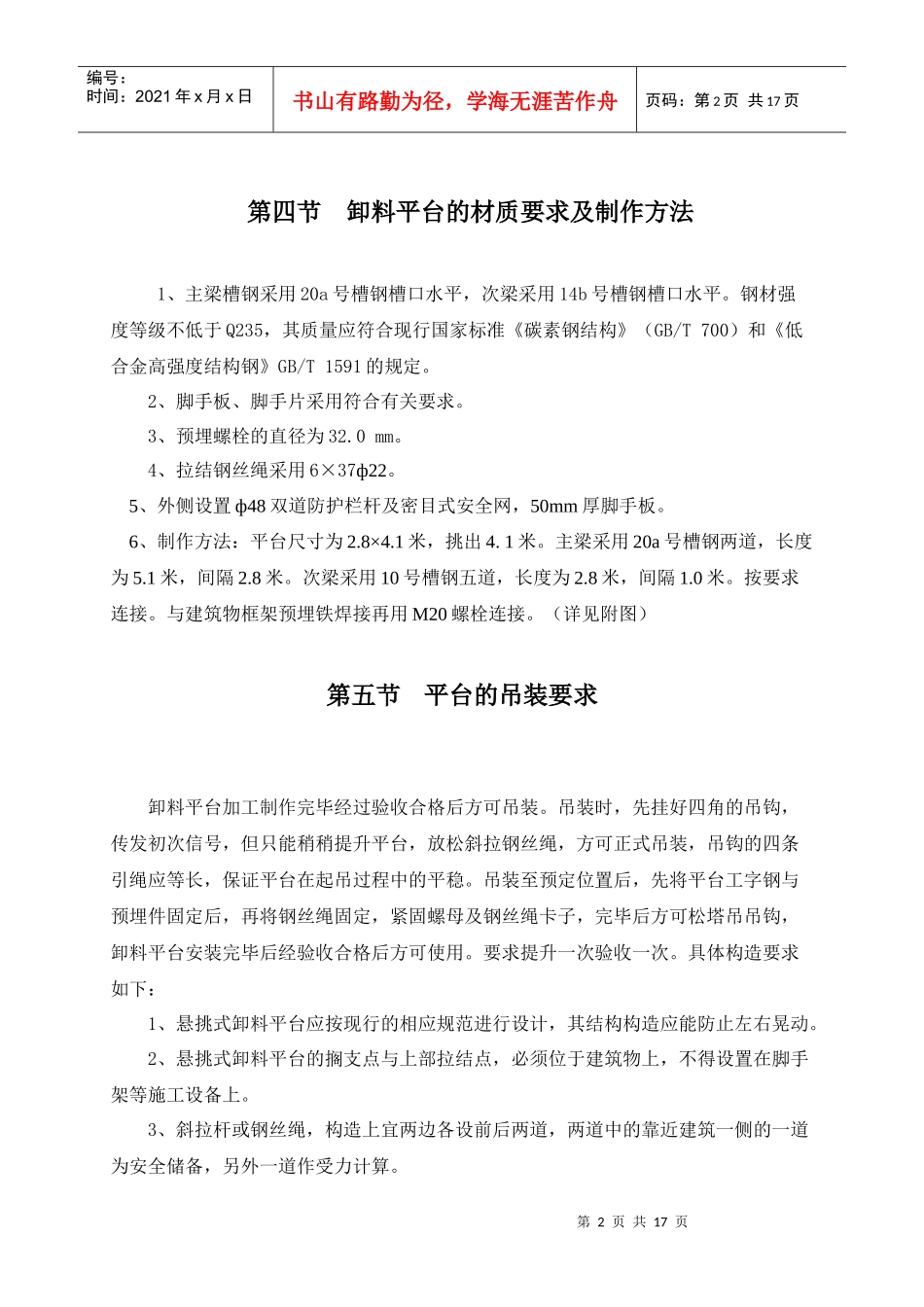

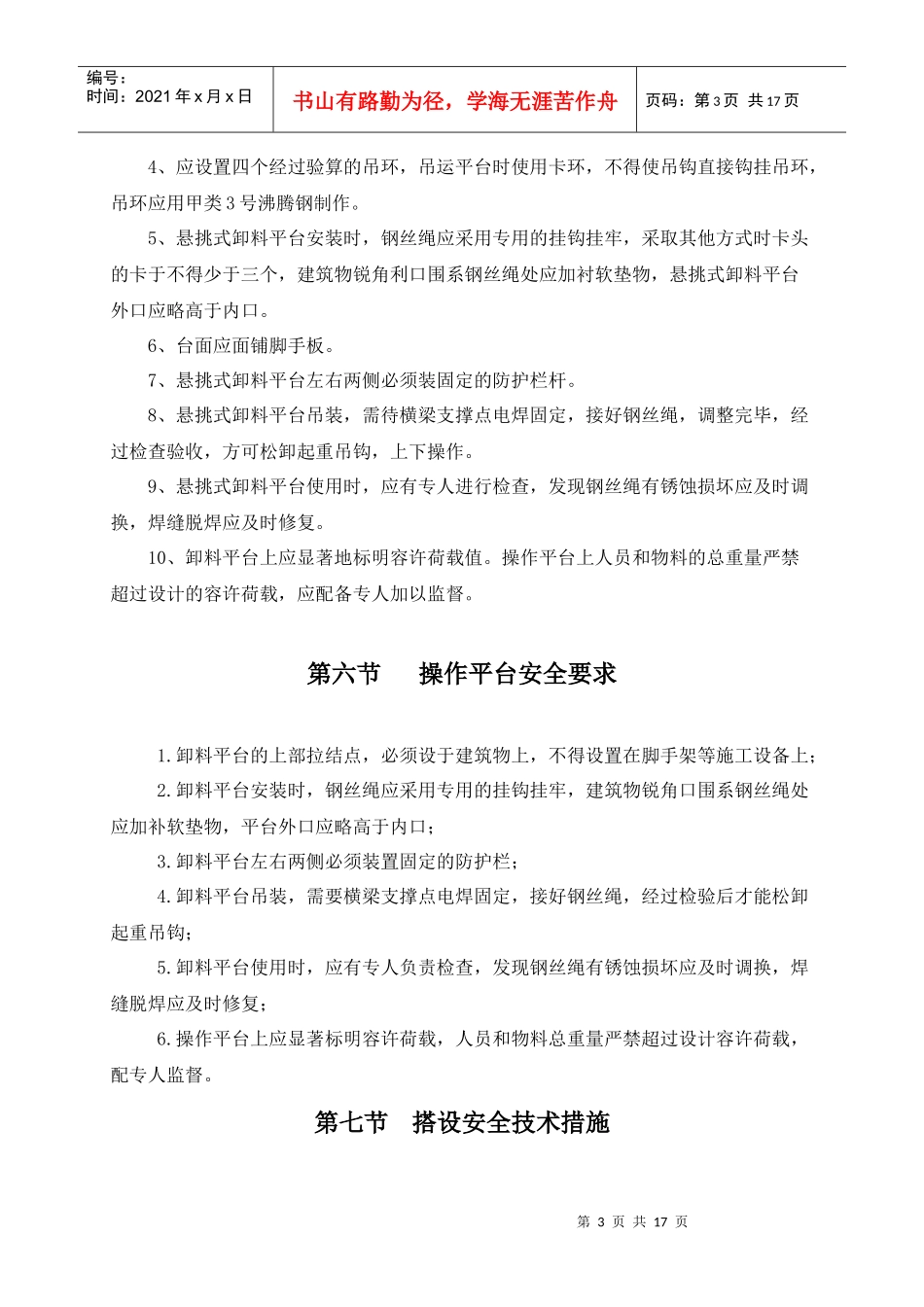

第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共17页悬挑卸料平台专项施工方案第一节编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社;《建筑施工手册》第四版中国建筑工业出版社、《钢结构设计规范》GB50017-2003中国建筑工业出版社;《建筑结构荷载规范》GB50009-2001中国建筑工业出版社;《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社;《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。第二节工程概况第三节方案选择本工程考虑到施工工期、质量和安全要求,故在选择方案时,充分考虑以下几点:1、结构设计,做到结构要安全可靠,造价经济合理。2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。3、选用材料时,做到常见通用、可周转利用,便于保养维修。4、结构选型时,做到受力明确,构造措施到位,搭拆方便,便于检查验收;5、综合以上几点,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采用型钢悬挑卸料平台。第2页共17页第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共17页第四节卸料平台的材质要求及制作方法1、主梁槽钢采用20a号槽钢槽口水平,次梁采用14b号槽钢槽口水平。钢材强度等级不低于Q235,其质量应符合现行国家标准《碳素钢结构》(GB/T700)和《低合金高强度结构钢》GB/T1591的规定。2、脚手板、脚手片采用符合有关要求。3、预埋螺栓的直径为32.0mm。4、拉结钢丝绳采用6×37ф22。5、外侧设置ф48双道防护栏杆及密目式安全网,50mm厚脚手板。6、制作方法:平台尺寸为2.8×4.1米,挑出4.1米。主梁采用20a号槽钢两道,长度为5.1米,间隔2.8米。次梁采用10号槽钢五道,长度为2.8米,间隔1.0米。按要求连接。与建筑物框架预埋铁焊接再用M20螺栓连接。(详见附图)第五节平台的吊装要求卸料平台加工制作完毕经过验收合格后方可吊装。吊装时,先挂好四角的吊钩,传发初次信号,但只能稍稍提升平台,放松斜拉钢丝绳,方可正式吊装,吊钩的四条引绳应等长,保证平台在起吊过程中的平稳。吊装至预定位置后,先将平台工字钢与预埋件固定后,再将钢丝绳固定,紧固螺母及钢丝绳卡子,完毕后方可松塔吊吊钩,卸料平台安装完毕后经验收合格后方可使用。要求提升一次验收一次。具体构造要求如下:1、悬挑式卸料平台应按现行的相应规范进行设计,其结构构造应能防止左右晃动。2、悬挑式卸料平台的搁支点与上部拉结点,必须位于建筑物上,不得设置在脚手架等施工设备上。3、斜拉杆或钢丝绳,构造上宜两边各设前后两道,两道中的靠近建筑一侧的一道为安全储备,另外一道作受力计算。第3页共17页第2页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共17页4、应设置四个经过验算的吊环,吊运平台时使用卡环,不得使吊钩直接钩挂吊环,吊环应用甲类3号沸腾钢制作。5、悬挑式卸料平台安装时,钢丝绳应采用专用的挂钩挂牢,采取其他方式时卡头的卡于不得少于三个,建筑物锐角利口围系钢丝绳处应加衬软垫物,悬挑式卸料平台外口应略高于内口。6、台面应面铺脚手板。7、悬挑式卸料平台左右两侧必须装固定的防护栏杆。8、悬挑式卸料平台吊装,需待横梁支撑点电焊固定,接好钢丝绳,调整完毕,经过检查验收,方可松卸起重吊钩,上下操作。9、悬挑式卸料平台使用时,应有专人进行检查,发现钢丝绳有锈蚀损坏应及时调换,焊缝脱焊应及时修复。10、卸料平台上应显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超过设计的容许荷载,应配备专人加以监督。第六节操作平台安全要求1.卸料平台的上部拉结点,必须设于建筑物上,不得设置在脚手架等施工设备上;2.卸料平台安装时,钢丝绳应采用专用的挂钩挂牢,建筑物锐角口围系钢丝绳处应加补软垫物,平台外口应略高于内口;3.卸料平台左右两侧必须装置固定的防护栏;4.卸料平台吊装,需要横梁支撑点电焊固定,接好钢丝绳,经过检验后才能松卸起重吊钩;5.卸料平台使用时,应有专人负责检查,发现钢丝绳有锈蚀损坏应及时调换,焊缝脱焊应及时修复;6.操作平台上应...
