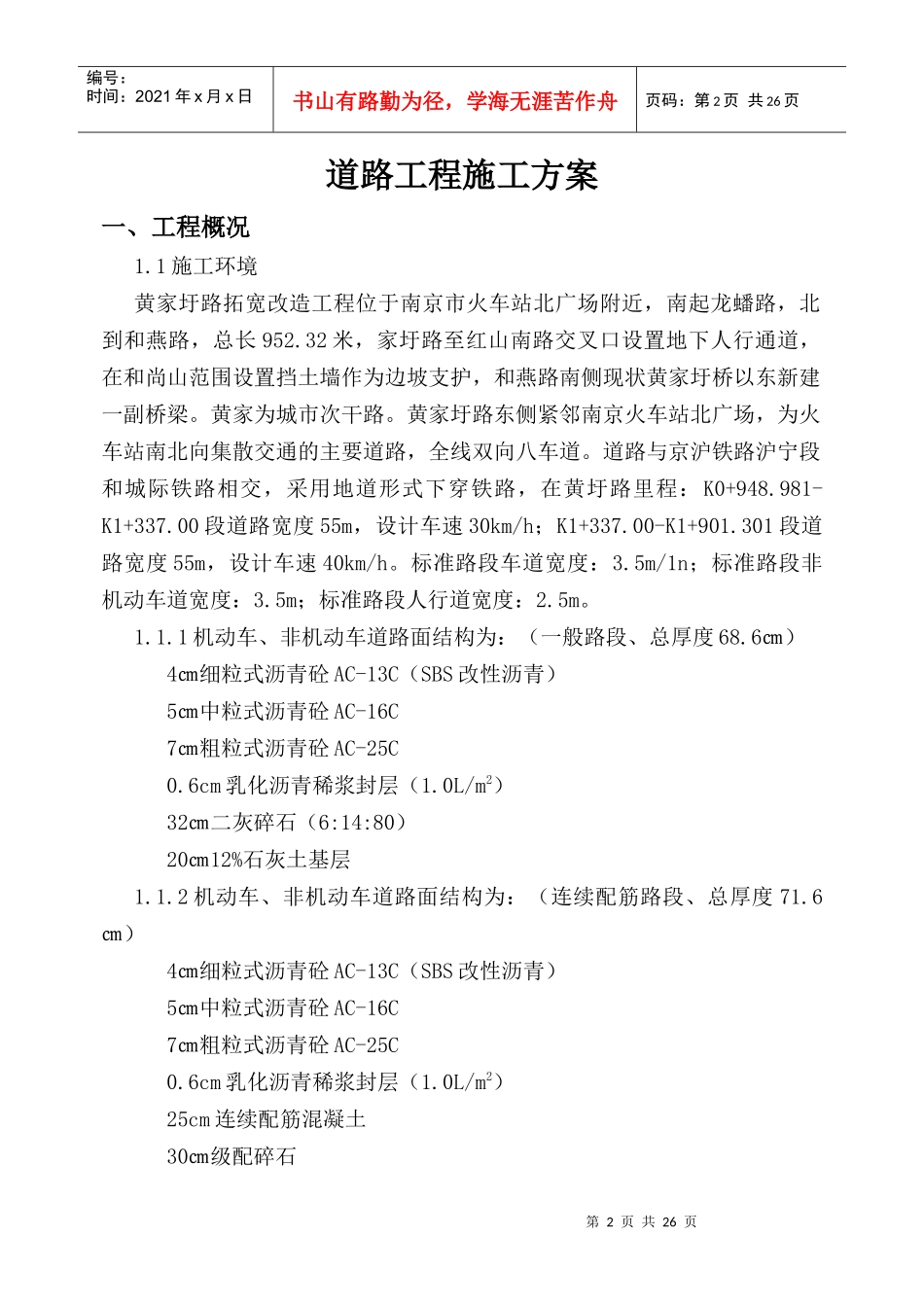

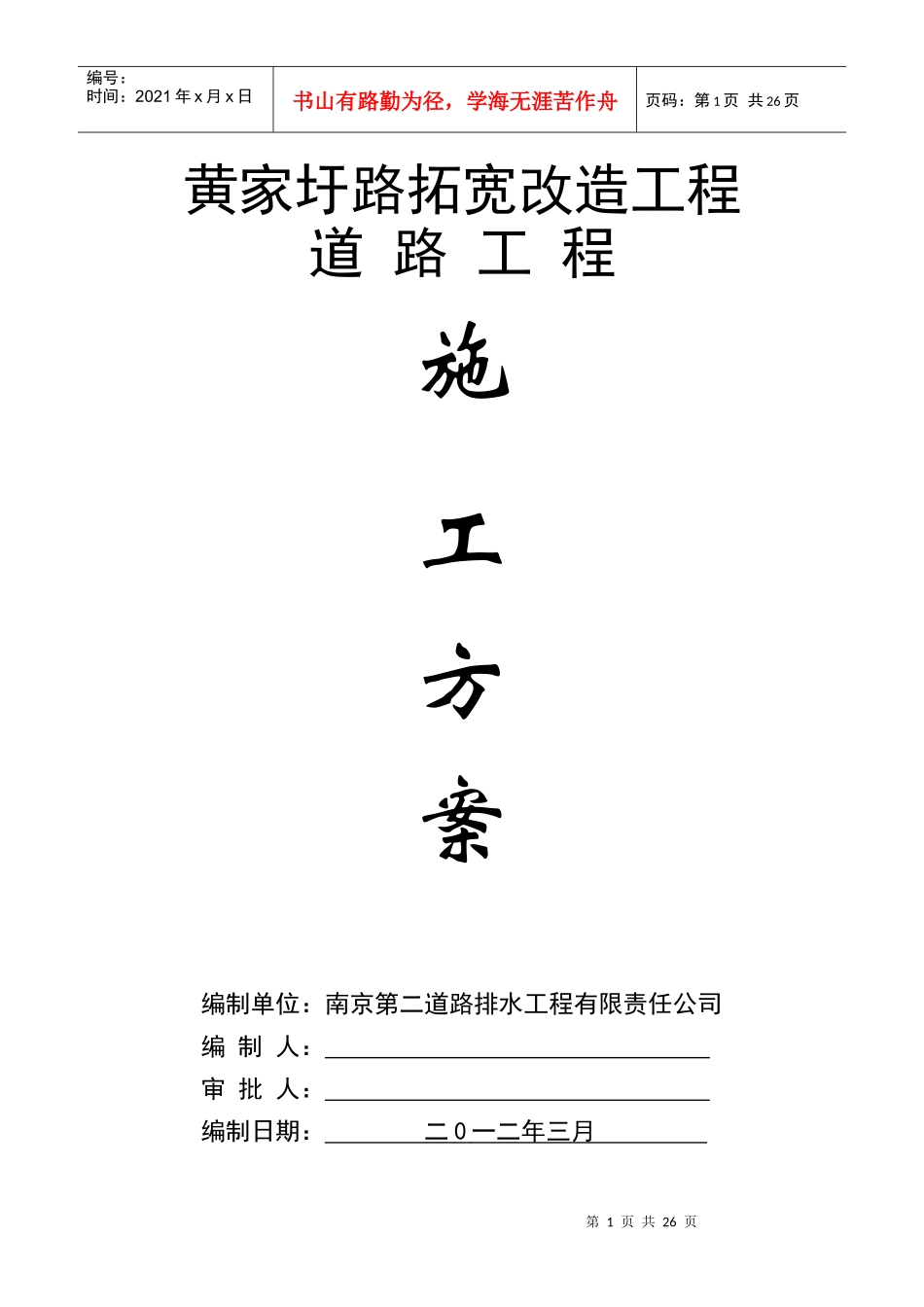

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页黄家圩路拓宽改造工程道路工程施工方案编制单位：南京第二道路排水工程有限责任公司编制人：审批人：编制日期：二0一二年三月第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页道路工程施工方案一、工程概况1.1施工环境黄家圩路拓宽改造工程位于南京市火车站北广场附近，南起龙蟠路，北到和燕路，总长952.32米，家圩路至红山南路交叉口设置地下人行通道，在和尚山范围设置挡土墙作为边坡支护，和燕路南侧现状黄家圩桥以东新建一副桥梁。黄家为城市次干路。黄家圩路东侧紧邻南京火车站北广场，为火车站南北向集散交通的主要道路，全线双向八车道。道路与京沪铁路沪宁段和城际铁路相交，采用地道形式下穿铁路，在黄圩路里程：K0+948.981-K1+337.00段道路宽度55m，设计车速30km/h；K1+337.00-K1+901.301段道路宽度55m，设计车速40km/h。标准路段车道宽度：3.5m/1n；标准路段非机动车道宽度：3.5m；标准路段人行道宽度：2.5m。1.1.1机动车、非机动车道路面结构为：（一般路段、总厚度68.6㎝）4㎝细粒式沥青砼AC-13C（SBS改性沥青）5㎝中粒式沥青砼AC-16C7㎝粗粒式沥青砼AC-25C0.6cm乳化沥青稀浆封层（1.0L/m2）32㎝二灰碎石（6:14:80）20㎝12%石灰土基层1.1.2机动车、非机动车道路面结构为：（连续配筋路段、总厚度71.6㎝）4㎝细粒式沥青砼AC-13C（SBS改性沥青）5㎝中粒式沥青砼AC-16C7㎝粗粒式沥青砼AC-25C0.6cm乳化沥青稀浆封层（1.0L/m2）25cm连续配筋混凝土30㎝级配碎石第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页1.1.3人行道结构：6cm彩色人行道砖3cmM10水泥砂浆10cmC20水泥混凝土15㎝12%石灰土基层1.2施工范围及主要工程量由于受黄家圩路拆迁滞后的影响，现阶段施工范围为龙蟠路口至黄家圩地下人行道段，里程为KO+948.981-K1+500。本公司主要承建道路工程，包括：黄家圩路道路工程（不含沥青面层），黄家圩地下人行通道，黄家圩桥等。其中包含下穿沪宁铁路及城际铁路箱涵段道路工程。穿沪宁铁路及城际铁路箱涵段道路为315m，其中箱涵敞开段185.44m，下穿箱涵及箱涵连接段129.56m。主要工程用量表序号项目名称单位数量一人行过街地下通道1机械成孔灌注桩m8666.182机械成孔灌注桩（嵌岩）m13503水泥搅拌桩m22260.974钢围檩、钢支撑T679.595基坑挖土M345873.076填方M3339907箱涵顶板M31143.828箱涵底板M32014.069箱涵侧墙M31507.0810非预应力钢筋T1459.9711铺装M21025.7312箱涵接缝M507二地面小桥桥工程1Ф1200机械成孔灌注桩m270第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页2Ф1200机械成孔灌注桩（嵌岩）m303Ф1000机械成孔灌注桩m11004Ф1000机械成孔灌注桩（嵌岩）M31005桥墩基础系梁C30砼M344.13桥墩（台）身C30砼M3684.74桥墩（台）帽C30砼M3134.15桥墩盖梁C40砼M3118.5610m预制C50先张混凝土板梁M3374.87非预应力钢筋t412.56四雨水管道工程1铺设D300塑料管道m11302铺设D600塑料管道m5253铺设D1000塑料管道m1054铺设D1200塑料管道m305铺设D1500钢筋砼管道m11506铺设D500塑料管道m507铺设D300球墨铸铁管道m3008铺设D200镀锌钢管道m3010混凝土雨水检查井座81五道路工程1路基挖土方M3735042路基填方M31369873水泥搅拌桩m60624现浇混凝土挡墙墙身M36685二灰碎石基层M2433736人行道面砖铺设M274007安砌侧平石m135608拆除老路M225200二、进度计划及保证措施2.1计划进度第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页根据甲乙双方合同，本标段原计划2010年10月1日开工，2011年6月7日竣工，施工总工期250天。并于每月25日向甲方、监理申报下月进度计划。每周五向甲方、监理申报下周进度计划。但根据施工场地的实际情况，工程现场存在拆迁不完整，导致工程进度缓慢。目前过街通道于2011年2月20日开工，2011年9月底结束。其余部分根据工程拆迁情况，做后续调整。因客观影响因素过多，本...
