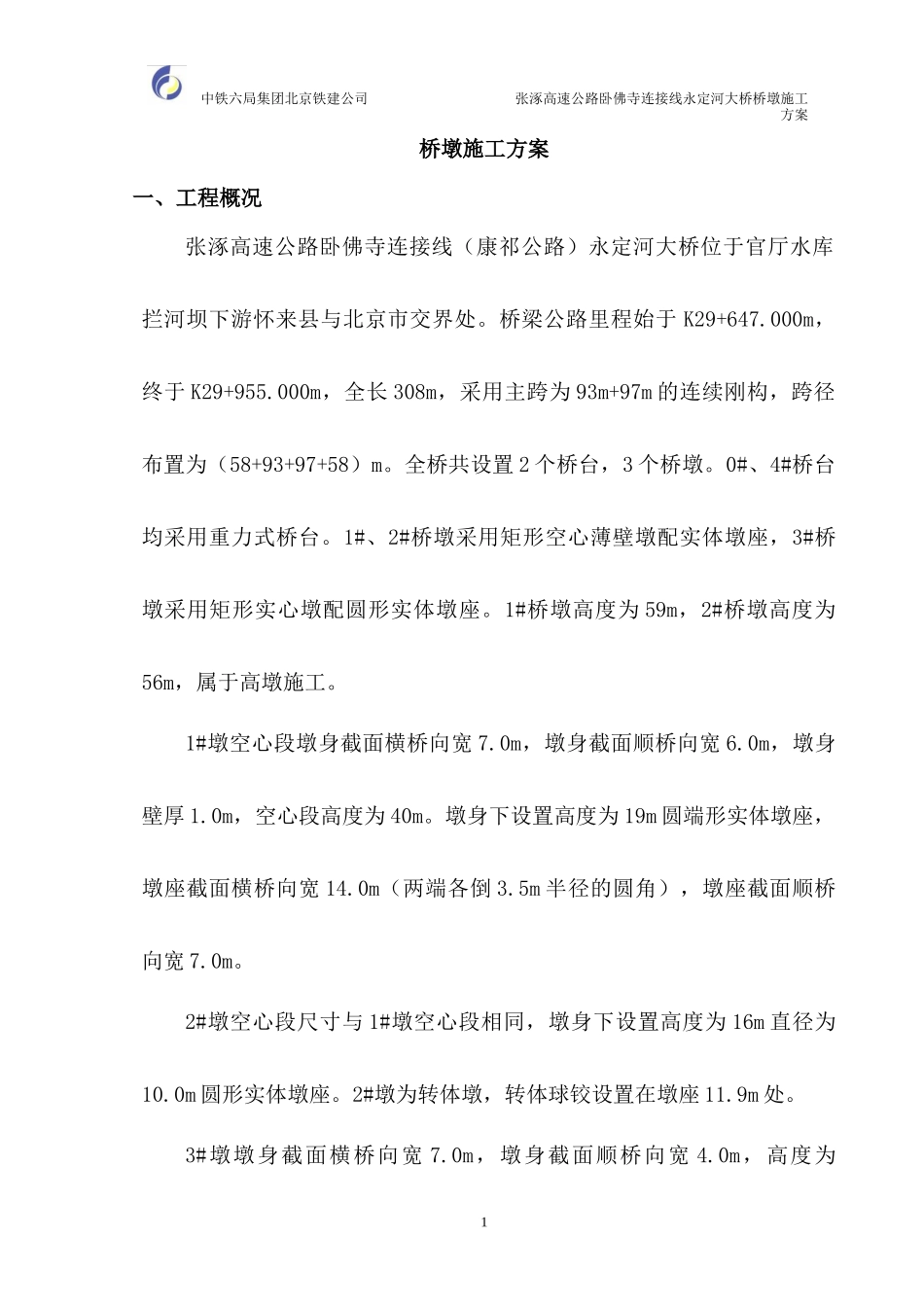

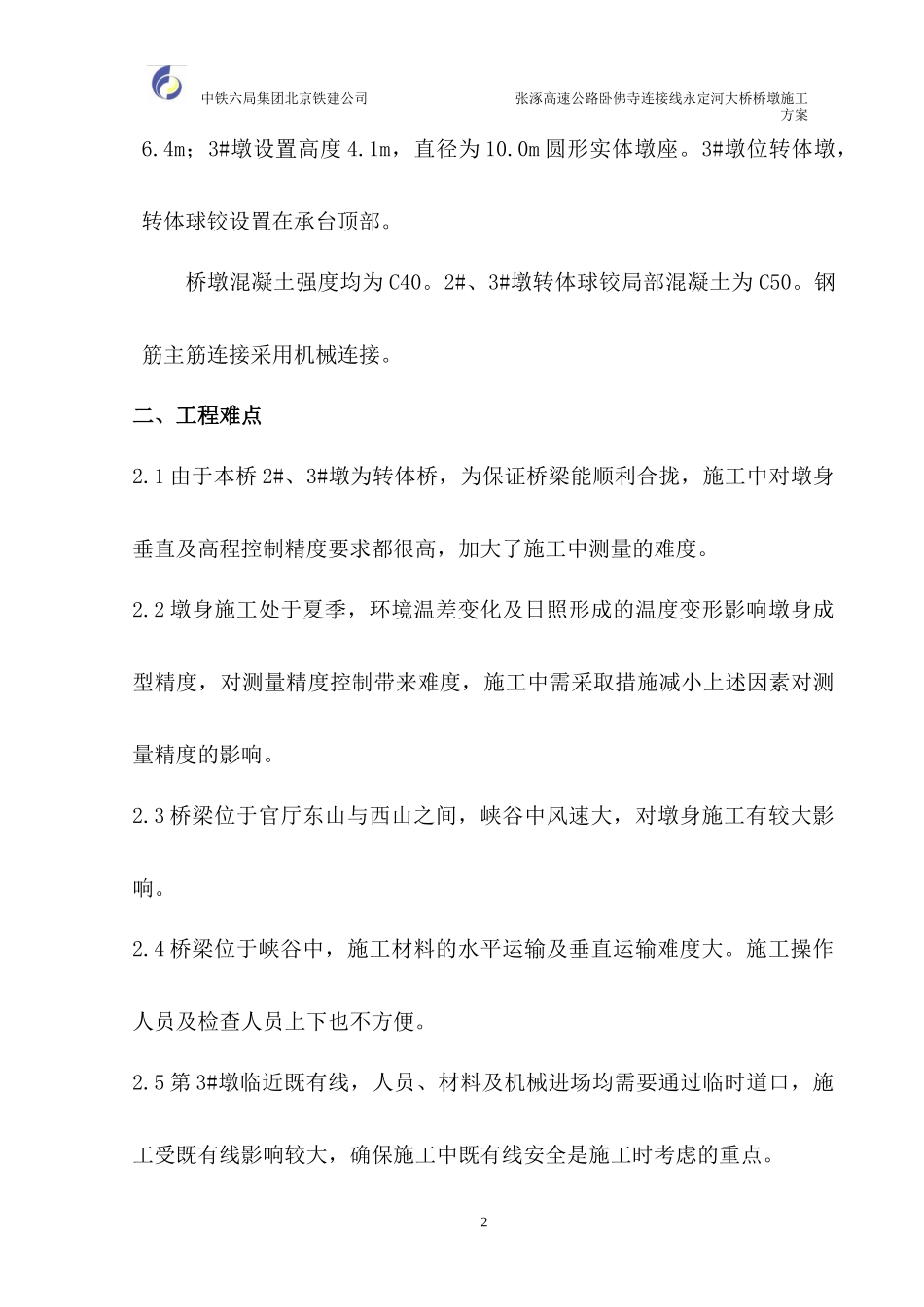

中铁六局集团北京铁建公司张涿高速公路卧佛寺连接线永定河大桥桥墩施工方案桥墩施工方案一、工程概况张涿高速公路卧佛寺连接线（康祁公路）永定河大桥位于官厅水库拦河坝下游怀来县与北京市交界处。桥梁公路里程始于K29+647.000m，终于K29+955.000m，全长308m，采用主跨为93m+97m的连续刚构，跨径布置为（58+93+97+58）m。全桥共设置2个桥台，3个桥墩。0#、4#桥台均采用重力式桥台。1#、2#桥墩采用矩形空心薄壁墩配实体墩座，3#桥墩采用矩形实心墩配圆形实体墩座。1#桥墩高度为59m，2#桥墩高度为56m，属于高墩施工。1#墩空心段墩身截面横桥向宽7.0m，墩身截面顺桥向宽6.0m，墩身壁厚1.0m，空心段高度为40m。墩身下设置高度为19m圆端形实体墩座，墩座截面横桥向宽14.0m（两端各倒3.5m半径的圆角），墩座截面顺桥向宽7.0m。2#墩空心段尺寸与1#墩空心段相同，墩身下设置高度为16m直径为10.0m圆形实体墩座。2#墩为转体墩，转体球铰设置在墩座11.9m处。3#墩墩身截面横桥向宽7.0m，墩身截面顺桥向宽4.0m，高度为1中铁六局集团北京铁建公司张涿高速公路卧佛寺连接线永定河大桥桥墩施工方案6.4m；3#墩设置高度4.1m，直径为10.0m圆形实体墩座。3#墩位转体墩，转体球铰设置在承台顶部。桥墩混凝土强度均为C40。2#、3#墩转体球铰局部混凝土为C50。钢筋主筋连接采用机械连接。二、工程难点2.1由于本桥2#、3#墩为转体桥，为保证桥梁能顺利合拢，施工中对墩身垂直及高程控制精度要求都很高，加大了施工中测量的难度。2.2墩身施工处于夏季，环境温差变化及日照形成的温度变形影响墩身成型精度，对测量精度控制带来难度，施工中需采取措施减小上述因素对测量精度的影响。2.3桥梁位于官厅东山与西山之间，峡谷中风速大，对墩身施工有较大影响。2.4桥梁位于峡谷中，施工材料的水平运输及垂直运输难度大。施工操作人员及检查人员上下也不方便。2.5第3#墩临近既有线，人员、材料及机械进场均需要通过临时道口，施工受既有线影响较大，确保施工中既有线安全是施工时考虑的重点。2中铁六局集团北京铁建公司张涿高速公路卧佛寺连接线永定河大桥桥墩施工方案三、总体施工方案1#、2#墩墩柱分为实心墩座和空心段墩身，均采用翻模施工。外模全部采用定型钢模板，空心段内模采用组合钢模板。实心墩座施工时墩座外搭设双排钢管架作为施工操作平台，并利用双排钢管架固定墩座竖向钢筋骨架。空心段施工时外模采用三角架与模板横背杠焊接成外操作平台，墩内搭设碗扣架作为内操作平台。2#墩墩座施工中按照转体球铰安装工艺要求完成上下球铰、滑道、撑脚、千斤顶反力座等部位的安装。墩座施工时可穿插施工塔吊基础，并安装塔吊。塔吊安装前墩身采用25T汽车吊配合作业。塔吊安装完毕后，墩座及墩身施工时模板安装、物资设备起吊均通过塔吊完成。由于桥墩较高，为方便操作和检查人员上下在桥墩旁各安装一部人货两用电梯用于人员垂直运输。3#墩承台施工时开始转体系统的安装，球铰上部墩座施工完成后，采用定型钢模板将墩身一次浇注成形。3#墩材料垂直运输采用25T汽车吊。搭设脚手架坡道保证人员上下通行。全桥各墩身混凝土圬工施工均通过高压混凝土输送泵完成，现场需再另准备一台输送泵备用，商混搅拌站至现3中铁六局集团北京铁建公司张涿高速公路卧佛寺连接线永定河大桥桥墩施工方案场输送泵采用多台商品混凝土罐车运送混凝土。四、施工准备4.1技术准备4.1.1施工前认真查阅图纸、方案、相关安全质量规范，做到图纸上问题提前与设计联系解决，学习有关规范、规程。4.1.2墩身采用翻模施工，施工开始前应仔细参考相关资料对该种模板方案进行复核、细化。4.2机械准备主要机械准备详图见表名称规格功率数量塔吊QTZ50132台外用电梯SCD200DK2台高压混凝土地泵HBT80C5台汽车吊25T2台4.3材料准备墩身模板结合现场施工情况由模板厂家设计并加工，墩身空心段内模采用组合钢模板拼装。墩内操作平台支撑体系采用碗扣架。模板隔离剂选4中铁六局集团北京铁建公司张涿高速公路卧佛寺连接线永定河大桥桥墩施工方案用优质脱模剂。现场根据所需材料提前考察、选用材料厂家。五、施工安排5.1施工平面布置结合墩身结构形式，同时考虑施工便...
