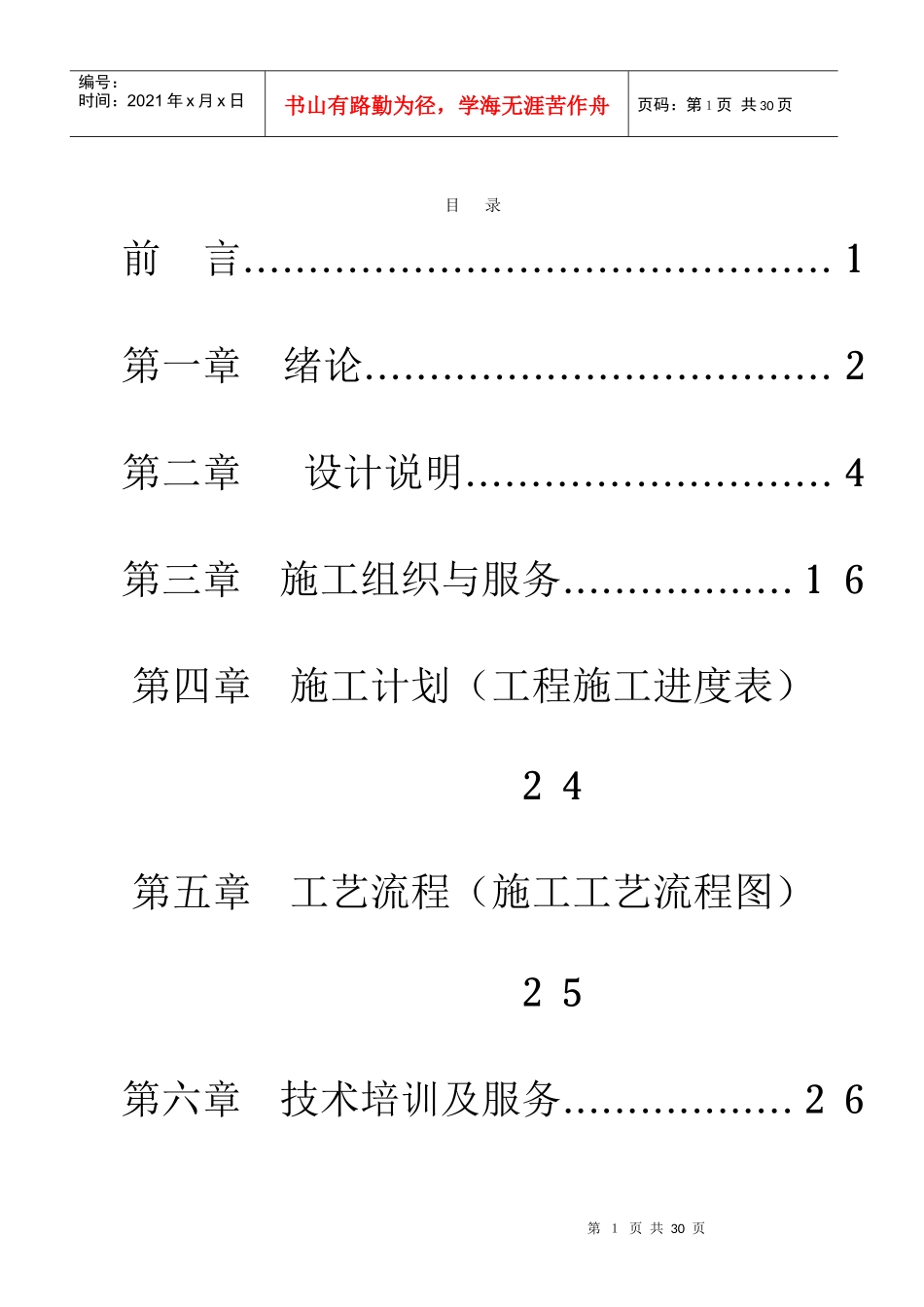

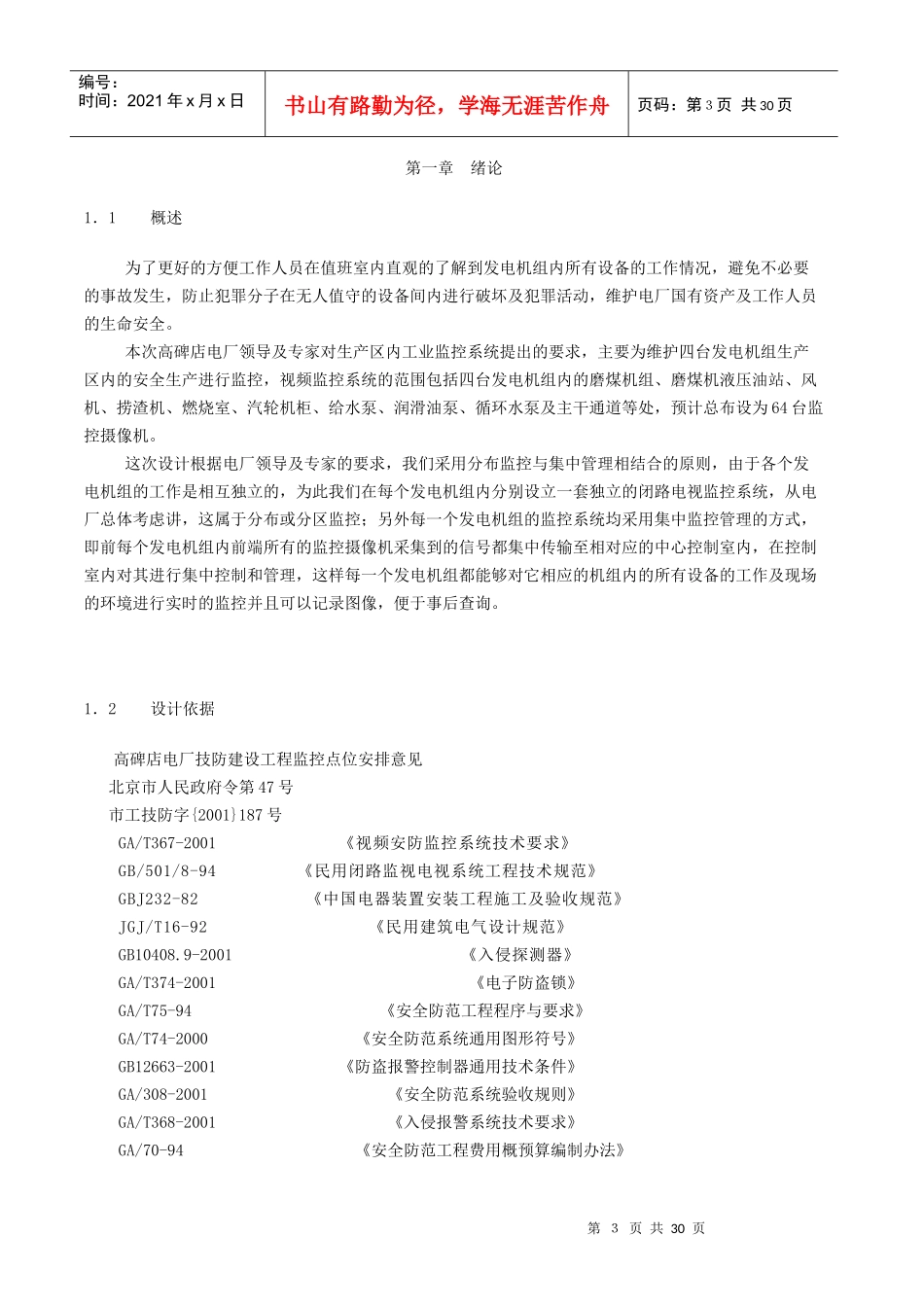

第１页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共30页目录前言.............................................１第一章绪论....................................２第二章设计说明............................４第三章施工组织与服务..................１６第四章施工计划（工程施工进度表）２４第五章工艺流程（施工工艺流程图）２５第六章技术培训及服务..................２６第２页共30页第１页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共30页前言电力行业为我们国家重点扶持的行业，华能集团是在1988年经国务院批准成立的，是一家“以电为主，综合发展”的特大型国有独资发电集团。高碑店热电厂位于北京市东郊高碑店，是由北京国际电力开发投资公司与华能国际电力开发公司共同出资建设。高碑店热电厂拥有两台16.5万千瓦和两台22万千瓦燃煤供热发电机组，77万千瓦的装机总容量使其工业供汽能力达到600吨/小时，采暖供热面积达1250万平方米。由于电厂的高压电器、设备较多，强电电缆纵横交错，电磁干扰非常复杂，发电机组内温度较高，现场环境极为恶劣，对工业及安全监控系统本身的实用性、先进性和可靠性要求极高。今天，我们有幸为保卫这圣地的安全贡献自己一份力量的时候，我们深深的感到，这项光荣的任务不仅昭示着一种荣耀，更提醒着一种艰辛和责任。愿通过我们的努力让高碑店电厂的工作人员在值班室更能快捷、方便的观察到发电机组内所有设备的工作运行情况。第３页共30页第２页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共30页第一章绪论1．1概述为了更好的方便工作人员在值班室内直观的了解到发电机组内所有设备的工作情况，避免不必要的事故发生，防止犯罪分子在无人值守的设备间内进行破坏及犯罪活动，维护电厂国有资产及工作人员的生命安全。本次高碑店电厂领导及专家对生产区内工业监控系统提出的要求，主要为维护四台发电机组生产区内的安全生产进行监控，视频监控系统的范围包括四台发电机组内的磨煤机组、磨煤机液压油站、风机、捞渣机、燃烧室、汽轮机柜、给水泵、润滑油泵、循环水泵及主干通道等处，预计总布设为64台监控摄像机。这次设计根据电厂领导及专家的要求，我们采用分布监控与集中管理相结合的原则，由于各个发电机组的工作是相互独立的，为此我们在每个发电机组内分别设立一套独立的闭路电视监控系统，从电厂总体考虑讲，这属于分布或分区监控；另外每一个发电机组的监控系统均采用集中监控管理的方式，即前每个发电机组内前端所有的监控摄像机采集到的信号都集中传输至相对应的中心控制室内，在控制室内对其进行集中控制和管理，这样每一个发电机组都能够对它相应的机组内的所有设备的工作及现场的环境进行实时的监控并且可以记录图像，便于事后查询。1．2设计依据高碑店电厂技防建设工程监控点位安排意见北京市人民政府令第47号市工技防字{2001}187号GA/T367-2001《视频安防监控系统技术要求》GB/501/8-94《民用闭路监视电视系统工程技术规范》GBJ232-82《中国电器装置安装工程施工及验收规范》JGJ/T16-92《民用建筑电气设计规范》GB10408.9-2001《入侵探测器》GA/T374-2001《电子防盗锁》GA/T75-94《安全防范工程程序与要求》GA/T74-2000《安全防范系统通用图形符号》GB12663-2001《防盗报警控制器通用技术条件》GA/308-2001《安全防范系统验收规则》GA/T368-2001《入侵报警系统技术要求》GA/70-94《安全防范工程费用概预算编制办法》第４页共30页第３页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共30页1．3设计原则1．3．1可靠性可靠性是安全防范系统设计中的关键，本工程可靠性更是重中之重，由于系统的瘫痪导致重大的损失和后果是不堪设想的。为此，在制作方案及选用产品时，我们主要考虑以下几点：1、既要考虑技术的先进性，又要考虑技术的成熟性。2、采取集散型分布式控制方式，从系统设计结构形式和控制方式的角度来提高系统总体的可靠性，从而达到先进性和可靠性的完美统一。3、遵循严格科学的施...
