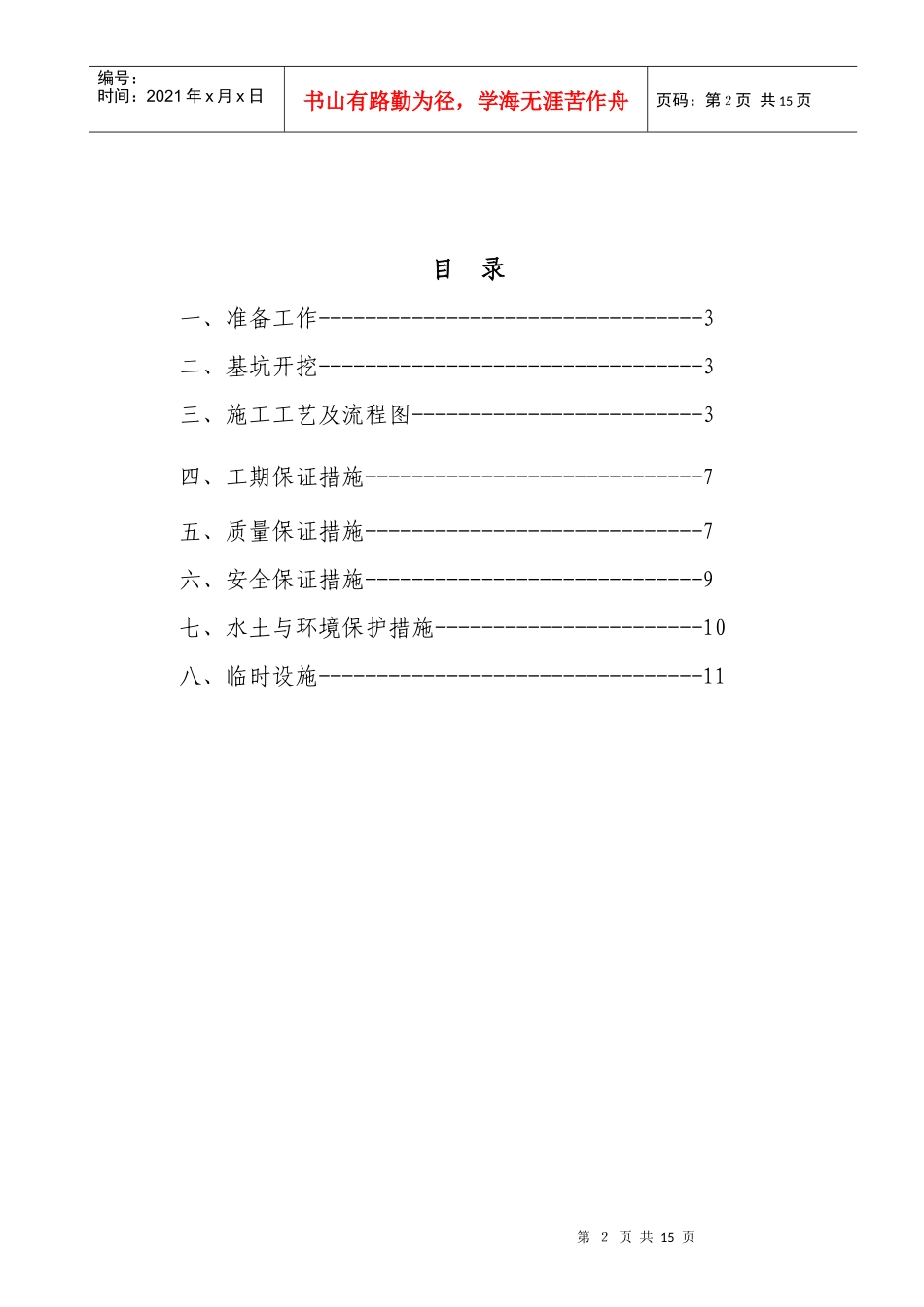

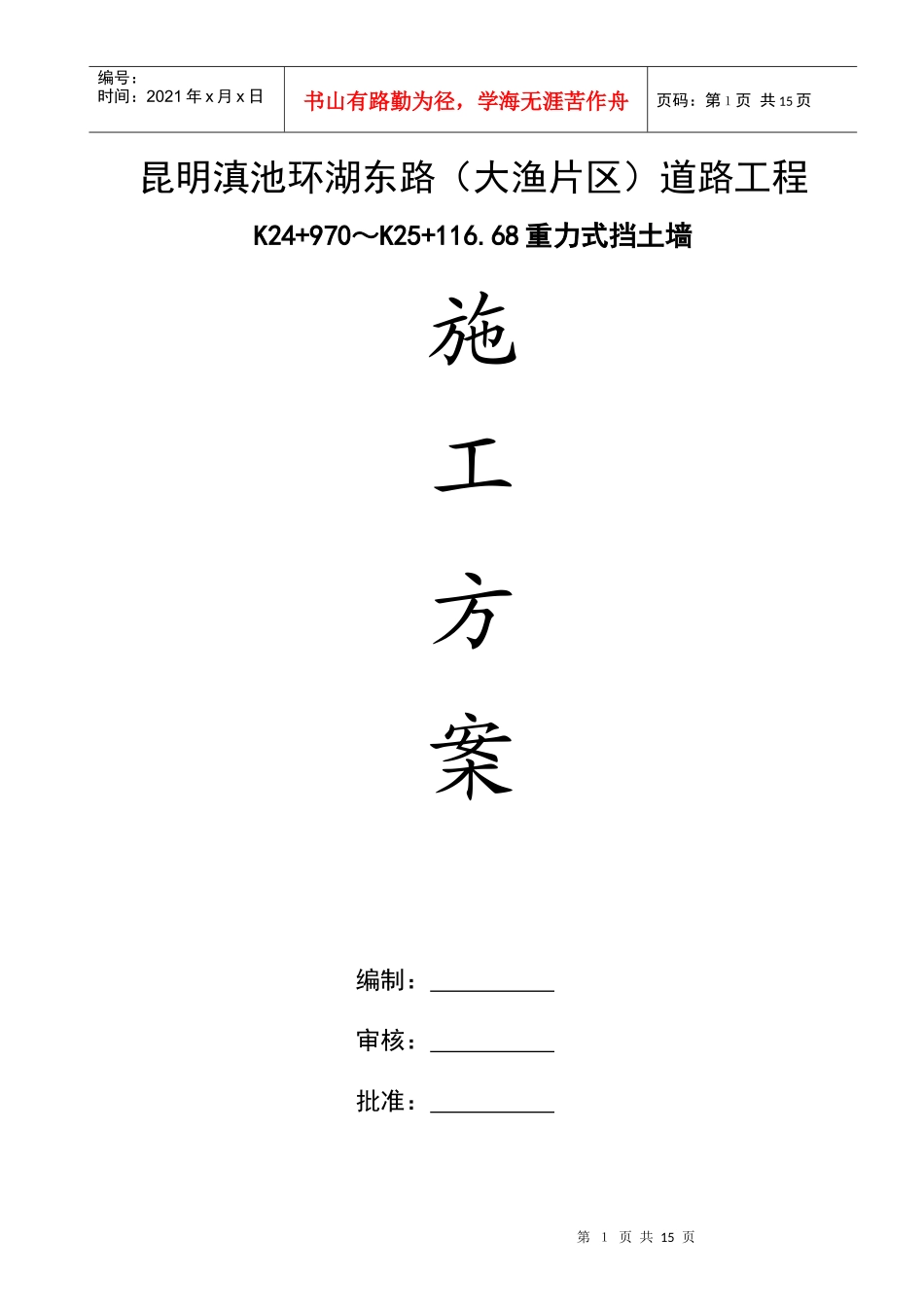

第１页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共15页昆明滇池环湖东路（大渔片区）道路工程K24+970～K25+116.68重力式挡土墙施工方案编制：审核：批准：第２页共15页第１页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共15页目录一、准备工作---------------------------------3二、基坑开挖---------------------------------3三、施工工艺及流程图-------------------------3四、工期保证措施-----------------------------7五、质量保证措施-----------------------------7六、安全保证措施-----------------------------9七、水土与环境保护措施-----------------------10八、临时设施---------------------------------11第３页共15页第２页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共15页一、准备工作：1、基础开工前，向监理工程师提交本工程施工组织设计和开工报告，经监理工程师批准后开工。2、测量放样：按图纸设计的平面位置、标高及几何尺寸进行施工放样。3、施工现场用电采用三相五线制由工地配电柜接到施工现场.4、在现场设置“施工须知”牌，标明主要技术负责人、现场质量管理员、试验检测人、安全负责人；砼、砂浆配合比、主要施工工艺及质量标准，来指导施工。二、基坑开挖：1、将基坑控制桩延长于基坑外2米处加以固定。2、基坑开挖应保持良好的排水，基坑外设置集水井，以利于基底排水。3、用挖机开挖至设计标高+20cm处，然后人工挖除剩余20cm土，以免机械扰动原状土或超挖。4、基坑开挖后应检验基底承载力，合格后，妥善修整，在最短的时间内放样、装模，用30cm级配碎石封底再进行C15混凝土基座浇筑。若承载力达不到设计要求，应按重力式挡土墙通用图进行基底扩大基础处理。三、施工工艺及流程图1、基底处理：该段挡墙K24+970-K25+130基底铺设30厘米厚级配碎石垫层，开挖基坑后，先对基底整平、夯实；再进行碎石填第４页共15页第３页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共15页筑，碎石分层填筑压实，分层压实，压路机无法压实的地方采用小型打夯机进行夯实。2、C15混凝土基础：开挖基坑及处理后，检验基底尺寸及标高，报请监理工程师验收合格后方可浇筑基础。墙身为7.5号水泥砂浆砌筑片石，片石厚度不小于150mm，沉降缝每隔10～15m设置一道，当墙顶填土高度渐变时，在渐变段起止处须设置一道。缝宽2～3cm，缝内用沥青麻絮沿墙内、外、顶三边填塞，填塞深度为15cm.3、浆砌墙身：待基础浇筑后，进行墙身的放样。墙身为7.5号水泥砂浆砌筑片石、块石，片石厚度不小于150mm，墙面采用块石镶面，块石厚度统一采用250mm,宽度为厚度的1.5～2.0倍，长度为厚度的1.5～3.0倍。在砌筑第一层时，湿润基础浆砌片石后再坐浆砌筑。在墙身砌筑时采用样板挂线或两面立杆挂线，内、外面线保证顺直整齐，外面逐层收坡，在施工过程中要经常校正线杆，以保证砌体各部尺寸符合图纸要求。砌体分层砌筑，2—3层为一个工作层，每一工作层大致找平，砌筑前每一石块均用净水洗净使其彻底饱和，所有石块应座于新拌砂浆之上，在砂浆凝固前，所有缝应满浆，石块固定就位。相对长和短的石块应交错铺在同一层并和帮衬石或腹石交错锁结，上下层竖缝错开距离不小于100mm，可以用厚度不比缝宽大的石片填塞竖缝，片石应被砂浆包裹，砌筑上层时不能振动下层，不能在已砌筑好的砌体上翻掷、滚动和敲击石块。选用表面整齐的块石作为角隅石及镶面石。石砌筑完成后进行勾缝，第５页共15页第４页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共15页勾缝凹槽宽度控制在10mm-16mm。墙身沉降缝与基础沉降缝竖直贯通，用沥青麻筋填塞，各工作段的分段位置应在沉降缝处，各段水平缝要保持一致，相邻段的高差不能超过25cm。勾缝完成后，加强养生。待其强度达到设计强度70%后，方可进行墙背回填，墙背填料最好用土夹石和卵石，尽可能避免采用膨胀土和高塑土，并做到分层填筑，分层夯实。严禁将墙内边坡砌成光滑面。4、每隔2-3米上下错列...
