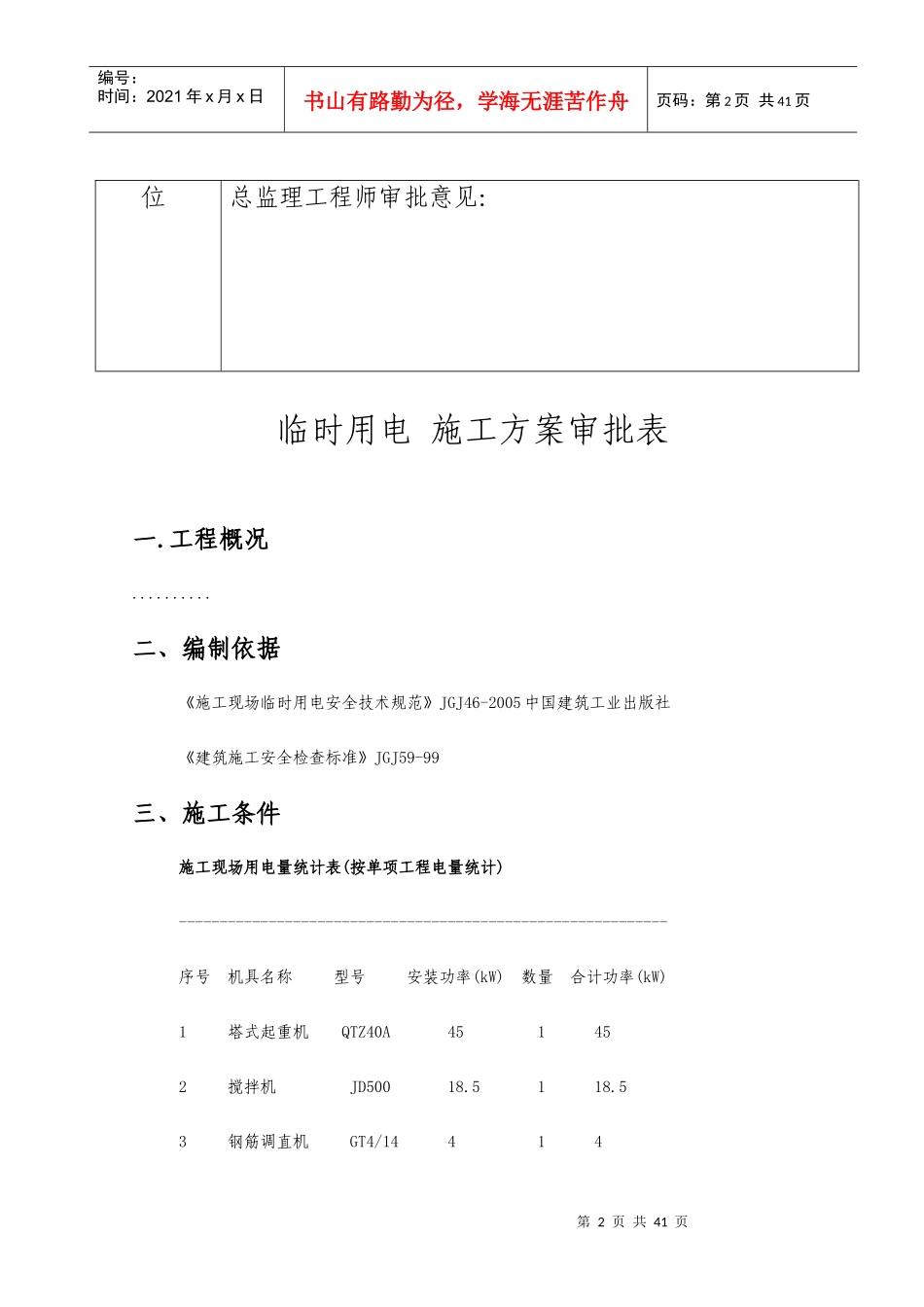

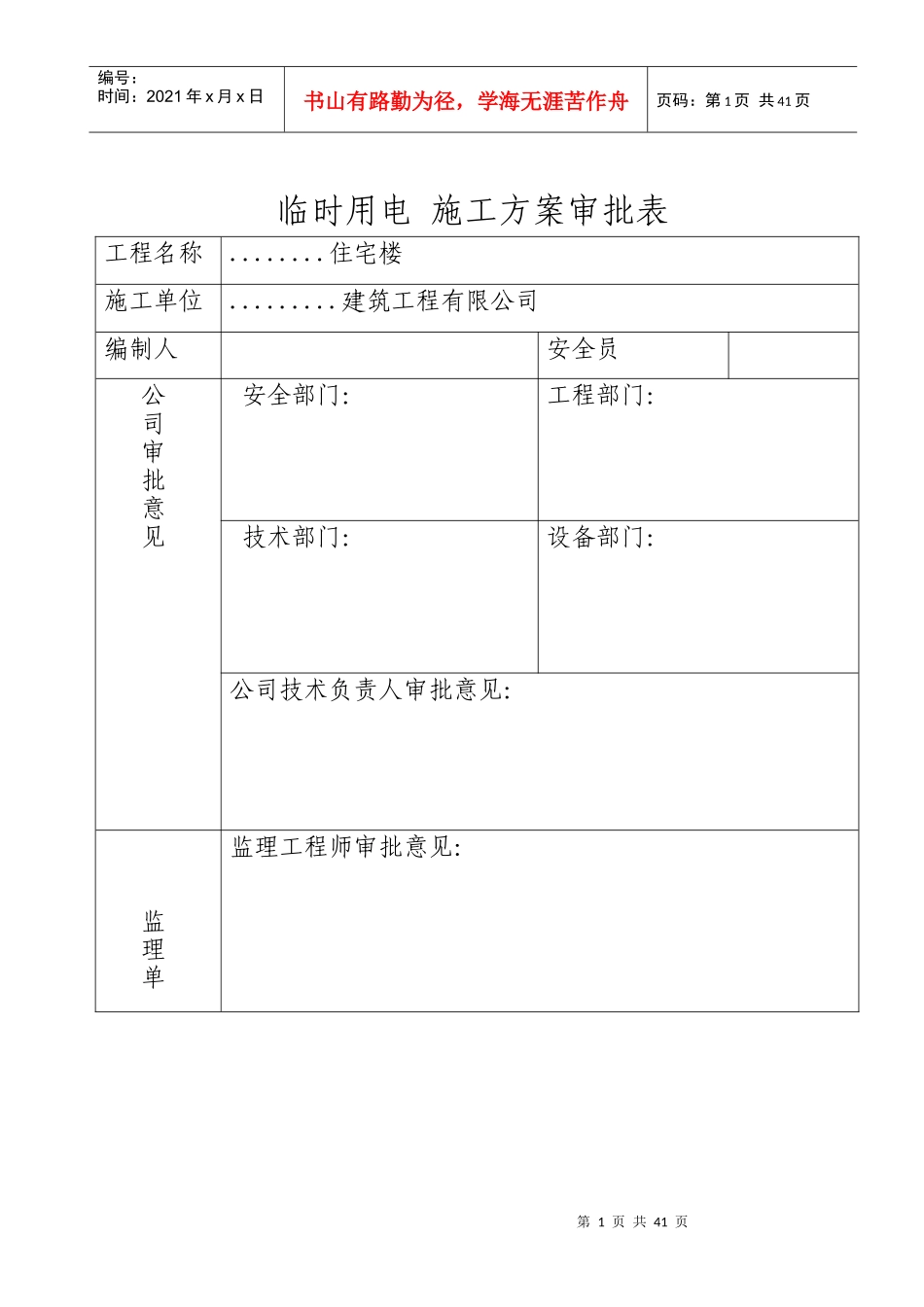

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页临时用电施工方案审批表工程名称........住宅楼施工单位.........建筑工程有限公司编制人安全员公司审批意见安全部门：工程部门：技术部门：设备部门：公司技术负责人审批意见：监理单监理工程师审批意见：第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页临时用电施工方案审批表一.工程概况..........二、编制依据《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99三、施工条件施工现场用电量统计表(按单项工程电量统计)------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ40A451452搅拌机JD50018.5118.53钢筋调直机GT4/14414位总监理工程师审批意见：第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页4钢筋弯曲机WJ403135交流电焊机BX3-120-19196木工圆锯MJ1043137蛙式夯土机HW-321.511.58插入式振动器ZX501.111.19平板式振动器ZB111.111.1四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.2Cosφ=0.6tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=45kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×45=56.92kWPjs=Kx×Pe=0.2×56.92=11.38kWQjs=Pjs×tgφ=11.38×1.33=15.18kvar第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页(2)、自落式混凝土搅拌机Kx=0.75Cosφ=0.85tgφ=0.62Pjs=0.75×18.5=13.88kWQjs=Pjs×tgφ=13.88×0.62=8.6kvar(3)、钢筋调直机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×4=1.2kWQjs=Pjs×tgφ=1.2×1.02=1.22kvar(4)、钢筋弯曲机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×3=0.9kWQjs=Pjs×tgφ=0.9×1.02=0.92kvar(5)、交流电焊机Kx=0.35Cosφ=0.4tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=9×0.4=3.6kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×3.6=2.55kWPjs=Kx×Pe=0.35×2.55=0.89kWQjs=Pjs×tgφ=0.89×2.29=2.04kvar(6)、木工圆锯Kx=0.3Cosφ=0.6tgφ=1.33Pjs=0.3×3=0.9kWQjs=Pjs×tgφ=0.9×1.33=1.2kvar(7)、蛙式夯土机第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页Kx=0.5Cosφ=0.55tgφ=1.52Pjs=0.5×1.5=0.75kWQjs=Pjs×tgφ=0.75×1.52=1.14kvar(8)、插入式振动器Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×1.1=0.33kWQjs=Pjs×tgφ=0.33×1.02=0.34kvar(9)、平板式振动器Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×1.1=0.33kWQjs=Pjs×tgφ=0.33×1.02=0.34kvar(10)总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率Pjs=Kx×ΣPjs=0.9×(11.38+13.88+1.2+0.9+0.89+0.9+0.75+0.33+0.33)=27.504kW总的无功功率Qjs=Kx×ΣQjs=0.9×(15.18+8.6+1.22+0.92+2.04+1.2+1.14+0.34+0.34)=27.877kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(27.5042+27.8772)1/2=39.161kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=39.161/(1.732×0.38)=59.501A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页气明敷,室外架空铜导线按机械强度的最小截面为10mm2，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面...
