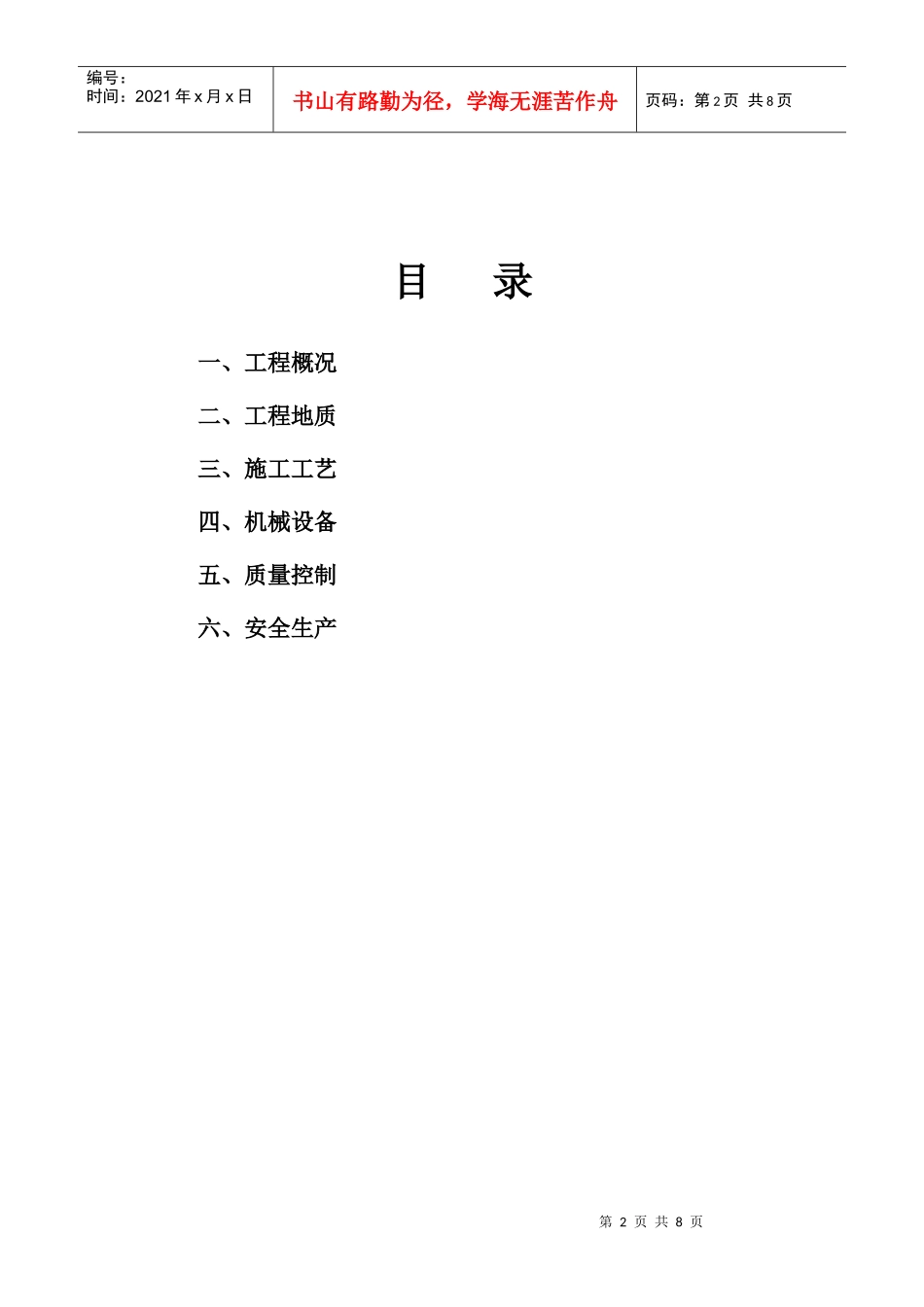

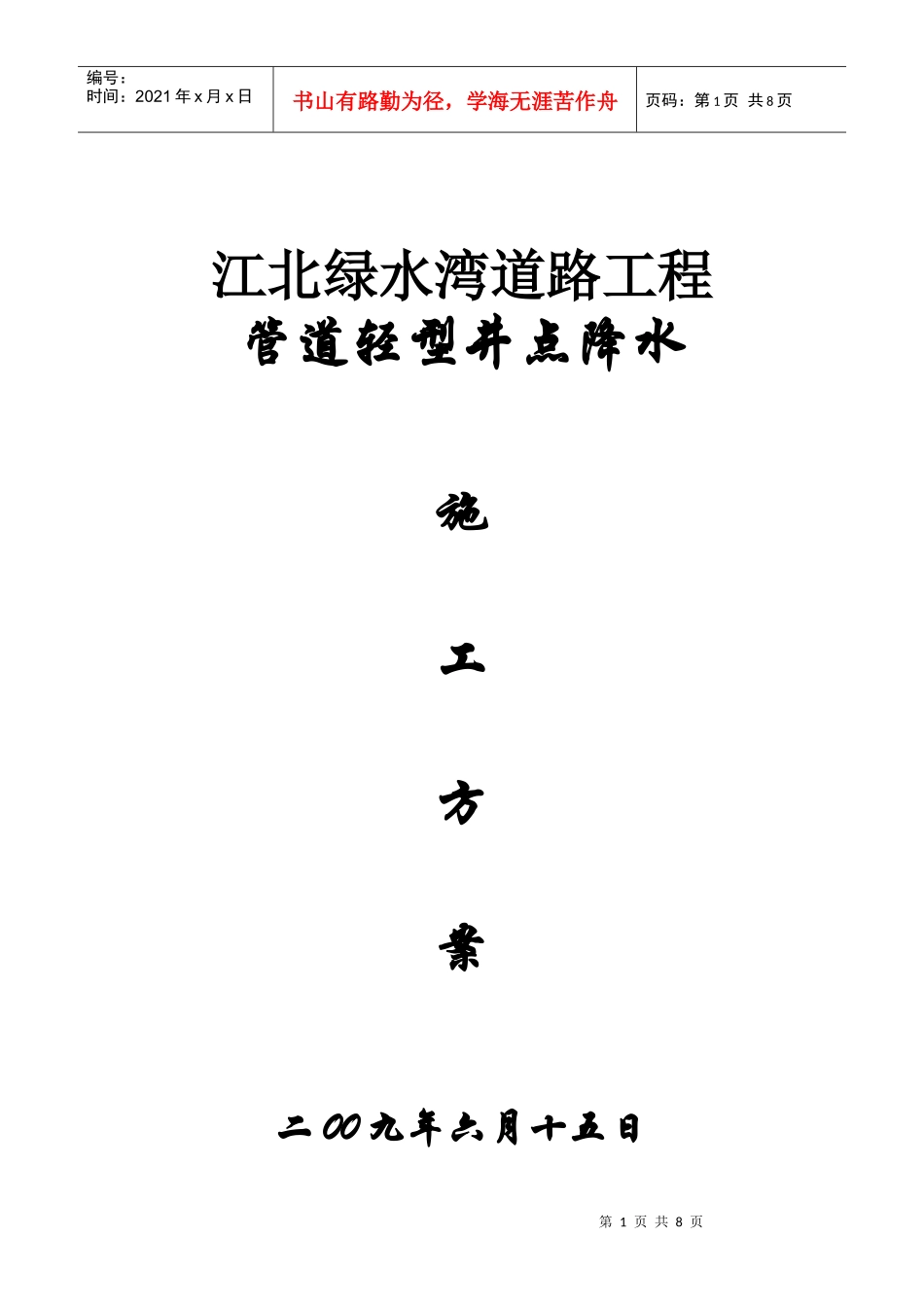

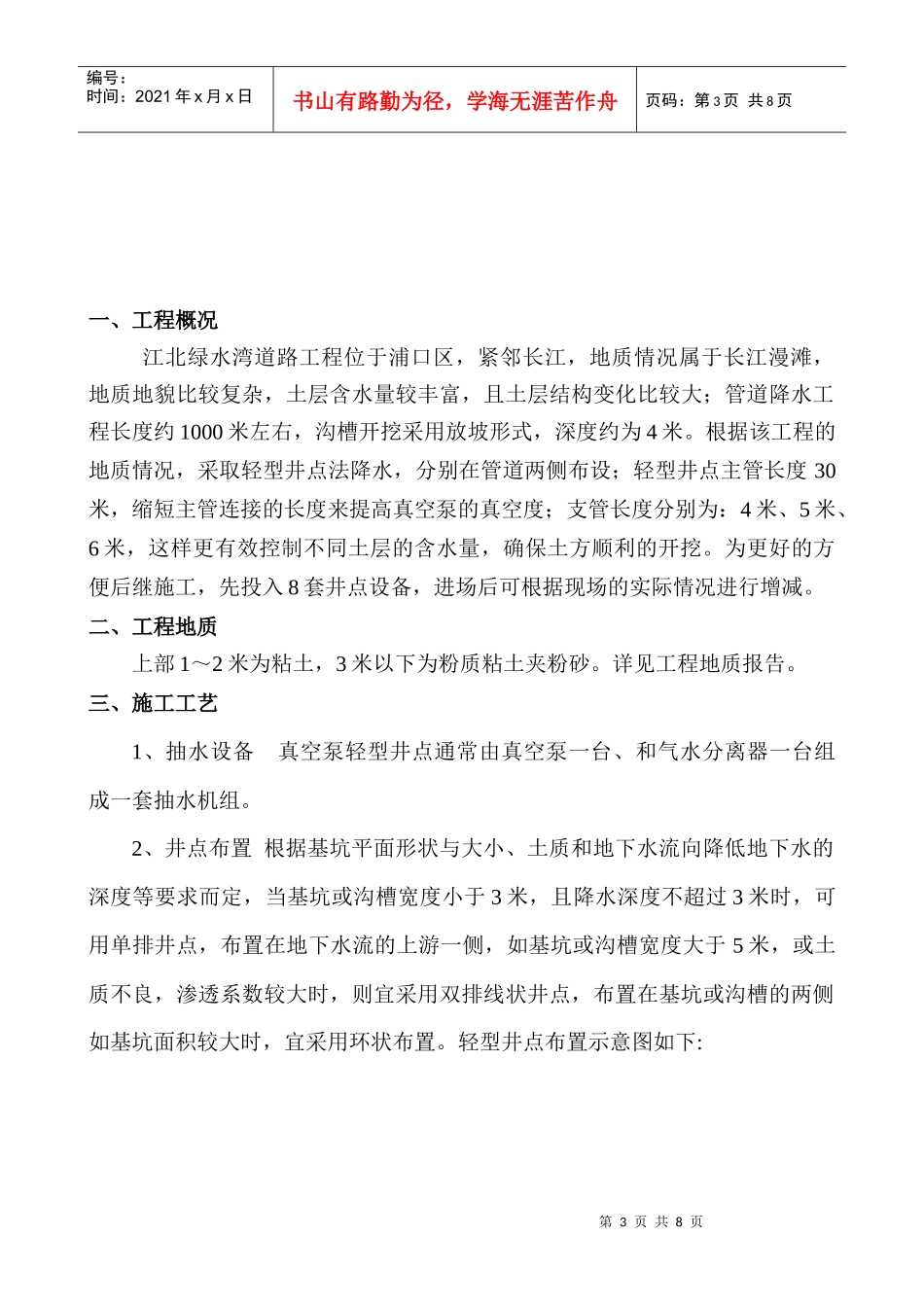

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页江北绿水湾道路工程管道轻型井点降水施工方案二00九年六月十五日第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页目录一、工程概况二、工程地质三、施工工艺四、机械设备五、质量控制六、安全生产第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页一、工程概况江北绿水湾道路工程位于浦口区，紧邻长江，地质情况属于长江漫滩，地质地貌比较复杂，土层含水量较丰富，且土层结构变化比较大；管道降水工程长度约1000米左右，沟槽开挖采用放坡形式，深度约为4米。根据该工程的地质情况，采取轻型井点法降水，分别在管道两侧布设；轻型井点主管长度30米，缩短主管连接的长度来提高真空泵的真空度；支管长度分别为：4米、5米、6米，这样更有效控制不同土层的含水量，确保土方顺利的开挖。为更好的方便后继施工，先投入8套井点设备，进场后可根据现场的实际情况进行增减。二、工程地质上部1～2米为粘土，3米以下为粉质粘土夹粉砂。详见工程地质报告。三、施工工艺1、抽水设备真空泵轻型井点通常由真空泵一台、和气水分离器一台组成一套抽水机组。2、井点布置根据基坑平面形状与大小、土质和地下水流向降低地下水的深度等要求而定，当基坑或沟槽宽度小于3米，且降水深度不超过3米时，可用单排井点，布置在地下水流的上游一侧，如基坑或沟槽宽度大于5米，或土质不良，渗透系数较大时，则宜采用双排线状井点，布置在基坑或沟槽的两侧如基坑面积较大时，宜采用环状布置。轻型井点布置示意图如下:第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页3、井点管的埋设深度：H=H1+h+IL+0.2HMAX=0.2+1.0+28×1/15+0.2=5.1(m)H1——井点管埋设面至槽底的距离（m）H——降低后的地下水位至槽底的最小距离，本工程取1.0mI——地下水降落坡度，本工程取1/15L——井点管至需要降低地下水位的水平距离（m）由于考虑到施工雨季影响，地下水位受大气降水补给，水位高、水量大的情况，为确保基础施工的顺利进行，在施工时做好地表水和自然降水的疏导和排除，防止地表水流入和渗入。在坑外范围内加强路面排水，用水泵将路面积水抽排至排水沟内。4、轻型井点降水自基坑开挖前5天起运行，直至该池体满水试验结束、回填至管地下水位标高以上时才能停止，中途必须保证机械设备完好和供电，以免基坑坍塌。5、轻型井点设计计算如下：第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页涌水量计算井点系统涌水量是以水井理论为依据的，涌水量用下式计算：Q=[1.366k×(2H0-S)×S]/(LgR-LgX0)=[1.366×0.122688(2×6.48-2.6)2.6]/（Lg30-Lg28）=150.676m3式中Q——井点系统总涌水量（m3/d）=2.147m3/dK——渗透系统（m/d）根据地质报告取1.42×10-4cm/s即为12.2688×10-2m/dH0——含水层厚度（m）取1.8×(S’+L)=1.8(2.6+1.0)=6.48mR——抽取影响半径（m）S——水位降低值（m）取2.6mX0——基坑半径（m）取28mR=S×1/I=30m（I——降水坡度，取1/15）确定井点管数量与间距a.井点管需要根数按下列式进行计算n=m×Q/q=1.1×150.6762/4.868=34根q=65πdl3√k=4.868m3/dd——滤管直径（m）取0.048ml——滤管长度（m）取1.0mk——取12.2688×10-2(m/d)6、沉管在基坑距开挖边线1米左右先安放集水总管，总管长度为6米和4米以搭第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页配使用，直径为65mm。井点管间距为1.2～1.5米，规格为38mm钢管，长度为4米、5米、6米。井点管下部1米为滤水管，管壁上钻直径12mm的孔呈梅花形分布。管壁外包两层滤网，内层为细滤网，采用30~50孔/cm的生丝布；外层用8~10孔/cm的尼龙丝布。在管壁和滤网间用铁丝缠成螺旋隔开。滤网外围再缠一层8号粗铁丝保护滤网。冲孔时，先用小型钻机作起重设备将冲管吊起并插在井点位置上，然后开动高压水泵。一般压力为0.6~1.2Mpa，将土冲松。冲孔时...
