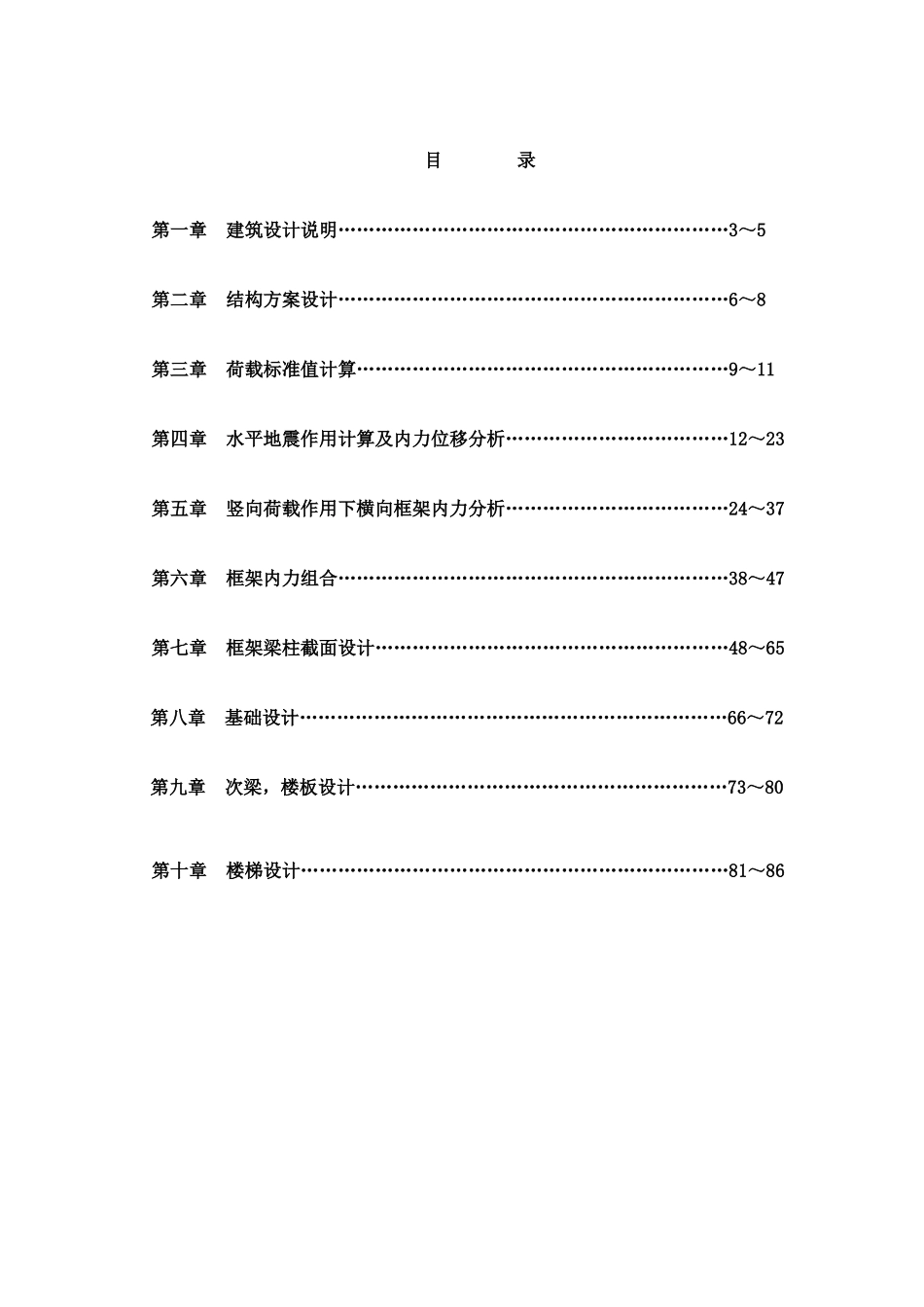

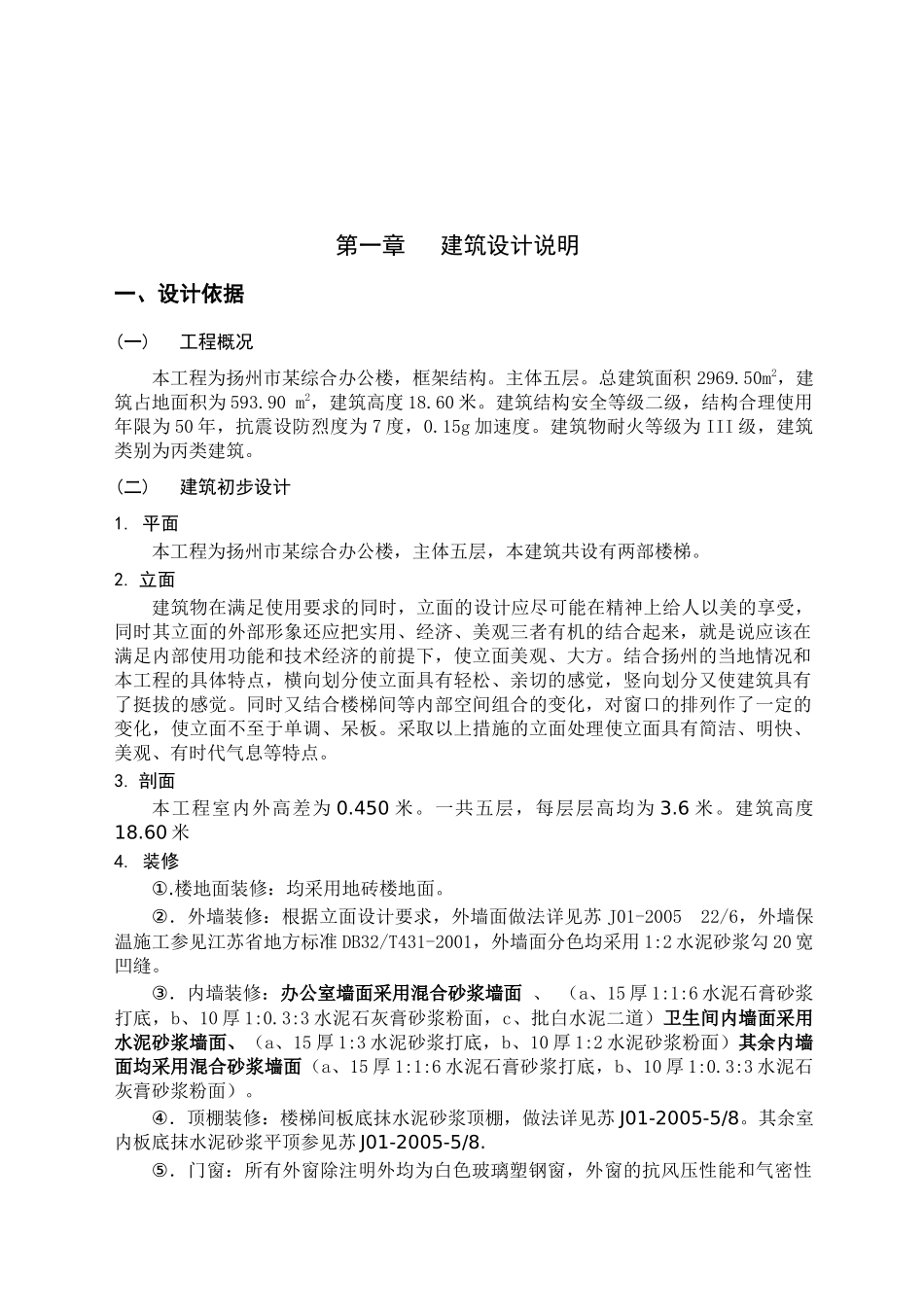

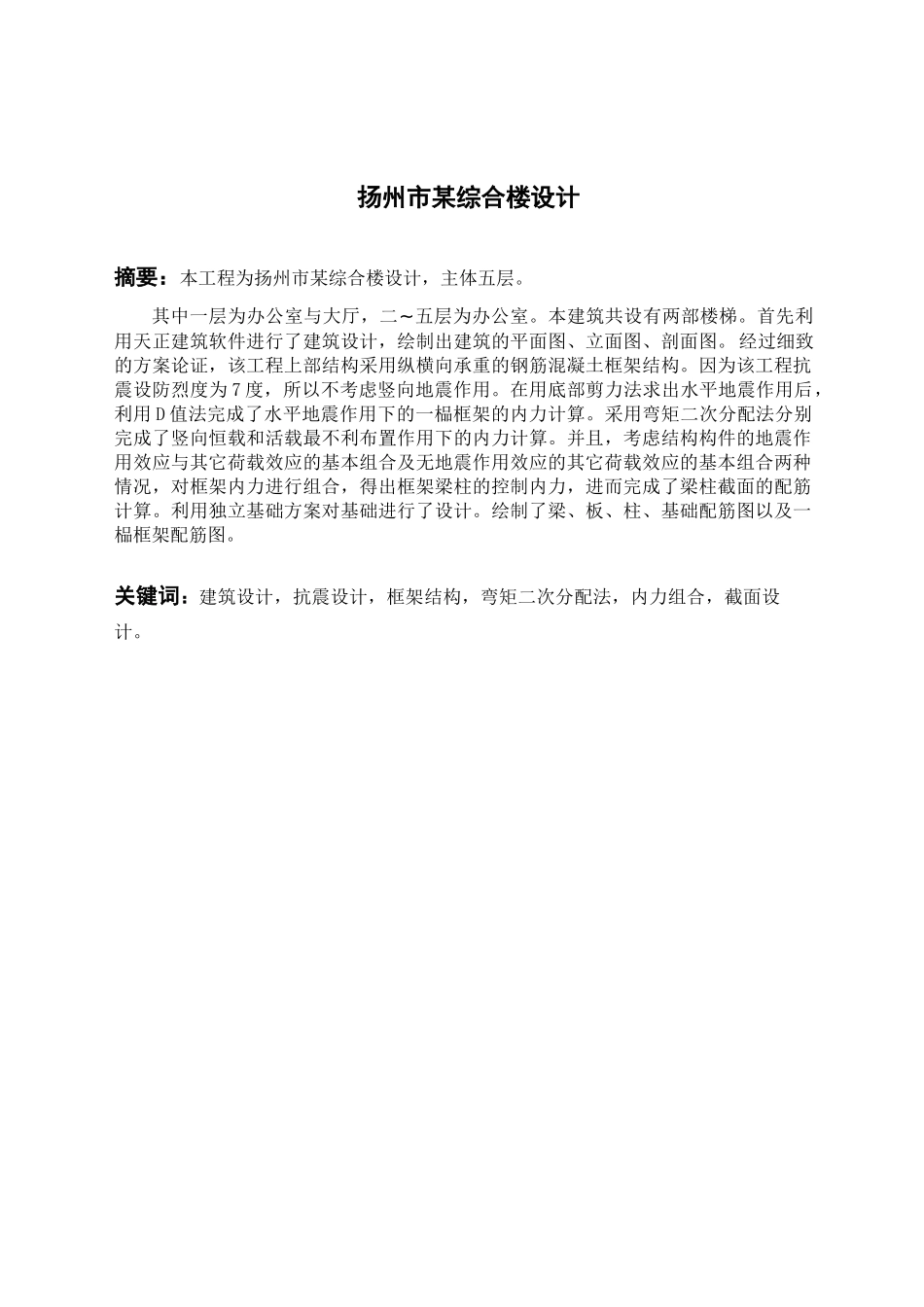

扬州市某综合楼设计摘要：本工程为扬州市某综合楼设计，主体五层。其中一层为办公室与大厅，二~五层为办公室。本建筑共设有两部楼梯。首先利用天正建筑软件进行了建筑设计，绘制出建筑的平面图、立面图、剖面图。经过细致的方案论证，该工程上部结构采用纵横向承重的钢筋混凝土框架结构。因为该工程抗震设防烈度为7度，所以不考虑竖向地震作用。在用底部剪力法求出水平地震作用后，利用D值法完成了水平地震作用下的一榀框架的内力计算。采用弯矩二次分配法分别完成了竖向恒载和活载最不利布置作用下的内力计算。并且，考虑结构构件的地震作用效应与其它荷载效应的基本组合及无地震作用效应的其它荷载效应的基本组合两种情况，对框架内力进行组合，得出框架梁柱的控制内力，进而完成了梁柱截面的配筋计算。利用独立基础方案对基础进行了设计。绘制了梁、板、柱、基础配筋图以及一榀框架配筋图。关键词：建筑设计，抗震设计，框架结构，弯矩二次分配法，内力组合，截面设计。目录第一章建筑设计说明………………………………………………………3～5第二章结构方案设计………………………………………………………6～8第三章荷载标准值计算……………………………………………………9～11第四章水平地震作用计算及内力位移分析………………………………12～23第五章竖向荷载作用下横向框架内力分析………………………………24～37第六章框架内力组合………………………………………………………38～47第七章框架梁柱截面设计…………………………………………………48～65第八章基础设计……………………………………………………………66～72第九章次梁，楼板设计……………………………………………………73～80第十章楼梯设计……………………………………………………………81～86第一章建筑设计说明一、设计依据(一)工程概况本工程为扬州市某综合办公楼，框架结构。主体五层。总建筑面积2969.50m2，建筑占地面积为593.90m2，建筑高度18.60米。建筑结构安全等级二级，结构合理使用年限为50年，抗震设防烈度为7度，0.15g加速度。建筑物耐火等级为III级，建筑类别为丙类建筑。(二)建筑初步设计1.平面本工程为扬州市某综合办公楼，主体五层，本建筑共设有两部楼梯。2.立面建筑物在满足使用要求的同时，立面的设计应尽可能在精神上给人以美的享受，同时其立面的外部形象还应把实用、经济、美观三者有机的结合起来，就是说应该在满足内部使用功能和技术经济的前提下，使立面美观、大方。结合扬州的当地情况和本工程的具体特点，横向划分使立面具有轻松、亲切的感觉，竖向划分又使建筑具有了挺拔的感觉。同时又结合楼梯间等内部空间组合的变化，对窗口的排列作了一定的变化，使立面不至于单调、呆板。采取以上措施的立面处理使立面具有简洁、明快、美观、有时代气息等特点。3.剖面本工程室内外高差为0.450米。一共五层，每层层高均为3.6米。建筑高度18.60米4.装修①.楼地面装修：均采用地砖楼地面。②．外墙装修：根据立面设计要求，外墙面做法详见苏J01-200522/6，外墙保温施工参见江苏省地方标准DB32/T431-2001，外墙面分色均采用1:2水泥砂浆勾20宽凹缝。③．内墙装修：办公室墙面采用混合砂浆墙面、（a、15厚1:1:6水泥石膏砂浆打底，b、10厚1:0.3:3水泥石灰膏砂浆粉面，c、批白水泥二道）卫生间内墙面采用水泥砂浆墙面、（a、15厚1:3水泥砂浆打底，b、10厚1:2水泥砂浆粉面）其余内墙面均采用混合砂浆墙面（a、15厚1:1:6水泥石膏砂浆打底，b、10厚1:0.3:3水泥石灰膏砂浆粉面）。④．顶棚装修：楼梯间板底抹水泥砂浆顶棚，做法详见苏J01-2005-5/8。其余室内板底抹水泥砂浆平顶参见苏J01-2005-5/8.⑤．门窗：所有外窗除注明外均为白色玻璃塑钢窗，外窗的抗风压性能和气密性能不低于4级，水密性不低于3级。5.墙体材料外墙、内墙均为200厚混凝土小型空心砌块。（三）设计原始数据1．地质概况：⑴天然地面以下1.0～1.5m为人工填土，其下为粉土，密实，含少量铁錳质，厚度大于10m，可作为持力层，地基承载力特征值fak=200kpa。场地土类别为II类，地基土不液化。⑵地下水位在地表以下1.8m，无...
