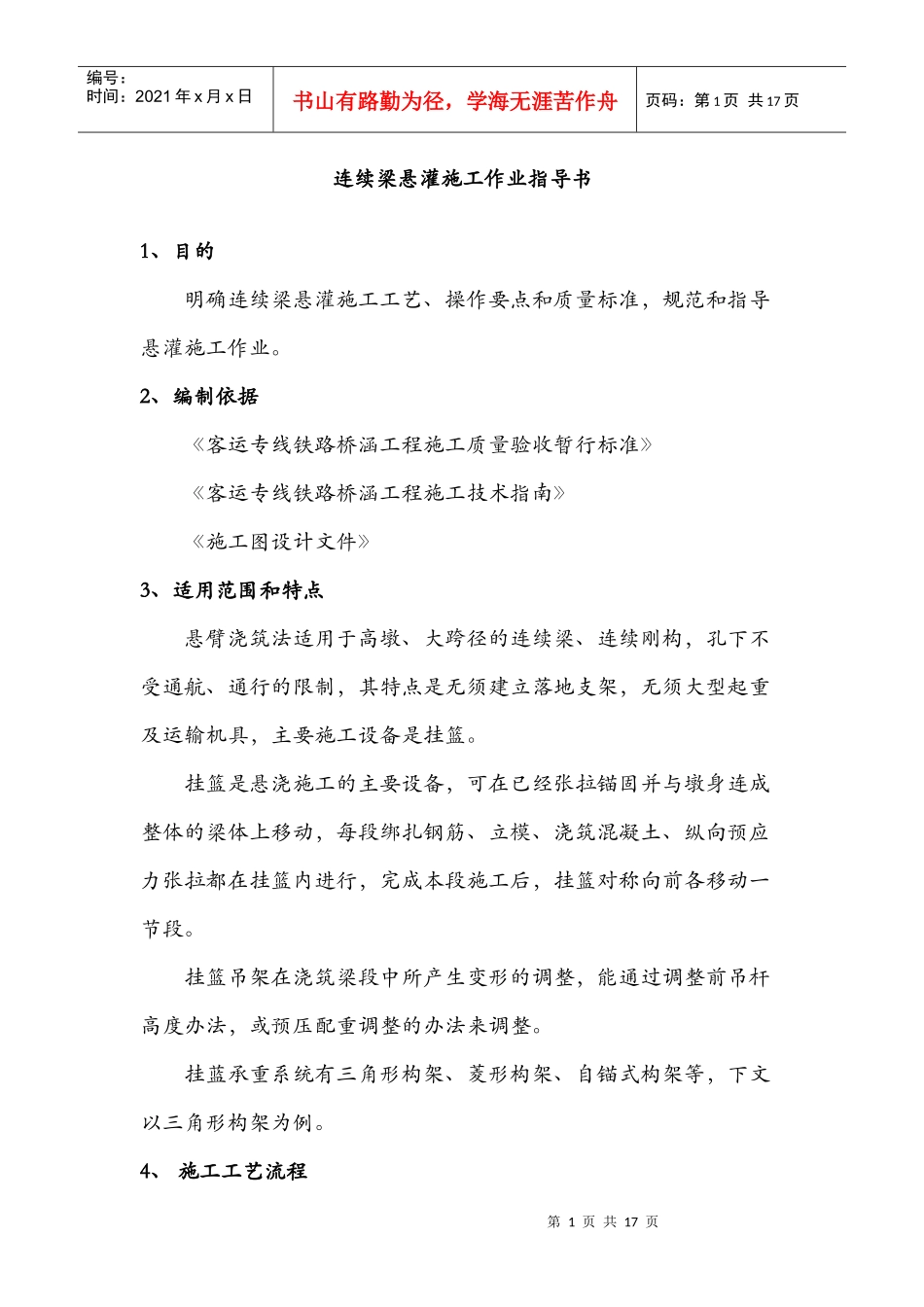

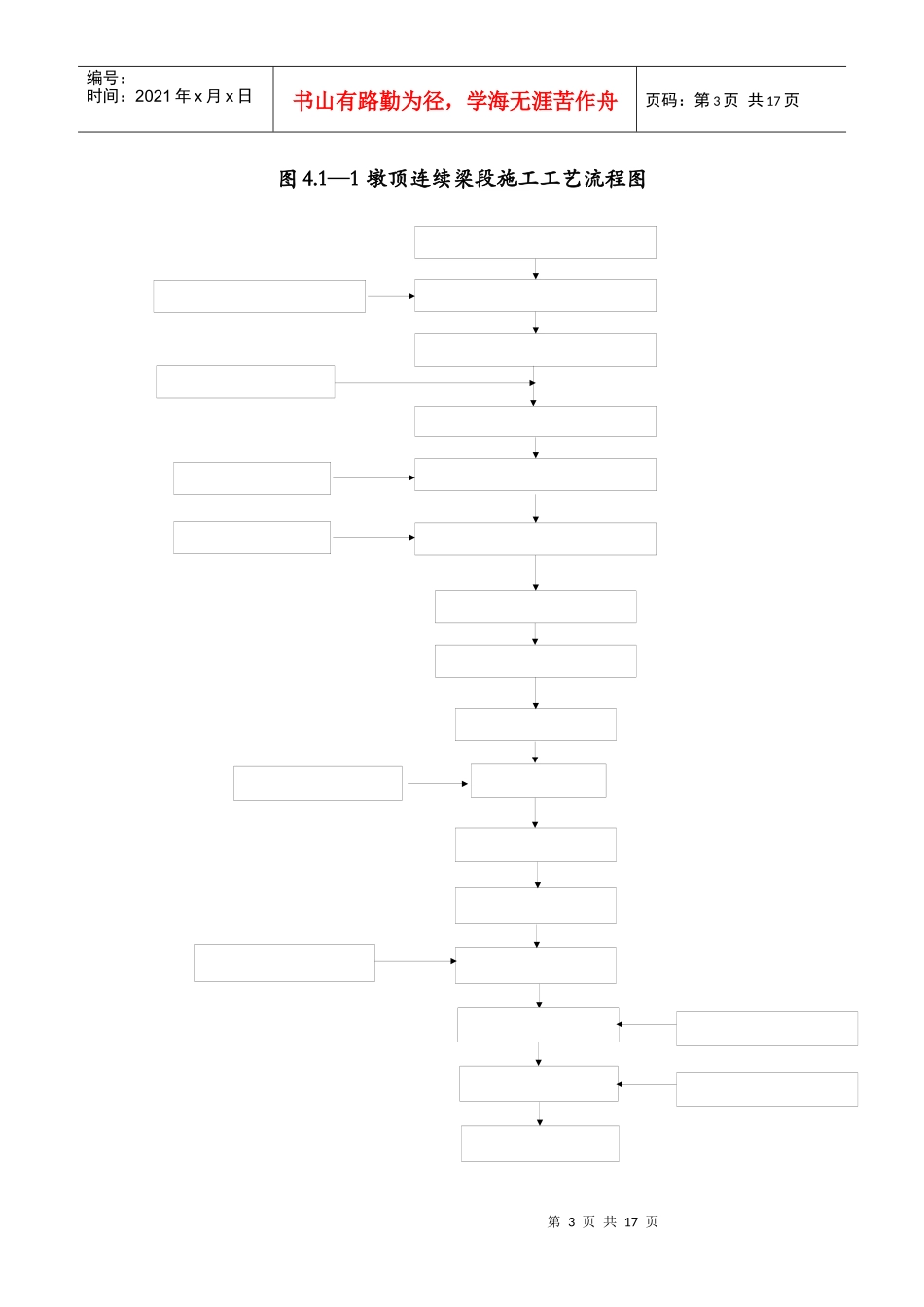

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页连续梁悬灌施工作业指导书1、目的明确连续梁悬灌施工工艺、操作要点和质量标准，规范和指导悬灌施工作业。2、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》3、适用范围和特点悬臂浇筑法适用于高墩、大跨径的连续梁、连续刚构，孔下不受通航、通行的限制，其特点是无须建立落地支架，无须大型起重及运输机具，主要施工设备是挂篮。挂篮是悬浇施工的主要设备，可在已经张拉锚固并与墩身连成整体的梁体上移动，每段绑扎钢筋、立模、浇筑混凝土、纵向预应力张拉都在挂篮内进行，完成本段施工后，挂篮对称向前各移动一节段。挂篮吊架在浇筑梁段中所产生变形的调整，能通过调整前吊杆高度办法，或预压配重调整的办法来调整。挂蓝承重系统有三角形构架、菱形构架、自锚式构架等，下文以三角形构架为例。4、施工工艺流程第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页4.1、墩顶梁段施工工艺流程详见图4.1—1。4.2、悬臂浇筑施工工艺流程详见图4.2—1。4.3、合拢段施工工艺流程详见图4.3—1。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页图4.1—1墩顶连续梁段施工工艺流程图第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页图4.2—1悬臂浇筑施工工艺流程图循环N次第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页图4.3—1合拢段施工工艺流程图第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页5、施工方法及工艺要求5.1挂篮设计5.1.1、挂篮组成挂篮由承重系统、底模系统、侧模系统、走行系统和锚固系统五大部分组成（见表5.1.1-1）。表5.1.1-1挂篮组成项目内容承重系统三角形结合梁、前上横梁、后上横梁底模系统纵梁、前下横梁、后下横梁、模板系统侧模系统内外侧模支架、模板、吊梁、滑梁走行系统三角结合梁走行系统、侧模走行系统、内模走行系统锚固系统压紧器、锚固筋等5.1.2、挂篮设计主要参数（1）梁段最大重量；（2）梁段最大长度；（3）梁高变化范围；（4）最大梁宽包括顶板、底板宽；（5）曲线段翼缘板坡度变化；（6）梁段顶板单侧加宽量；第7页共17页第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页（7）梁段底板单侧加宽量；（8）走行：无平衡重走行；行走时其抗倾覆稳定系数不小于2。（9）挂篮重量。挂篮总重量的变化不得超过设计重量的10％。（10）浇筑悬臂梁段时，可将后端临时锚固在已浇筑的梁段上，支撑平台后端横梁，可锚固于已浇筑梁段底板上。5.1.3、强度、刚度、稳定性要求挂篮强度、刚度、稳定性必须满足设计规范的要求。5.2施工方法5.2.1、墩顶梁段（0号块）施工方法（1）支架施工墩顶梁段施工采用托架或膺架施工，下部结构施工完毕后，搭设托架或膺架，托架和膺架可采用万能杆件、军用梁、贝雷梁或其它满足要求的杆件拼装，拼装完毕后进行预压，对预应力混凝土连续梁，设置墩顶梁段与桥墩临时固结装置（临时支座）。施工方案图见图5.2.1.1—1。支架施工满足以下要求：支架有足够的强度、刚度和稳定性的要求；有简便可行的脱模措施；预压重量大于浇筑混凝土的重量；第8页共17页第7页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共17页支架地基承载力必须满足要求，基础可采用明挖扩大基础、钢管桩基础或钻孔桩基础。根据混凝土及支架产生的弹性和非弹性变形，设置预留量。支架底有完好的排水系统。（2）模板墩顶梁段外侧模采用大块新制钢模，箱内腹板及横隔板采用组拼钢模，梗胁、腹板端模及人洞采用木模上钉镀锌铁皮。（3）钢筋制安、预应力管道安装、混凝土浇筑材料要求、钢筋加工绑扎、模板支立、预应力管道安装及混凝土施工、养护参考《福厦客运专线箱梁预制作业指导书》相关内容...
