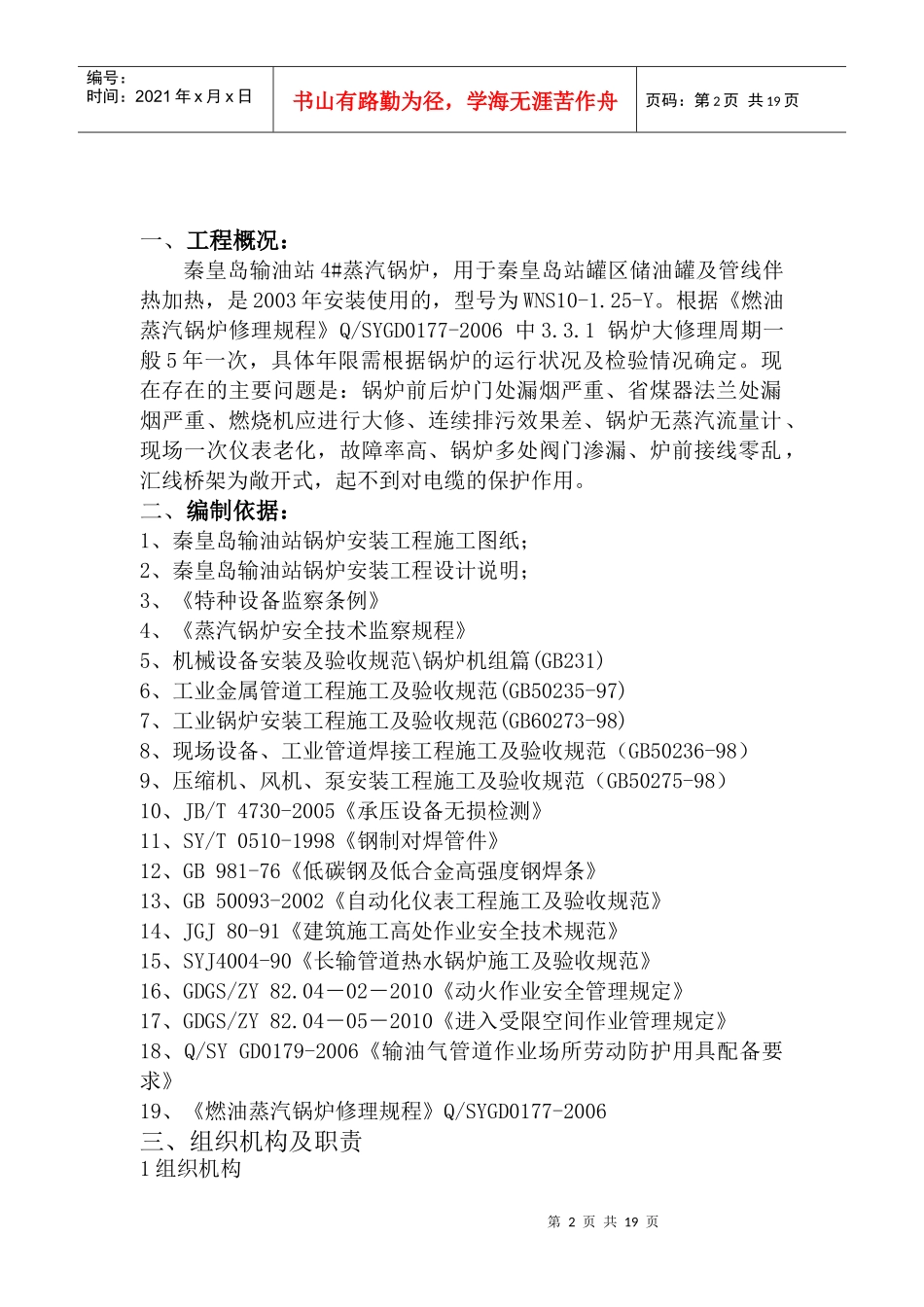

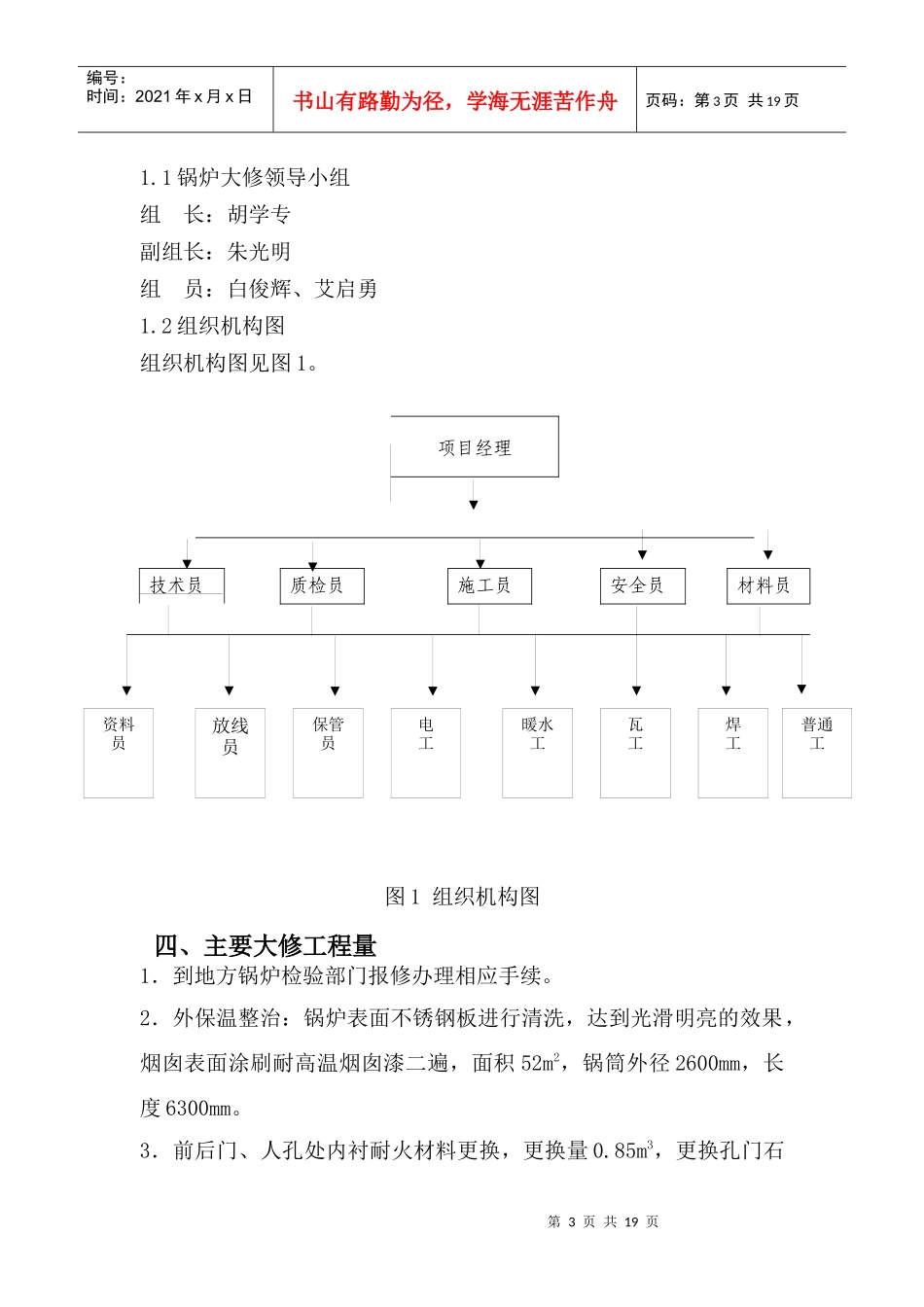

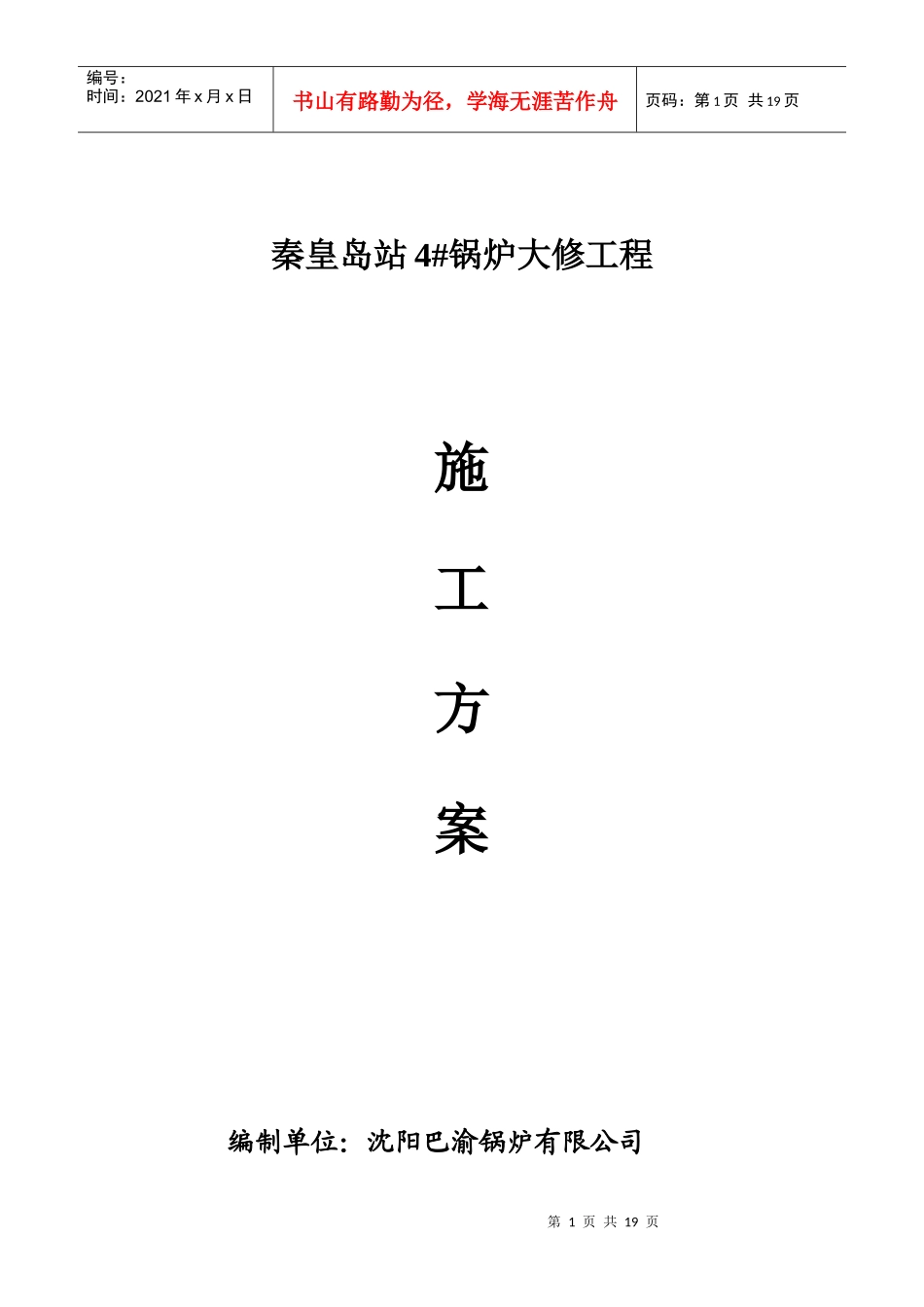

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页秦皇岛站4#锅炉大修工程施工方案编制单位：沈阳巴渝锅炉有限公司第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页一、工程概况：秦皇岛输油站4#蒸汽锅炉，用于秦皇岛站罐区储油罐及管线伴热加热，是2003年安装使用的，型号为WNS10-1.25-Y。根据《燃油蒸汽锅炉修理规程》Q/SYGD0177-2006中3.3.1锅炉大修理周期一般5年一次，具体年限需根据锅炉的运行状况及检验情况确定。现在存在的主要问题是：锅炉前后炉门处漏烟严重、省煤器法兰处漏烟严重、燃烧机应进行大修、连续排污效果差、锅炉无蒸汽流量计、现场一次仪表老化，故障率高、锅炉多处阀门渗漏、炉前接线零乱，汇线桥架为敞开式，起不到对电缆的保护作用。二、编制依据：1、秦皇岛输油站锅炉安装工程施工图纸；2、秦皇岛输油站锅炉安装工程设计说明；3、《特种设备监察条例》4、《蒸汽锅炉安全技术监察规程》5、机械设备安装及验收规范\锅炉机组篇(GB231)6、工业金属管道工程施工及验收规范(GB50235-97)7、工业锅炉安装工程施工及验收规范(GB60273-98)8、现场设备、工业管道焊接工程施工及验收规范（GB50236-98）9、压缩机、风机、泵安装工程施工及验收规范（GB50275-98）10、JB/T4730-2005《承压设备无损检测》11、SY/T0510-1998《钢制对焊管件》12、GB981-76《低碳钢及低合金高强度钢焊条》13、GB50093-2002《自动化仪表工程施工及验收规范》14、JGJ80-91《建筑施工高处作业安全技术规范》15、SYJ4004-90《长输管道热水锅炉施工及验收规范》16、GDGS/ZY82.04－02－2010《动火作业安全管理规定》17、GDGS/ZY82.04－05－2010《进入受限空间作业管理规定》18、Q/SYGD0179-2006《输油气管道作业场所劳动防护用具配备要求》19、《燃油蒸汽锅炉修理规程》Q/SYGD0177-2006三、组织机构及职责1组织机构第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页1.1锅炉大修领导小组组长：胡学专副组长：朱光明组员：白俊辉、艾启勇1.2组织机构图组织机构图见图1。项目经理技术员质检员施工员安全员材料员图1组织机构图四、主要大修工程量1．到地方锅炉检验部门报修办理相应手续。2．外保温整治：锅炉表面不锈钢板进行清洗，达到光滑明亮的效果，烟囱表面涂刷耐高温烟囱漆二遍，面积52m2，锅筒外径2600mm，长度6300mm。3．前后门、人孔处内衬耐火材料更换，更换量0.85m3，更换孔门石放线员保管员电工暖水工瓦工焊工普通工资料员第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页棉密封垫。4．前后烟箱检查，焊口检测，开焊处补焊，不合格钢板更换。5．锅炉内部检查，清理积灰。对锅炉内部全面检查，要求检查管壁厚度、焊缝质量、变形、鼓包，做好记录，更换不合格炉管（实际以检测结果为准），清理锅炉内部积灰，6.对看火孔、防爆门、人孔门拆除并恢复，更换全部耐火材料及保温层，对前后烟箱进行修整。7.更换锅炉的排污系统，改成与2#锅炉相似的均布方式，更换排污阀计8个（P48H-25QDN50PN2.5，配套8个法兰截止阀J41H-25DN50），更换连续排污管线15米（DN50）.8.更换锅炉3个安全阀（A48Y-25DN80PN2.5,2台；DN50PN2.5，1台；效验合格后定压：0.86MPa和0.8MPa）。9.处理前后炉门漏烟问题，更换全部耐火材料及保温层，（前后挡火墙Φ2706，厚220，炉拱Φ1.5厚750）。10.更换锅炉扶梯，按国家标准制作，宽1米，长6米（踏板改为防滑钢格板）。11.锅炉烟囱修理（Φ800，厚10，H=12米）：⑴检查烟囱各段腐蚀情况,对于腐蚀损坏严重的，进行局部更换。⑵检查烟囱上所有焊缝处有无开裂、腐蚀，如有问题应进行修补。⑶烟囱修理完毕后，外表喷砂除锈，内外表面涂刷BH06-A型耐高温防锈漆两遍，外表面喷涂耐高温特种银灰色漆两遍，涂漆确保漆膜完整，光滑无露底，流挂现象。⑷维修烟囱防雨罩1个，安装避雷针两个。(5)将排烟温度测量位置上调，安装氧量传感器、排烟温度传感器。第5页共19页第4页共19页编号：时间：2021年x...
