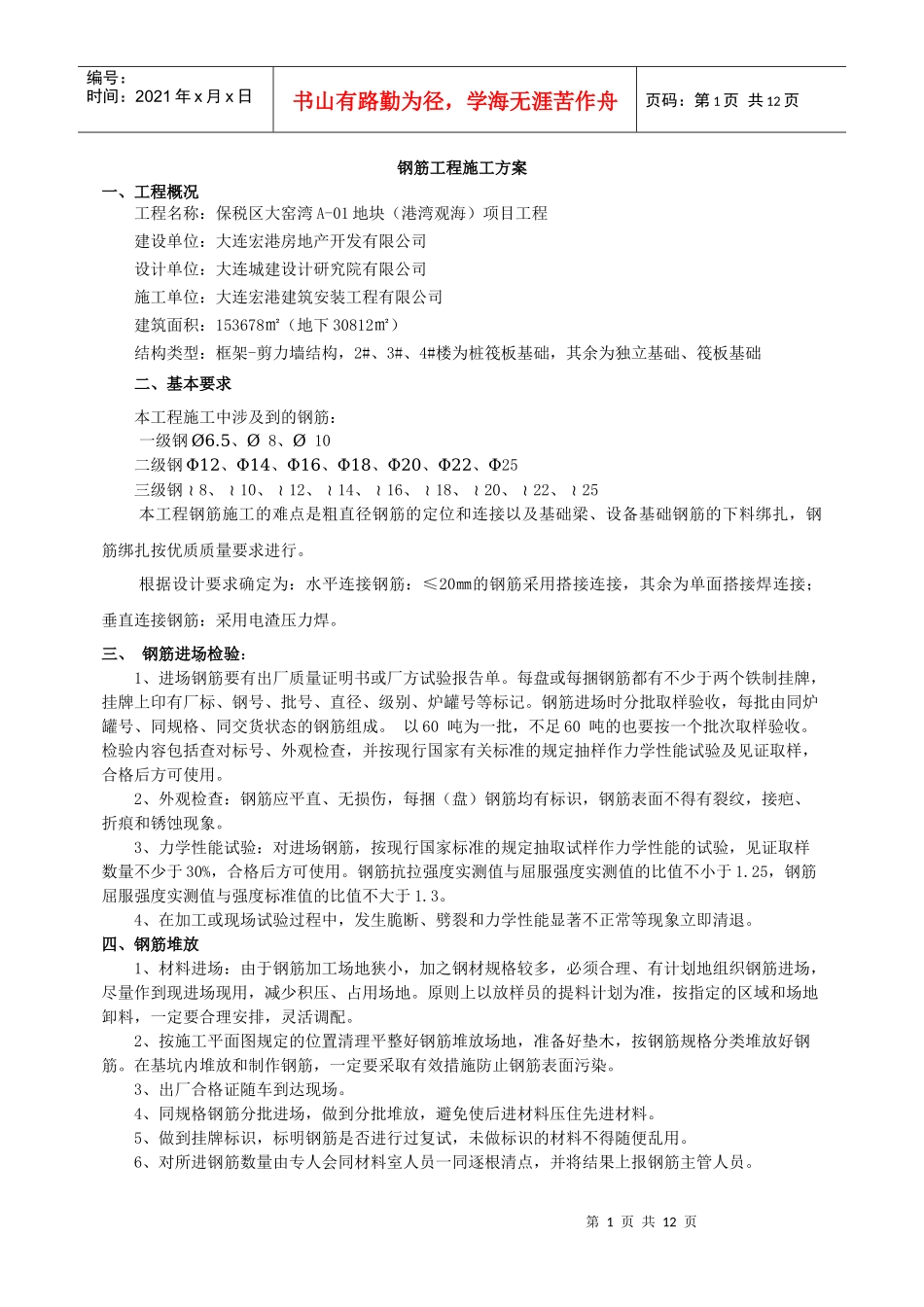

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页钢筋工程施工方案一、工程概况工程名称：保税区大窑湾A-01地块（港湾观海）项目工程建设单位：大连宏港房地产开发有限公司设计单位：大连城建设计研究院有限公司施工单位：大连宏港建筑安装工程有限公司建筑面积：153678㎡（地下30812㎡）结构类型：框架-剪力墙结构，2#、3#、4#楼为桩筏板基础，其余为独立基础、筏板基础二、基本要求本工程施工中涉及到的钢筋：一级钢Ø6.5、Ø8、Ø10二级钢Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ25三级钢8、10、12、14、16、18、20、22、25本工程钢筋施工的难点是粗直径钢筋的定位和连接以及基础梁、设备基础钢筋的下料绑扎，钢筋绑扎按优质质量要求进行。根据设计要求确定为：水平连接钢筋：≤20㎜的钢筋采用搭接连接，其余为单面搭接焊连接；垂直连接钢筋：采用电渣压力焊。三、钢筋进场检验：1、进场钢筋要有出厂质量证明书或厂方试验报告单。每盘或每捆钢筋都有不少于两个铁制挂牌，挂牌上印有厂标、钢号、批号、直径、级别、炉罐号等标记。钢筋进场时分批取样验收，每批由同炉罐号、同规格、同交货状态的钢筋组成。以60吨为一批，不足60吨的也要按一个批次取样验收。检验内容包括查对标号、外观检查，并按现行国家有关标准的规定抽样作力学性能试验及见证取样，合格后方可使用。2、外观检查：钢筋应平直、无损伤，每捆（盘）钢筋均有标识，钢筋表面不得有裂纹，接疤、折痕和锈蚀现象。3、力学性能试验：对进场钢筋，按现行国家标准的规定抽取试样作力学性能的试验，见证取样数量不少于30%，合格后方可使用。钢筋抗拉强度实测值与屈服强度实测值的比值不小于1.25，钢筋屈服强度实测值与强度标准值的比值不大于1.3。4、在加工或现场试验过程中，发生脆断、劈裂和力学性能显著不正常等现象立即清退。四、钢筋堆放1、材料进场：由于钢筋加工场地狭小，加之钢材规格较多，必须合理、有计划地组织钢筋进场，尽量作到现进场现用，减少积压、占用场地。原则上以放样员的提料计划为准，按指定的区域和场地卸料，一定要合理安排，灵活调配。2、按施工平面图规定的位置清理平整好钢筋堆放场地，准备好垫木，按钢筋规格分类堆放好钢筋。在基坑内堆放和制作钢筋，一定要采取有效措施防止钢筋表面污染。3、出厂合格证随车到达现场。4、同规格钢筋分批进场，做到分批堆放，避免使后进材料压住先进材料。5、做到挂牌标识，标明钢筋是否进行过复试，未做标识的材料不得随便乱用。6、对所进钢筋数量由专人会同材料室人员一同逐根清点，并将结果上报钢筋主管人员。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页7、其他材料：垫块：基础底板底层筋采用大理石垫块，间距均为1米；柱采用高强塑料垫块，间距500，底部焊接定位钢筋，见详图。梁底采用理石垫块，特殊部位采用钢筋马凳；板底筋采用理石垫块，间距1米，板上部筋采用钢筋马凳，距梁边300～500处，沿墙、梁纵向连续设置一道马凳筋,马凳筋直径与受力筋直径相同。但不小于Φ14。钢筋绑扎采用20#铁丝。五、主要施工技术措施：（一）钢筋加工：各部位钢筋保护层的厚度见下表：部位钢筋保护层厚度（mm）基础地面60底板上部钢筋25柱纵筋30梁纵筋25板筋15钢筋的搭接长度与锚固长度的要求：图纸中有要求的按图纸中的要求施工:钢筋锚固、搭接长度单位：mm钢筋直径锚固长度搭接长度C30砼(34d)C35砼(31d)C30砼C35砼Ф2585077511901085Ф227486821047954Ф20680620952868Ф18612558857782Ф16544496762695Ф14476434666608Ф12408372571521φ10340310476434注：机械连接错开长度为35d,搭接错开长度为1.3倍的搭接长度，且不得小500mm；不同直径的钢筋搭接时，按较小的钢筋直径计算。A、钢筋的接头：直径大于等于14的钢筋全部采用焊接接头，其余均采用搭接接头。B、现场施工前，首先由钢筋放样员按设计图纸及施工规范翻样，由土建专业技术人员核对签字后，下发给钢筋加工队统一下料。放样前应切实掌握结构总说明要求，并与设计变更及图纸会审记录相结合...
