深基坑支护开挖及降水施工方案VIP专享VIP免费

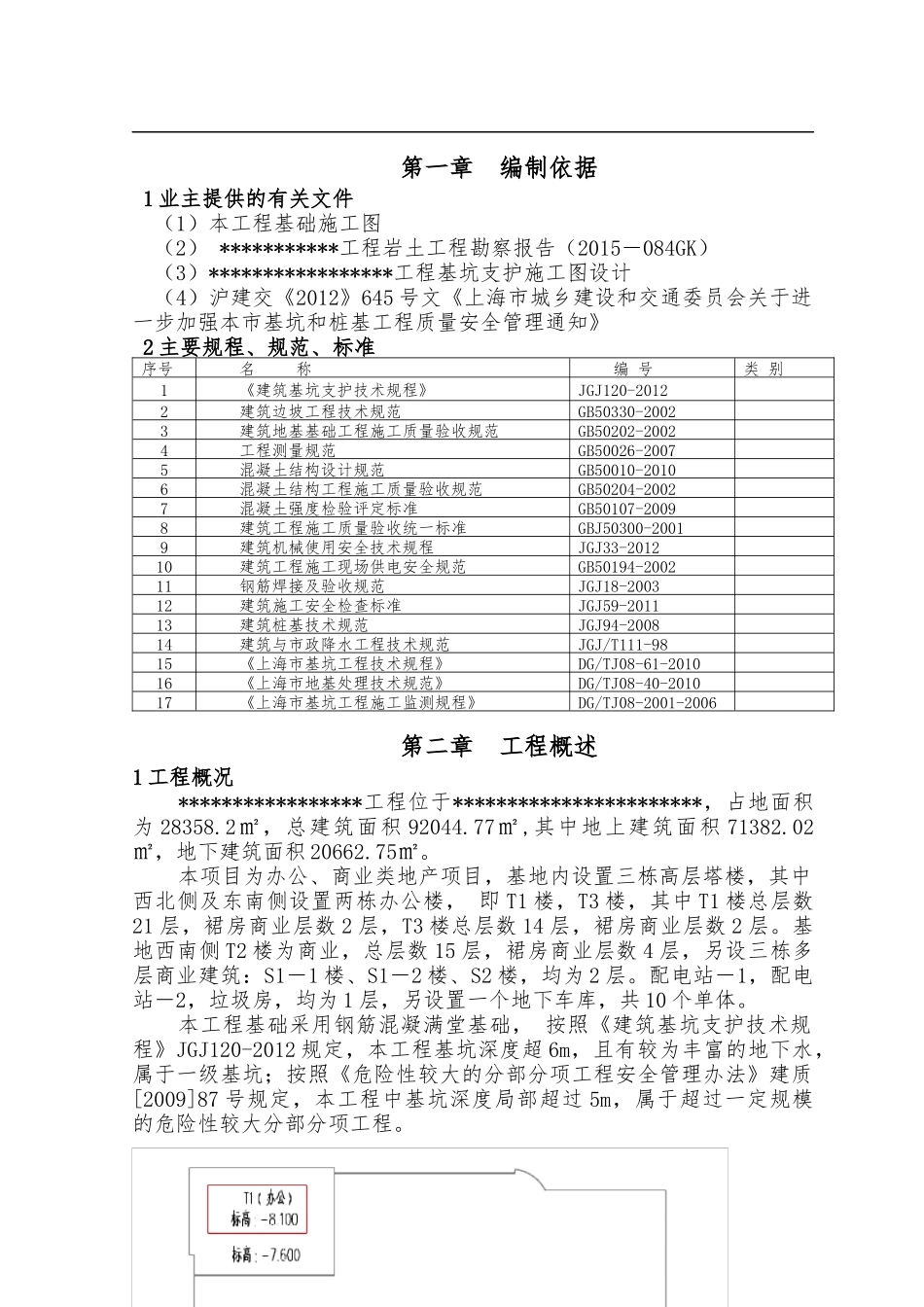

第一章编制依据1业主提供的有关文件（1）本工程基础施工图（2）***********工程岩土工程勘察报告（2015－084GK）（3）*****************工程基坑支护施工图设计（4）沪建交《2012》645号文《上海市城乡建设和交通委员会关于进一步加强本市基坑和桩基工程质量安全管理通知》2主要规程、规范、标准序号名称编号类别1《建筑基坑支护技术规程》JGJ120-20122建筑边坡工程技术规范GB50330-20023建筑地基基础工程施工质量验收规范GB50202-20024工程测量规范GB50026-20075混凝土结构设计规范GB50010-20106混凝土结构工程施工质量验收规范GB50204-20027混凝土强度检验评定标准GB50107-20098建筑工程施工质量验收统一标准GBJ50300-20019建筑机械使用安全技术规程JGJ33-201210建筑工程施工现场供电安全规范GB50194-200211钢筋焊接及验收规范JGJ18-200312建筑施工安全检查标准JGJ59-201113建筑桩基技术规范JGJ94-200814建筑与市政降水工程技术规范JGJ/T111-9815《上海市基坑工程技术规程》DG/TJ08-61-201016《上海市地基处理技术规范》DG/TJ08-40-201017《上海市基坑工程施工监测规程》DG/TJ08-2001-2006第二章工程概述1工程概况*****************工程位于***********************，占地面积为28358.2㎡，总建筑面积92044.77㎡,其中地上建筑面积71382.02㎡，地下建筑面积20662.75㎡。本项目为办公、商业类地产项目，基地内设置三栋高层塔楼，其中西北侧及东南侧设置两栋办公楼，即T1楼，T3楼，其中T1楼总层数21层，裙房商业层数2层，T3楼总层数14层，裙房商业层数2层。基地西南侧T2楼为商业，总层数15层，裙房商业层数4层，另设三栋多层商业建筑：S1－1楼、S1－2楼、S2楼，均为2层。配电站－1，配电站－2，垃圾房，均为1层，另设置一个地下车库，共10个单体。本工程基础采用钢筋混凝满堂基础，按照《建筑基坑支护技术规程》JGJ120-2012规定，本工程基坑深度超6m，且有较为丰富的地下水，属于一级基坑；按照《危险性较大的分部分项工程安全管理办法》建质[2009]87号规定，本工程中基坑深度局部超过5m，属于超过一定规模的危险性较大分部分项工程。2-1-1芦潮港社区商贸中心项目基础底标高分区图2主要工程数量2-2-1主要工程数量表工作内容数量规格备注双轴搅拌桩462根（4704m³）2∅700@1000水泥土搅拌桩，13.5米止水帷幕及加固2192根（20781立方）2∅700@1000水泥土搅拌桩，14.5米双轴搅拌桩255根（2686立方）2∅700@1000水泥土搅拌桩，15米双轴搅拌桩（内插型钢）188根（1716立方）2∅700@1000水泥土搅拌桩，13米双轴搅拌桩（电梯及集水井基坑）2058立方2∅700@1000水泥土搅拌桩，3－5米压密注浆898立方注浆率每立方土体150L型钢150根H700*300*13*24，长12米钢管斜抛撑10根∅609*16支撑体系配筋喷射砼3500平米80厚C20∅6@200边坡降水井（轻井）180套水平管、井管成孔∅300，井深6米和8米，井距1.2m、井点管间距为17、共32套基坑降水基坑开挖约120000方分块分层开挖本基坑支护兼止水帷幕大部分采用两排双轴2700@1000∅搅拌桩，桩间搭结200mm，桩长14－16m，水泥掺量13%，若遇厚填土增至15%，水灰比0.55：1。局部因场地狭窄问题，支护采用搅拌桩内插型钢H700*300*13*24，侧边加设钢管斜撑杆支护，上部设1200*700钢筋砼圈梁。本基坑降水采用轻型井点，井管直径取（∅40）mm钢管，水平间距取1.2m；成孔直径不小于∅300mm，成孔深度大于过滤器底端埋深0.5m，单套总管长度不大于50m，每套井点管间距约17m，共32套。过滤器长度为1.2m，过滤器底端封闭；过滤器表面的进水孔直径105mm，中心距30mm紧贴滤管外壁采用双层滤网包裹（内层40目、外层18目），最外层用铁丝缠绕包扎。滤料采用干净的中粗砂，应回填密实，滤料回填顶面与地面高差不小于1m；滤料顶面与地面之间须采用粘土封填密实。每套井点设置完毕后，应进行试抽水，检查管路连接处及每根井管周围的密封质量；井管内的真空度不小于65kPa；抽出的地下水应肉眼不见泥砂、避免混浊。本基坑土方普遍开挖深度5.8~6.2m，T1主楼区开挖深度6.2m,基坑开挖面积约为1820m2,电梯井、集水坑局部开挖深度9.3m；T2主楼区开挖深度5.9m,基坑开挖面积约为2425m2,...
