连续梁悬浇施工方案VIP免费

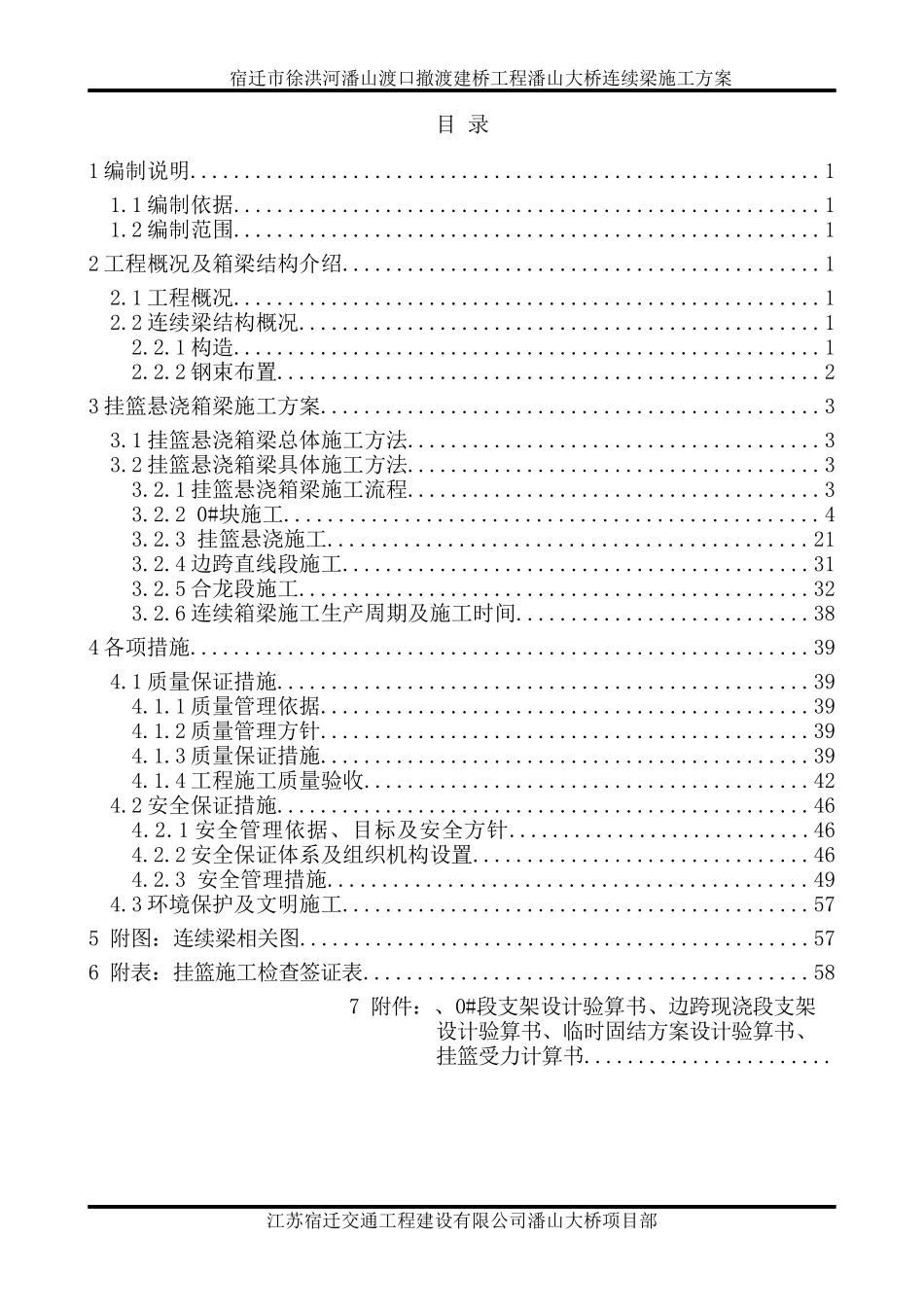

宿迁市徐洪河潘山渡口撤渡建桥工程潘山大桥连续梁施工方案目录1编制说明..........................................................11.1编制依据......................................................11.2编制范围......................................................12工程概况及箱梁结构介绍............................................12.1工程概况......................................................12.2连续梁结构概况................................................12.2.1构造......................................................12.2.2钢束布置..................................................23挂篮悬浇箱梁施工方案..............................................33.1挂篮悬浇箱梁总体施工方法......................................33.2挂篮悬浇箱梁具体施工方法......................................33.2.1挂篮悬浇箱梁施工流程......................................33.2.20#块施工.................................................43.2.3挂篮悬浇施工............................................213.2.4边跨直线段施工...........................................313.2.5合龙段施工...............................................323.2.6连续箱梁施工生产周期及施工时间...........................384各项措施.........................................................394.1质量保证措施.................................................394.1.1质量管理依据.............................................394.1.2质量管理方针.............................................394.1.3质量保证措施.............................................394.1.4工程施工质量验收.........................................424.2安全保证措施.................................................464.2.1安全管理依据、目标及安全方针............................464.2.2安全保证体系及组织机构设置...............................464.2.3安全管理措施............................................494.3环境保护及文明施工...........................................575附图：连续梁相关图...............................................576附表：挂篮施工检查签证表.........................................587附件：、0#段支架设计验算书、边跨现浇段支架设计验算书、临时固结方案设计验算书、挂篮受力计算书.......................江苏宿迁交通工程建设有限公司潘山大桥项目部宿迁市徐洪河潘山渡口撤渡建桥工程潘山大桥连续梁施工方案1编制说明1.1编制依据⑴《公路桥涵施工技术规范》（JTG/TF50-2011）⑵《公路工程质量检验评定标准》（JTGF80/1-2004）⑶《公路工程施工安全技术规范》（JTGF90-2015）⑷本工程所用施工图1.2编制范围本方案编制范围为跨徐洪河(5#~8#墩)(39+70+39)m连续梁挂篮悬臂浇筑施工。2工程概况及箱梁结构介绍2.1工程概况潘山大桥桥中心桩号为K2+413，桥梁全长455.4m，总宽10m，跨径布置为：（5×30）+（39+70+39）+（5×30）m，分为主桥和引桥两部分。徐洪河现有航道等级为Ⅴ级，规划航道等级为Ⅲ级，通航净空为60×7m，最高通航水位为17.53m。图2.1-1(39+70+39)m连续梁总体布置图2.2连续梁结构概况0江苏宿迁交通工程建设有限公司宿迁市徐洪河潘山渡口撤渡建桥工程潘山大桥连续梁施工方案2.2.1构造主桥上部结构为（39m+70m+39m）三跨预应力变截面混凝土连续箱梁，中支点高4.1m，跨中梁高2m，箱梁高度按二次抛物线变化，边跨与中跨梁高对称。桥梁截面为单箱单室直腹式箱型截面，箱梁顶板宽10m，设置2%双向横坡；底板宽5.0m，箱梁底板水平。截面尺寸：顶板厚0.28m，腹板厚0.45～0.65m；底板厚0.26～0.60m。两侧翼板悬臂长2.5m，根部厚0.55m；中横梁厚2.2m；端横梁厚1.2m。箱梁节段长度0#段长11m，其它节段长3.0m、3.5m、4.0m，合拢段长2.0m。全桥共设置1个主跨合拢段和2个边跨合拢段。在边跨侧靠近过...
