枇杷园悬挑式脚手架施工方案VIP免费

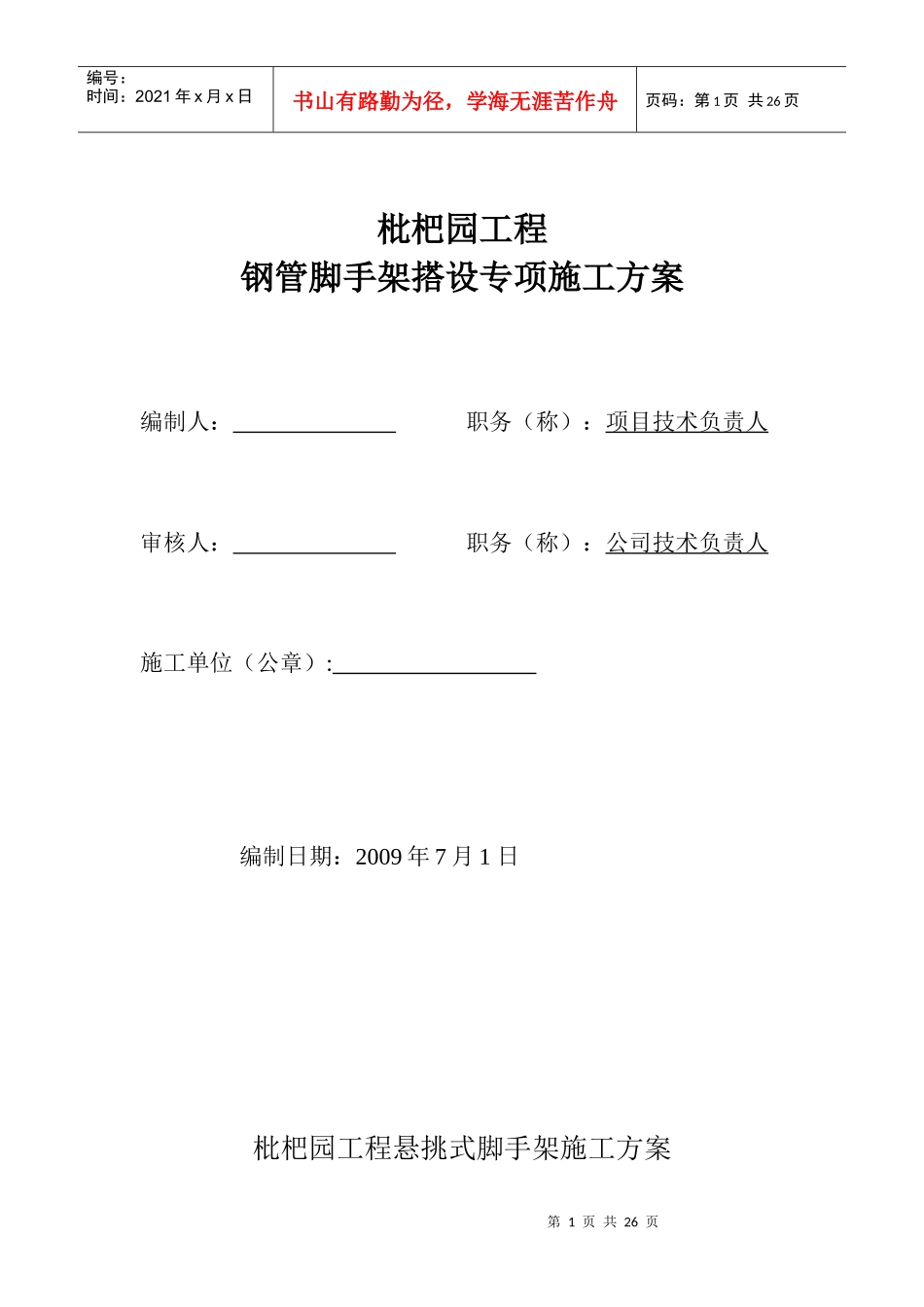

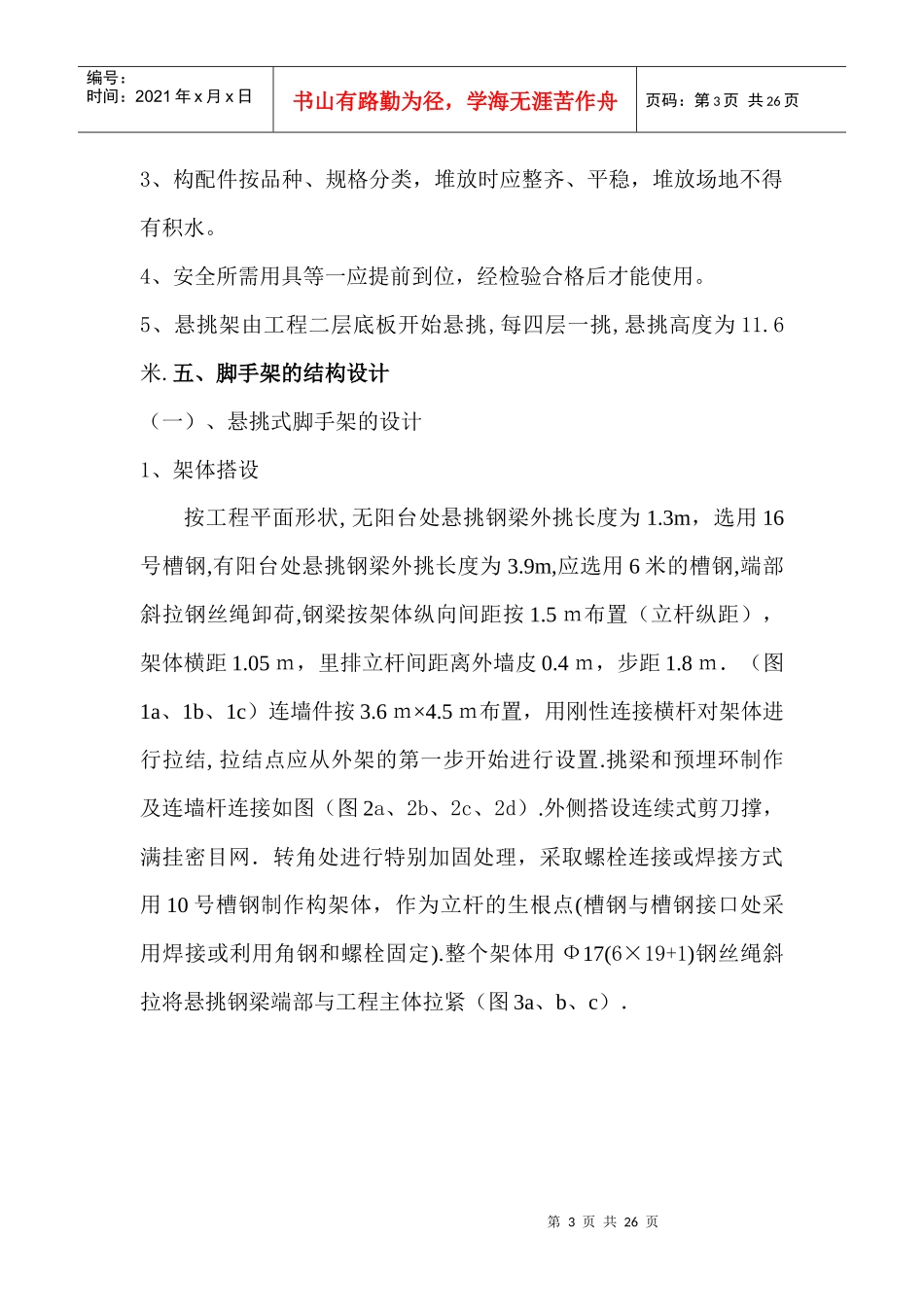

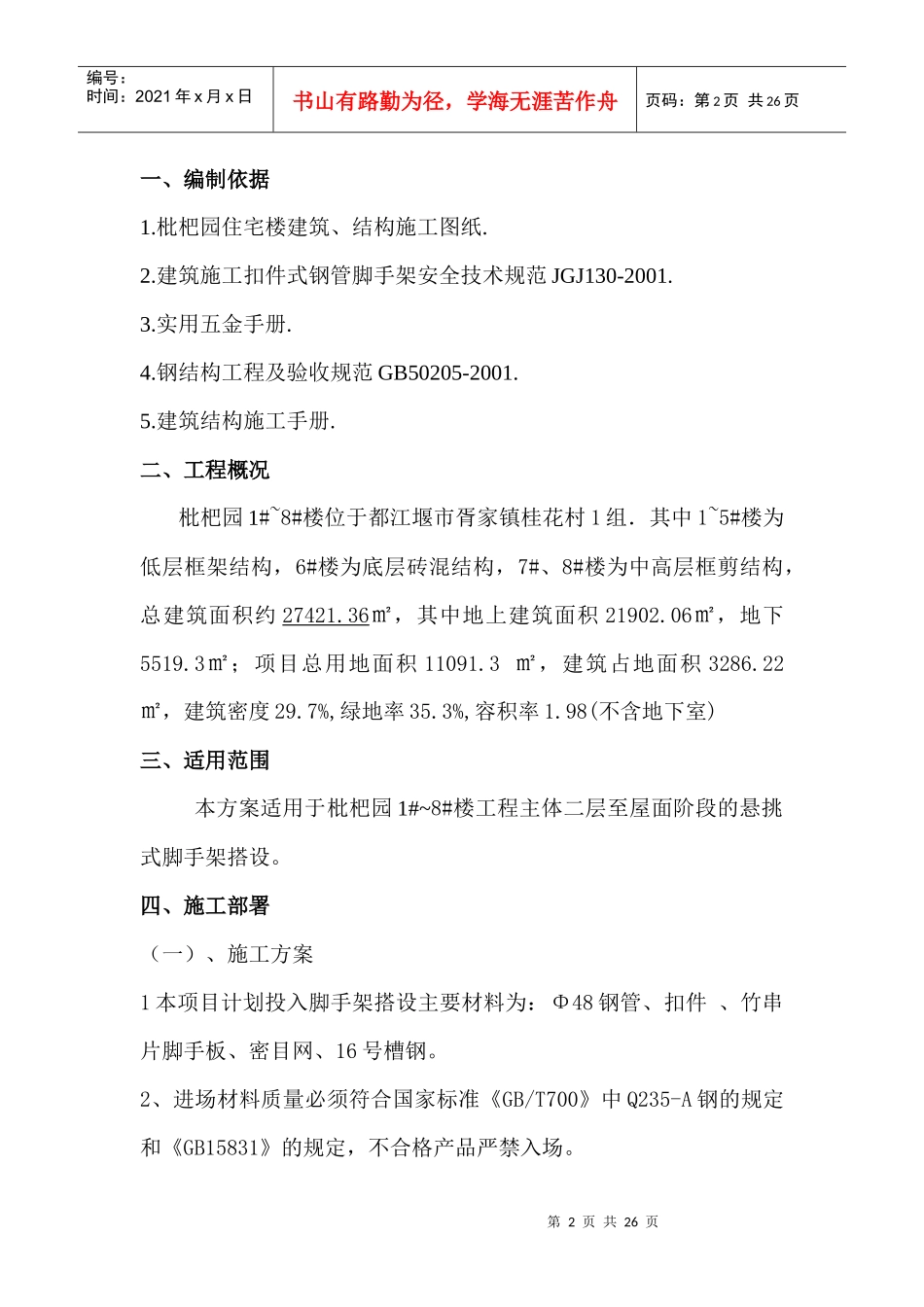

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页枇杷园工程钢管脚手架搭设专项施工方案编制人：职务（称）：项目技术负责人审核人：职务（称）：公司技术负责人施工单位（公章）:编制日期：2009年7月1日枇杷园工程悬挑式脚手架施工方案第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页一、编制依据1.枇杷园住宅楼建筑、结构施工图纸.2.建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001.3.实用五金手册.4.钢结构工程及验收规范GB50205-2001.5.建筑结构施工手册.二、工程概况枇杷园1#~8#楼位于都江堰市胥家镇桂花村1组．其中1~5#楼为低层框架结构，6#楼为底层砖混结构，7#、8#楼为中高层框剪结构，总建筑面积约27421.36㎡，其中地上建筑面积21902.06㎡，地下5519.3㎡；项目总用地面积11091.3㎡，建筑占地面积3286.22㎡，建筑密度29.7%,绿地率35.3%,容积率1.98(不含地下室)三、适用范围本方案适用于枇杷园1#~8#楼工程主体二层至屋面阶段的悬挑式脚手架搭设。四、施工部署（一）、施工方案1本项目计划投入脚手架搭设主要材料为：Φ48钢管、扣件、竹串片脚手板、密目网、16号槽钢。2、进场材料质量必须符合国家标准《GB/T700》中Q235-A钢的规定和《GB15831》的规定，不合格产品严禁入场。第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页3、构配件按品种、规格分类，堆放时应整齐、平稳，堆放场地不得有积水。4、安全所需用具等一应提前到位，经检验合格后才能使用。5、悬挑架由工程二层底板开始悬挑,每四层一挑,悬挑高度为11.6米.五、脚手架的结构设计（一）、悬挑式脚手架的设计1、架体搭设按工程平面形状,无阳台处悬挑钢梁外挑长度为1.3m，选用16号槽钢,有阳台处悬挑钢梁外挑长度为3.9m,应选用6米的槽钢,端部斜拉钢丝绳卸荷,钢梁按架体纵向间距按1.5ｍ布置（立杆纵距），架体横距1.05ｍ，里排立杆间距离外墙皮0.4ｍ，步距1.8ｍ．（图1a、1b、1c）连墙件按3.6ｍ×4.5ｍ布置，用刚性连接横杆对架体进行拉结,拉结点应从外架的第一步开始进行设置.挑梁和预埋环制作及连墙杆连接如图（图2a、2b、2c、2d）.外侧搭设连续式剪刀撑，满挂密目网．转角处进行特别加固处理，采取螺栓连接或焊接方式用10号槽钢制作构架体，作为立杆的生根点(槽钢与槽钢接口处采用焊接或利用角钢和螺栓固定).整个架体用Ф17(6×19+1)钢丝绳斜拉将悬挑钢梁端部与工程主体拉紧（图3a、b、c）．第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页（a）(b)（c）第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页图1（a）(b)(c)第6页共26页第5页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共26页（d）图2图3a第7页共26页第6页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共26页图3b图3c架体材料选用Ｉ16槽钢，扣件式钢管架体，底部满铺50ｍｍ厚木脚手板．操作层根据需要铺设两层脚手板，每层均设一道扶手栏杆．悬挑钢梁的锚环设置两道，两道锚环的间距应大于50ｃｍ，钢梁在铺设时内置部分的梁端头应距第一道锚环15～30ｃｍ（图4）．图42.施工工艺流程第8页共26页第7页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共26页工字钢加工－设置预埋环－工字钢安装就位－放扫地杆－竖立杆与扫地杆扣紧－安装第一步大横杆和小横杆－连接附墙杆－铺脚手板、围护栏杆、踢脚板、挂网－随主体施工接高架体、加剪刀撑3.脚手架要求⑴悬挑架搭设应严格按一般落地式脚手架搭设规定，纵向水平杆与横向水平杆的连接，采用防滑扣件连接连接，并按规范要求连续设剪刀撑，斜杆与地面倾斜角为45度～60度．工字钢端部5ｃｍ即立杆生根处焊置高度10ｃｍ的Ф25钢筋或Ф56钢管，作为生根点．挑架底部满铺脚手板，外架钢管全部刷黄黑相间油漆．①、立杆搭设应符合下列规定：a.严禁将外径48mm与51mm的钢管混合使用。b....
