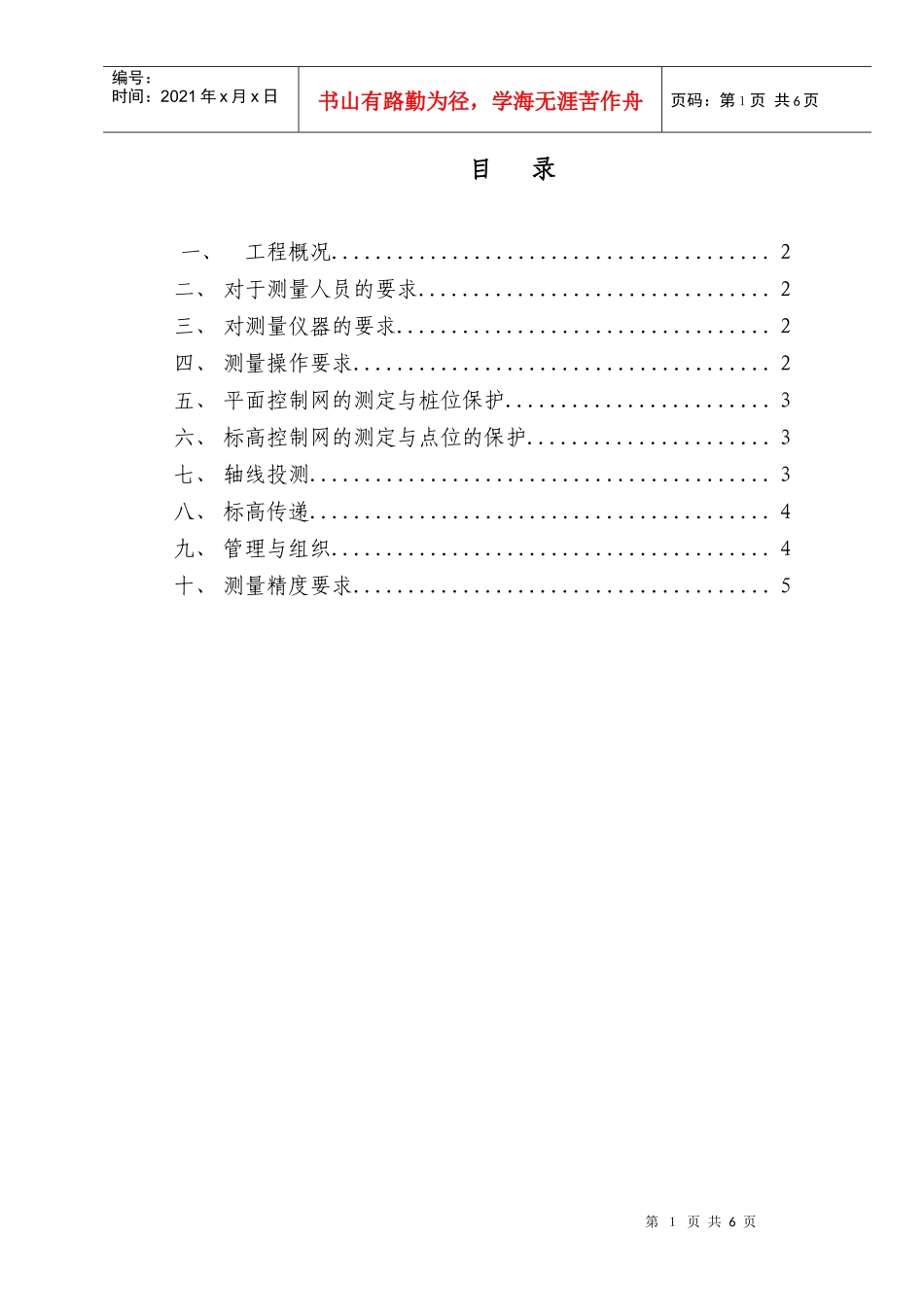

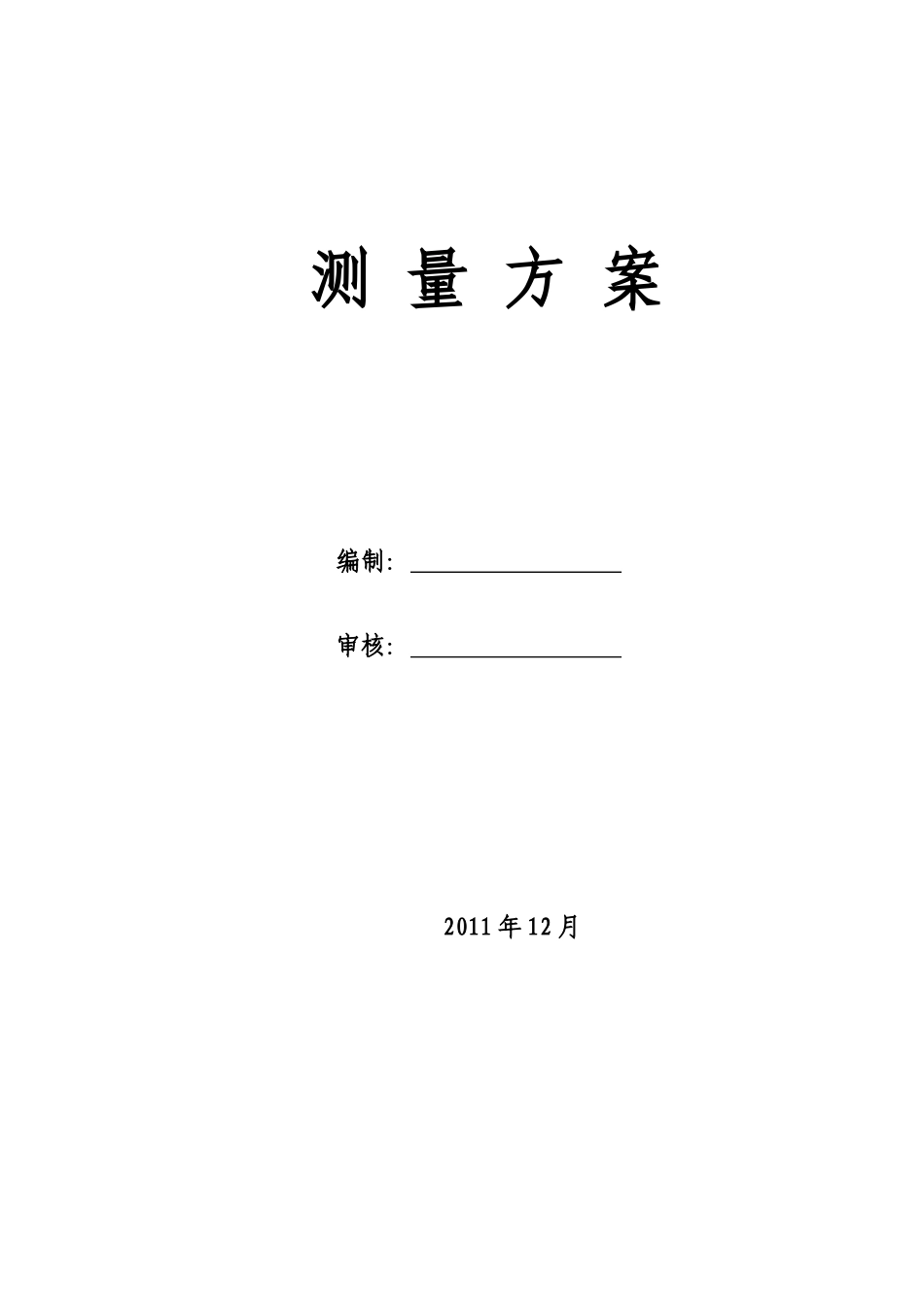

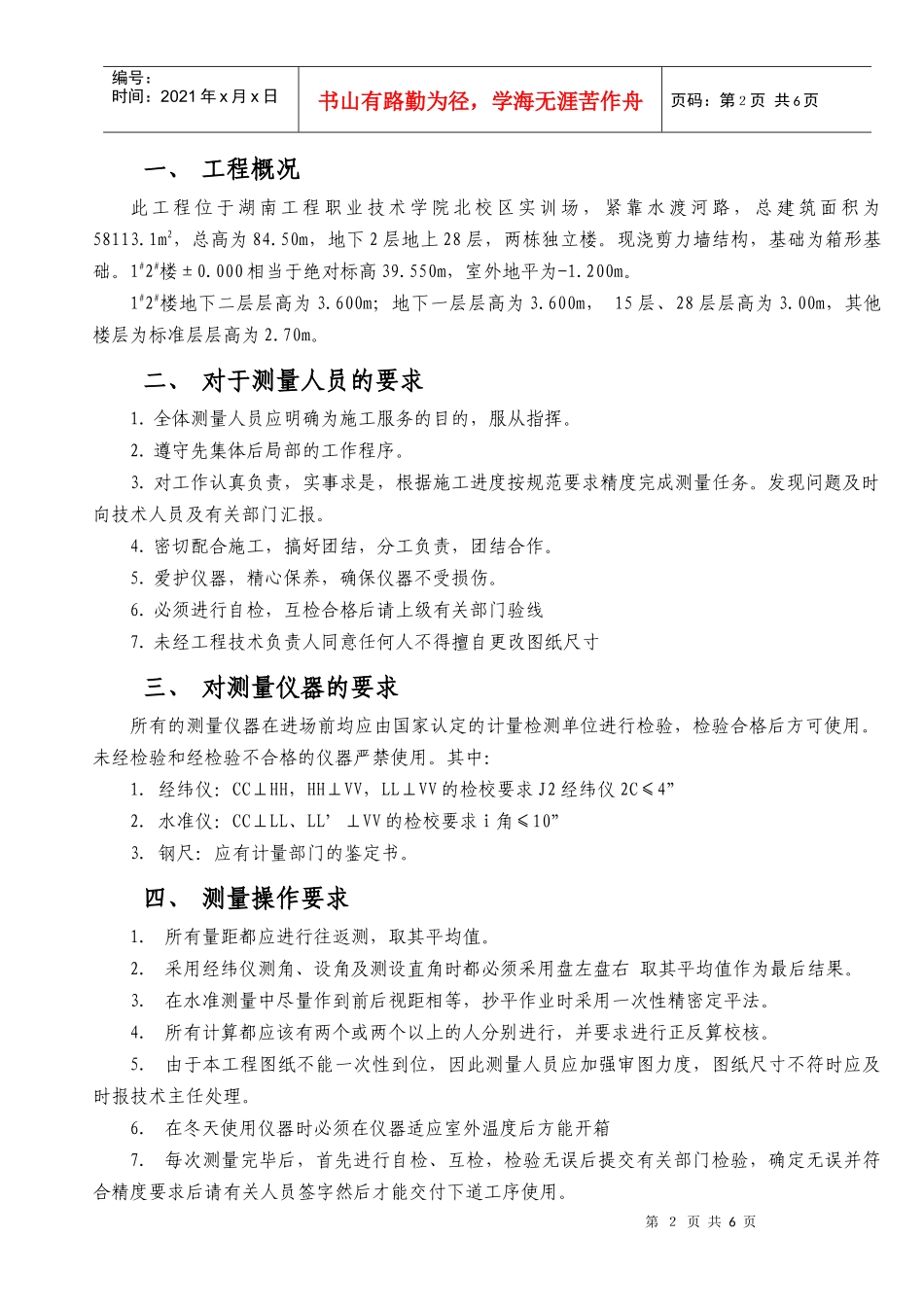

测量方案编制：审核：2011年12月第１页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共6页目录一、工程概况........................................２二、对于测量人员的要求................................２三、对测量仪器的要求..................................２四、测量操作要求......................................２五、平面控制网的测定与桩位保护........................３六、标高控制网的测定与点位的保护......................３七、轴线投测..........................................３八、标高传递..........................................４九、管理与组织........................................４十、测量精度要求......................................５第２页共6页第１页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共6页一、工程概况此工程位于湖南工程职业技术学院北校区实训场，紧靠水渡河路，总建筑面积为58113.1m2，总高为84.50m，地下2层地上28层，两栋独立楼。现浇剪力墙结构，基础为箱形基础。1#2#楼±0.000相当于绝对标高39.550m，室外地平为-1.200m。1#2#楼地下二层层高为3.600m；地下一层层高为3.600m，15层、28层层高为3.00m，其他楼层为标准层层高为2.70m。二、对于测量人员的要求1.全体测量人员应明确为施工服务的目的，服从指挥。2.遵守先集体后局部的工作程序。3.对工作认真负责，实事求是，根据施工进度按规范要求精度完成测量任务。发现问题及时向技术人员及有关部门汇报。4.密切配合施工，搞好团结，分工负责，团结合作。5.爱护仪器，精心保养，确保仪器不受损伤。6.必须进行自检，互检合格后请上级有关部门验线7.未经工程技术负责人同意任何人不得擅自更改图纸尺寸三、对测量仪器的要求所有的测量仪器在进场前均应由国家认定的计量检测单位进行检验，检验合格后方可使用。未经检验和经检验不合格的仪器严禁使用。其中：1.经纬仪：CC⊥HH，HH⊥VV，LL⊥VV的检校要求J2经纬仪2C≤4”2.水准仪：CC⊥LL、LL’⊥VV的检校要求i角≤10”3.钢尺：应有计量部门的鉴定书。四、测量操作要求1.所有量距都应进行往返测，取其平均值。2.采用经纬仪测角、设角及测设直角时都必须采用盘左盘右取其平均值作为最后结果。3.在水准测量中尽量作到前后视距相等，抄平作业时采用一次性精密定平法。4.所有计算都应该有两个或两个以上的人分别进行，并要求进行正反算校核。5.由于本工程图纸不能一次性到位，因此测量人员应加强审图力度，图纸尺寸不符时应及时报技术主任处理。6.在冬天使用仪器时必须在仪器适应室外温度后方能开箱7.每次测量完毕后，首先进行自检、互检，检验无误后提交有关部门检验，确定无误并符合精度要求后请有关人员签字然后才能交付下道工序使用。第３页共6页第２页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共6页五、平面控制网的测定与桩位保护1.根据总平面图建4中把3#4#楼向南平行移1.000m，在3#楼中线与轴借线的交点处安置经纬仪后视4#楼方向轴的借线平转900沿镜头方向量27.153m定出1#2#楼的轴一点，再向南边坐一个临时附助点。在轴安置经纬仪后视南方临时点转900定出1#2#楼的控制桩，在轴上与3#楼中线的交点处向西量34.845m定1#楼中线，再向东量36.775m定2#楼中线2.在1#楼中线点与轴的交点处安置仪器，后视2#楼方向，平转900取盘左盘右平均值定出1#楼中线，顺镜头方向量33.600m定出轴。再分别在~（中线）与~（中线）的交点向外量5.5m为纵轴控制桩。再将仪器安置在轴~中线的交点处后视中线平转900取盘左盘右定出轴。顺着镜头方向做出控制桩，在桩周围挖0.5m见方的小坑，灌混凝土。并在四周用砖石砌好，上口临时封盖加以保护，避免人为破坏。所有控制桩轴线均引测到周围墙和暂设房，并弹墨线，加红三角标记。3.2#楼方法同上六、标高控制网的测定与点位的保护根据测绘院给定的水准点（BM1=37.823m），用DS3水准仪，按二等水准测量精度向现场引测39.550m的水准点（也就是本工程的±0.00m水准点）在3#4#楼分别引测四个基准点...
