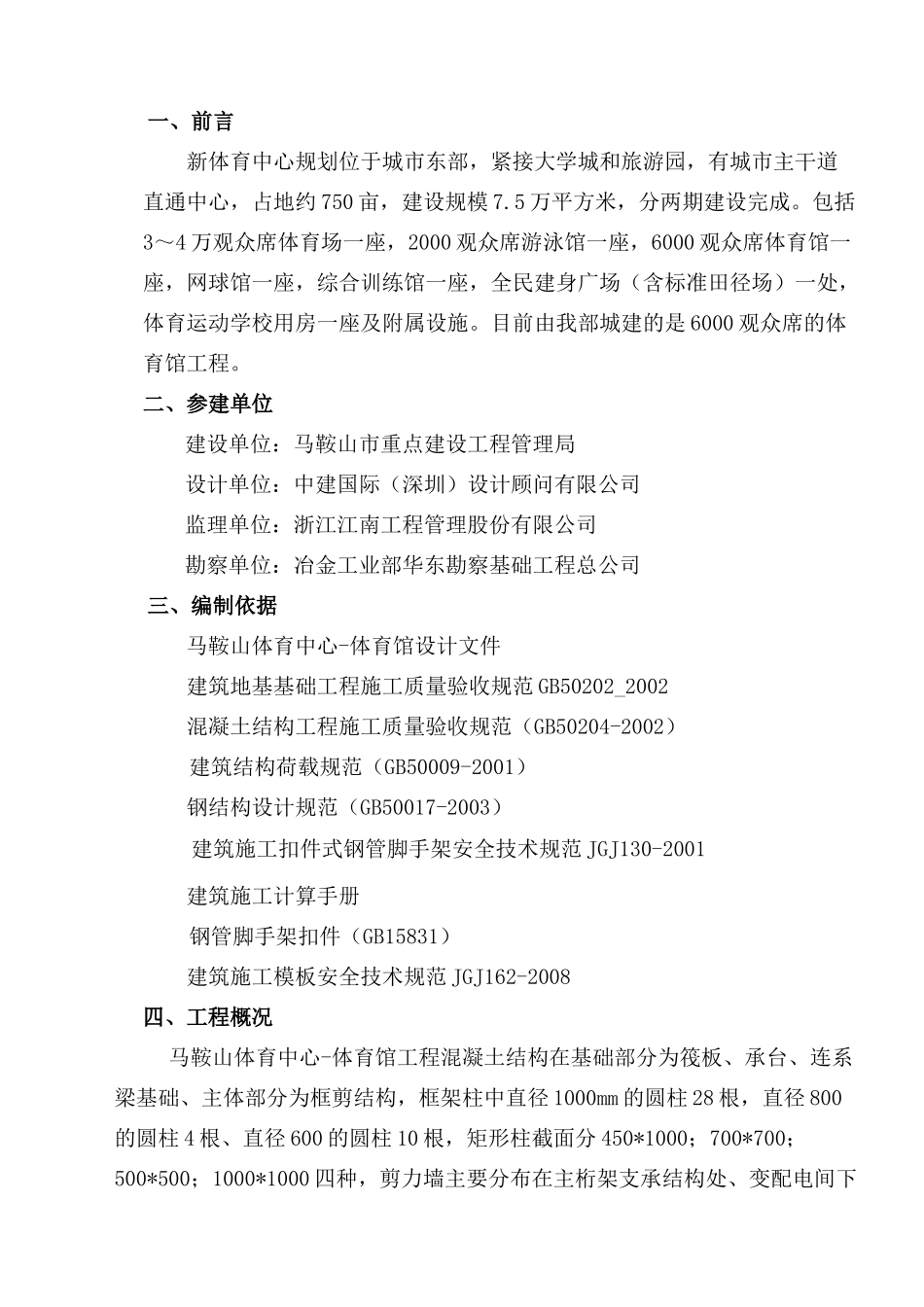

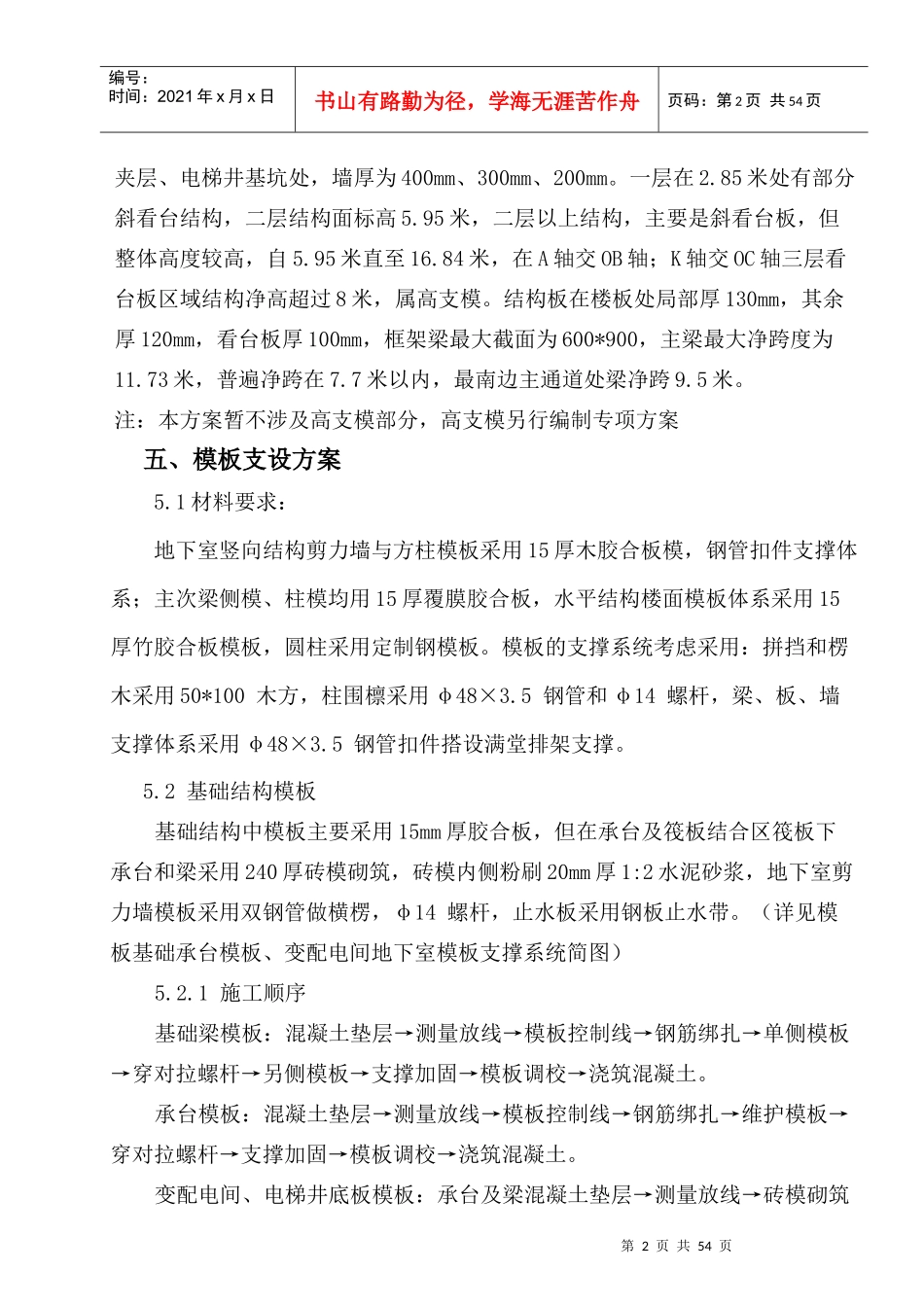

一、前言新体育中心规划位于城市东部,紧接大学城和旅游园,有城市主干道直通中心,占地约750亩,建设规模7.5万平方米,分两期建设完成。包括3~4万观众席体育场一座,2000观众席游泳馆一座,6000观众席体育馆一座,网球馆一座,综合训练馆一座,全民建身广场(含标准田径场)一处,体育运动学校用房一座及附属设施。目前由我部城建的是6000观众席的体育馆工程。二、参建单位建设单位:马鞍山市重点建设工程管理局设计单位:中建国际(深圳)设计顾问有限公司监理单位:浙江江南工程管理股份有限公司勘察单位:冶金工业部华东勘察基础工程总公司三、编制依据马鞍山体育中心-体育馆设计文件建筑地基基础工程施工质量验收规范GB50202_2002混凝土结构工程施工质量验收规范(GB50204-2002)建筑结构荷载规范(GB50009-2001)钢结构设计规范(GB50017-2003)建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001建筑施工计算手册钢管脚手架扣件(GB15831)建筑施工模板安全技术规范JGJ162-2008四、工程概况马鞍山体育中心-体育馆工程混凝土结构在基础部分为筏板、承台、连系梁基础、主体部分为框剪结构,框架柱中直径1000mm的圆柱28根,直径800的圆柱4根、直径600的圆柱10根,矩形柱截面分450*1000;700*700;500*500;1000*1000四种,剪力墙主要分布在主桁架支承结构处、变配电间下第2页共54页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共54页夹层、电梯井基坑处,墙厚为400mm、300mm、200mm。一层在2.85米处有部分斜看台结构,二层结构面标高5.95米,二层以上结构,主要是斜看台板,但整体高度较高,自5.95米直至16.84米,在A轴交OB轴;K轴交OC轴三层看台板区域结构净高超过8米,属高支模。结构板在楼板处局部厚130mm,其余厚120mm,看台板厚100mm,框架梁最大截面为600*900,主梁最大净跨度为11.73米,普遍净跨在7.7米以内,最南边主通道处梁净跨9.5米。注:本方案暂不涉及高支模部分,高支模另行编制专项方案五、模板支设方案5.1材料要求:地下室竖向结构剪力墙与方柱模板采用15厚木胶合板模,钢管扣件支撑体系;主次梁侧模、柱模均用15厚覆膜胶合板,水平结构楼面模板体系采用15厚竹胶合板模板,圆柱采用定制钢模板。模板的支撑系统考虑采用:拼挡和楞木采用50*100木方,柱围檩采用φ48×3.5钢管和φ14螺杆,梁、板、墙支撑体系采用φ48×3.5钢管扣件搭设满堂排架支撑。5.2基础结构模板基础结构中模板主要采用15mm厚胶合板,但在承台及筏板结合区筏板下承台和梁采用240厚砖模砌筑,砖模内侧粉刷20mm厚1:2水泥砂浆,地下室剪力墙模板采用双钢管做横楞,φ14螺杆,止水板采用钢板止水带。(详见模板基础承台模板、变配电间地下室模板支撑系统简图)5.2.1施工顺序基础梁模板:混凝土垫层→测量放线→模板控制线→钢筋绑扎→单侧模板→穿对拉螺杆→另侧模板→支撑加固→模板调校→浇筑混凝土。承台模板:混凝土垫层→测量放线→模板控制线→钢筋绑扎→维护模板→穿对拉螺杆→支撑加固→模板调校→浇筑混凝土。变配电间、电梯井底板模板:承台及梁混凝土垫层→测量放线→砖模砌筑第3页共54页第2页共54页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共54页→底板下混凝土垫层→砖模抹灰→防水卷材铺贴→防水保护层→测量放线→底板钢筋→剪力墙外侧立筋→钢板止水带焊接→剪力墙内层钢筋→底板侧模→剪力墙翻边吊模→支撑加固→模板调校→浇筑混凝土。变配电间剪力墙、顶板模板:剪力墙钢筋绑扎→施工缝清理→钢筋、预埋件及保护层隐蔽验收→支剪力墙模板→顶板脚手架支撑系统→板下木方铺排→配板底模→顶板钢筋→脚手架支撑系统验收→模板调校→浇筑混凝土。5.2.2技术要点※、垫层浇筑时必须控制底模上表面标高和平整度,这是钢筋绑扎成型和侧模施工质量的前提※、模板拼缝处宜采用胶带粘接;垫层和侧模接缝处如缝隙过大则采用砂浆从外模填塞。※、梁模板和底板侧模顺直度、吊模下口水平和顺直度应拉通线调校。※、梁与承台连接处在土方开挖时有部分斜断面,此处采用支底模方式解决。※、剪力墙内预埋套管必须是防水套管,套管安装需牢固...
