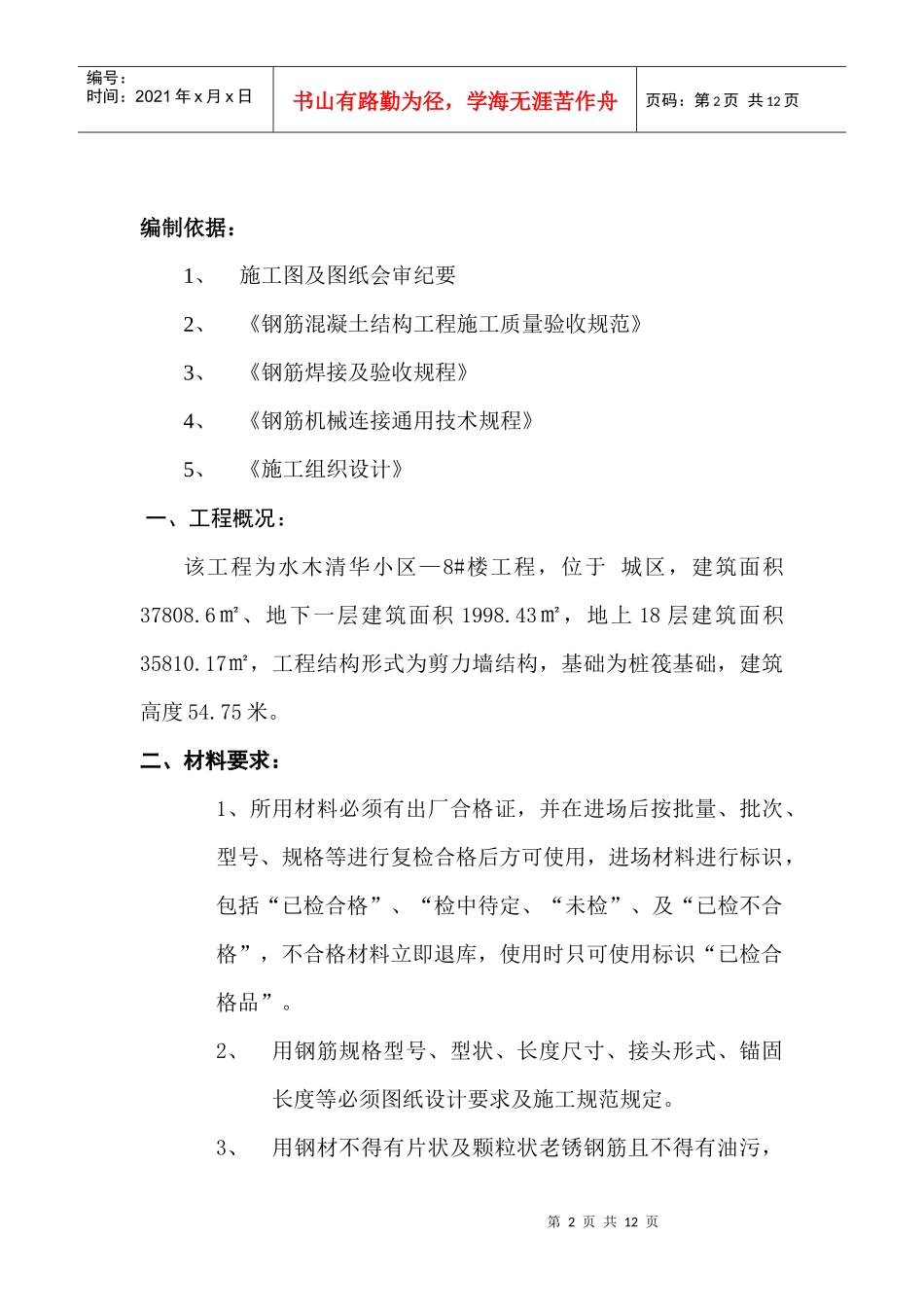

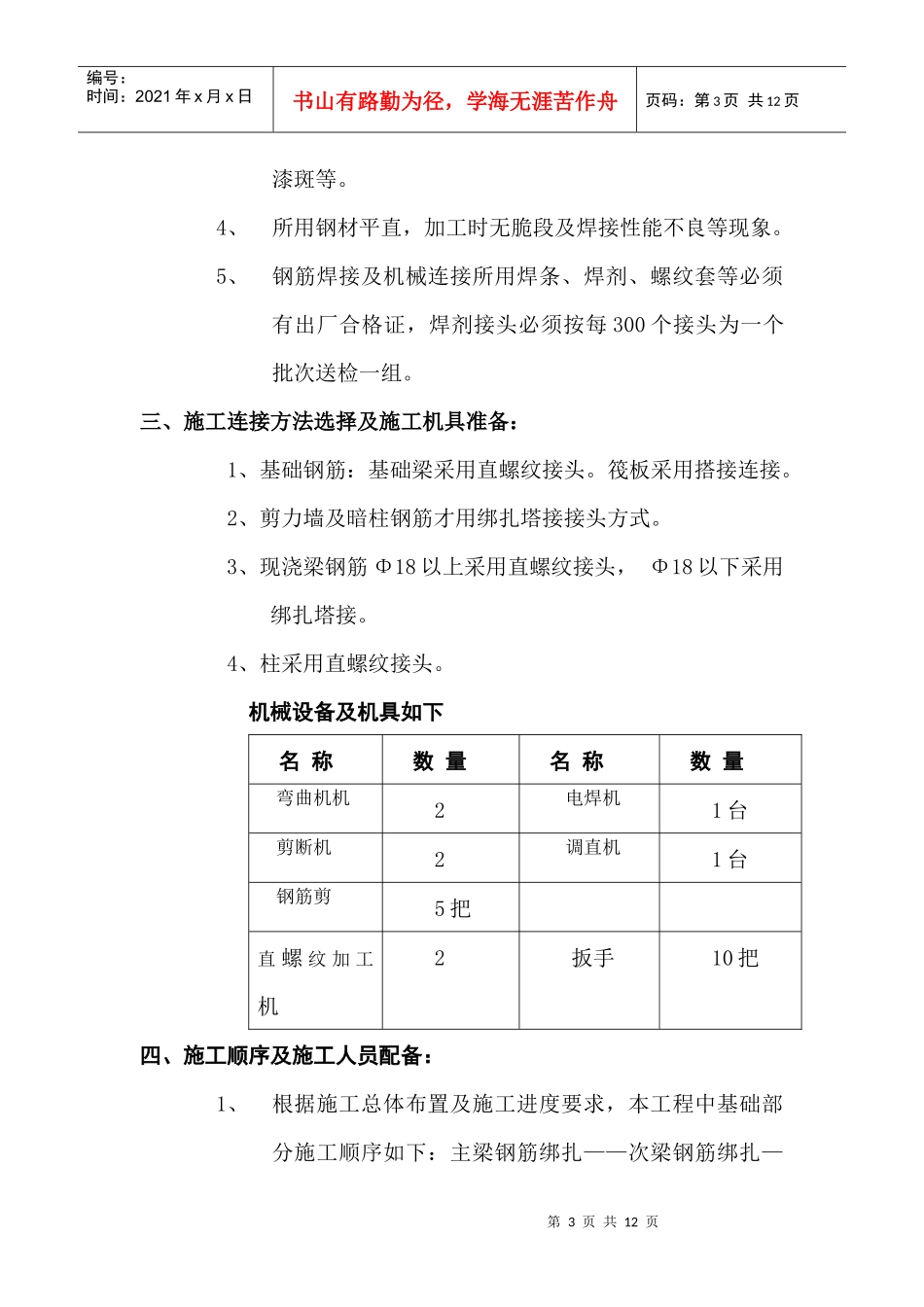

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页钢筋施工方案工程名称：水木清华住宅小区8#楼编制人：初审人：审核人：审批人：监理审批：编制日期：2011年5月施工单位：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页编制依据：1、施工图及图纸会审纪要2、《钢筋混凝土结构工程施工质量验收规范》3、《钢筋焊接及验收规程》4、《钢筋机械连接通用技术规程》5、《施工组织设计》一、工程概况：该工程为水木清华小区—8#楼工程，位于城区，建筑面积37808.6㎡、地下一层建筑面积1998.43㎡，地上18层建筑面积35810.17㎡，工程结构形式为剪力墙结构，基础为桩筏基础，建筑高度54.75米。二、材料要求：1、所用材料必须有出厂合格证，并在进场后按批量、批次、型号、规格等进行复检合格后方可使用，进场材料进行标识，包括“已检合格”、“检中待定、“未检”、及“已检不合格”，不合格材料立即退库，使用时只可使用标识“已检合格品”。2、用钢筋规格型号、型状、长度尺寸、接头形式、锚固长度等必须图纸设计要求及施工规范规定。3、用钢材不得有片状及颗粒状老锈钢筋且不得有油污，第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页漆斑等。4、所用钢材平直，加工时无脆段及焊接性能不良等现象。5、钢筋焊接及机械连接所用焊条、焊剂、螺纹套等必须有出厂合格证，焊剂接头必须按每300个接头为一个批次送检一组。三、施工连接方法选择及施工机具准备：1、基础钢筋：基础梁采用直螺纹接头。筏板采用搭接连接。2、剪力墙及暗柱钢筋才用绑扎塔接接头方式。3、现浇梁钢筋Φ18以上采用直螺纹接头，Φ18以下采用绑扎塔接。4、柱采用直螺纹接头。机械设备及机具如下名称数量名称数量弯曲机机2电焊机1台剪断机2调直机1台钢筋剪5把直螺纹加工机2扳手10把四、施工顺序及施工人员配备：1、根据施工总体布置及施工进度要求，本工程中基础部分施工顺序如下：主梁钢筋绑扎——次梁钢筋绑扎—第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页—筏板筋绑扎——柱、墙插筋（包括构造柱）。地下室及主体部分：柱钢筋机械连接——墙主筋钢筋搭接绑扎——箍筋及水平筋绑扎——梁钢板绑扎——现浇板钢筋绑扎。2、根据施工方法及施工进度要求，需配备以下数量人员：下料及绑扎技工：60人壮工：25人丝扣加工技工：5人焊接组：5人五、施工工艺流程：钢筋下料、放样——钢筋加工制作——弹线——安装——绑扎——检查验收。六、施工方法及施工要点：1、钢筋制作前先按照施工图纸及其平法构造说明、结构总说明、施工规范中规格、型号、形状长度尺寸、锚固长度、弯钩长度、搭接长度、接头位置，以及施工方法等进行钢筋材料单制作，并复核无误后方可施工。2、钢筋制作好之后要分类存放，并挂牌标识、标识牌包括以下内容：（1）、简图（2）、钢筋具体使用部位（3）、钢筋规格、型号、根数第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页3、钢筋加工、制作：1）、受力钢筋的弯钩及弯折应符合以下规定：2）I级筋末端应做180°弯钩，其同弧弯折内直径不应小于2.5d，其平直长度不应小于钢筋直径的3倍。3）、II级钢筋做135°弯钩弯弧内直径不应小于4d。4）、于等于90度的弯折其弯折处的弯弧内直径不应小于15d。5）工程箍筋末端应做135°弯钩，箍筋完后平直部分长度为10d，基础梁柱交接处梁箍筋加密部分采用双“U”型箍筋搭接封闭孤筋形式进行施工。6）级钢筋调直采用卷扬机冷拉，冷拉率不宜大于4%。7）筋剪断￠6.5-12采用切割机及人工剪断，￠12以上采用剪断机剪断，直螺纹连接的钢筋采用切割机切割。8）筋弯曲小规格I级的采用人工弯曲，大规格及II级筋采用煨弯机弯曲。七、钢筋连接：1、筋的接头位置：设置在结构受力较小处；同一根纵向受力钢筋不得设置两个以上接头；接头末端钢筋弯起点的距离不应小于钢筋直径的10倍；梁、柱端的箍筋加密区不宜设置接头。第6页共12页第5页共1...
