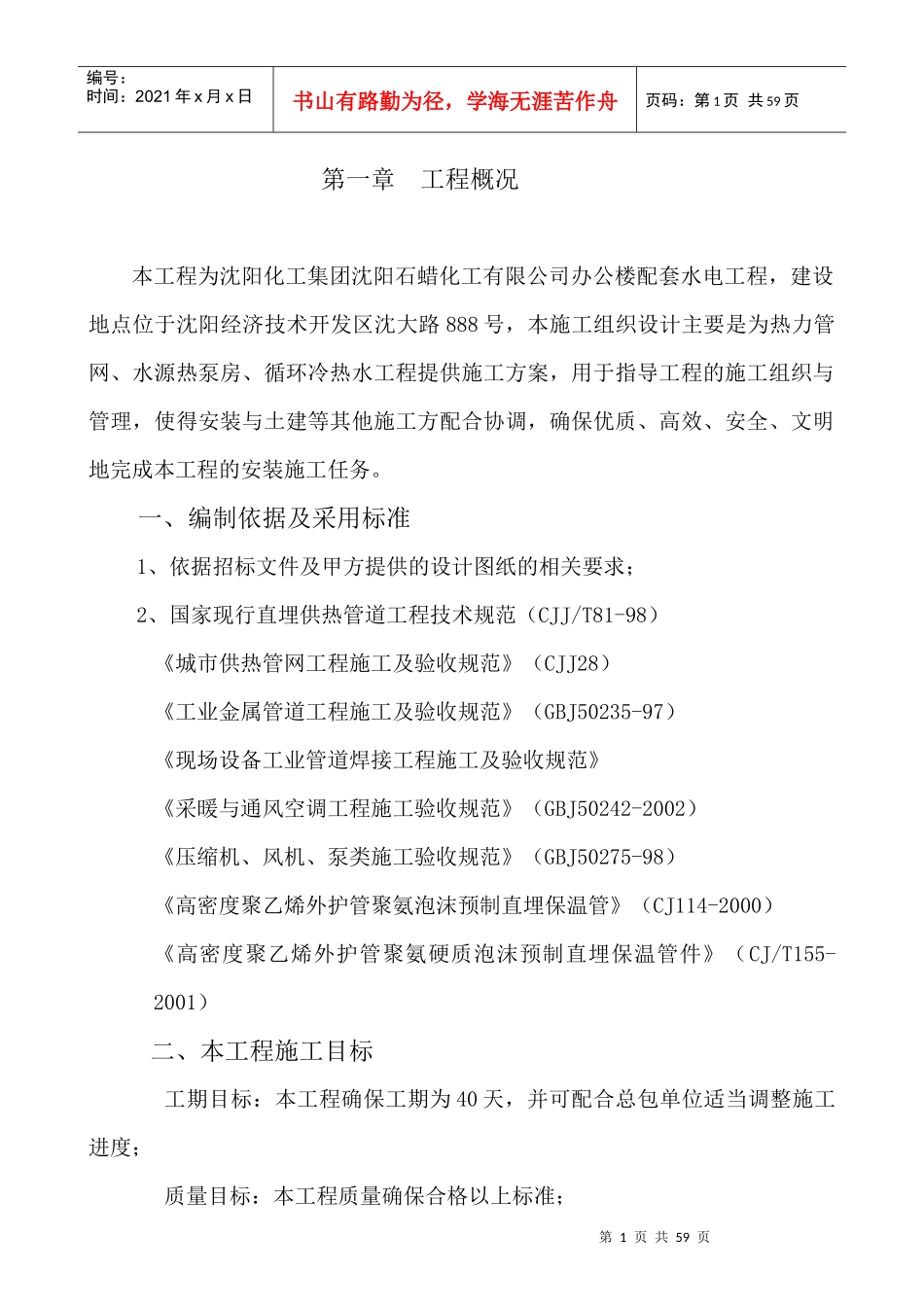

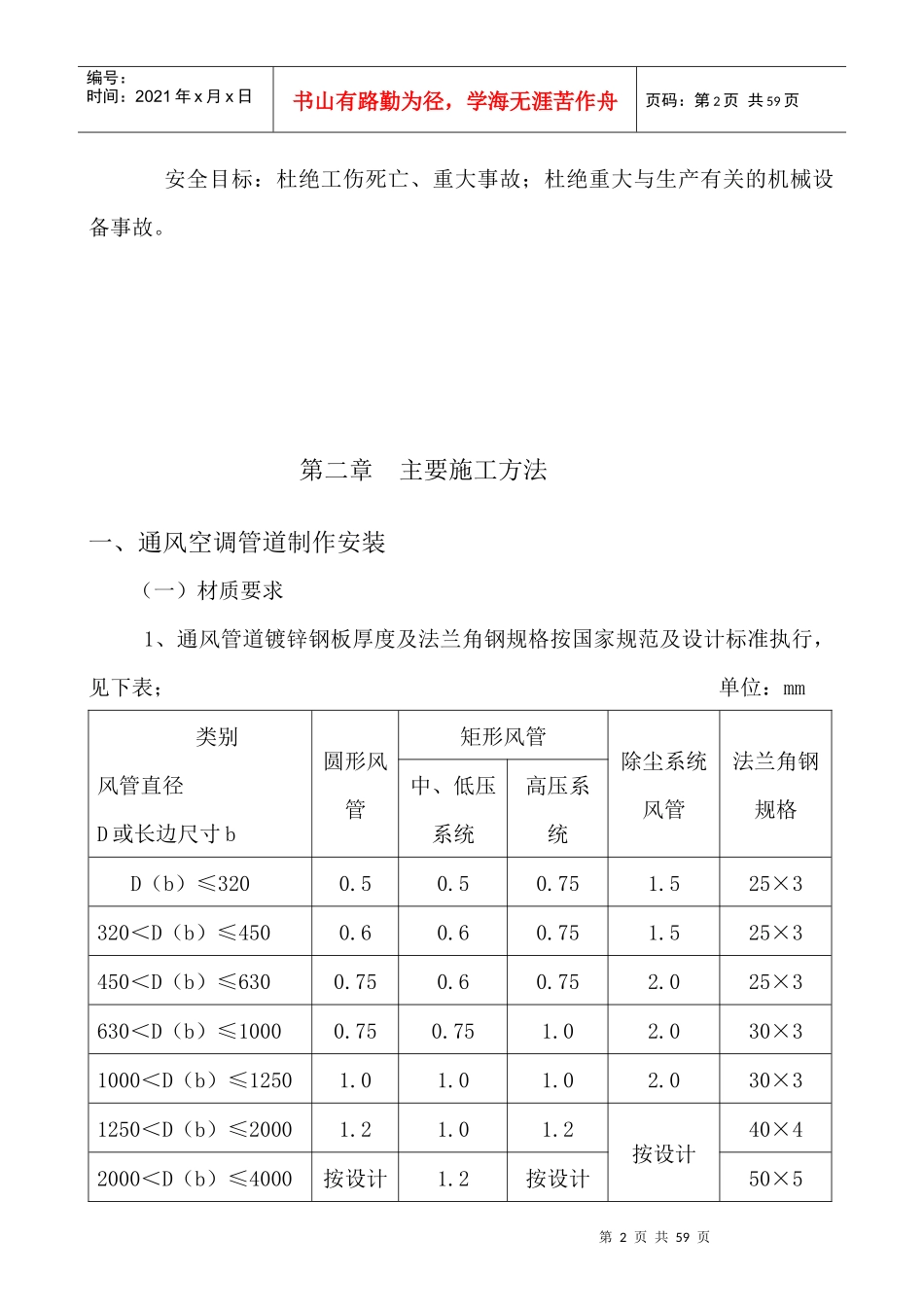

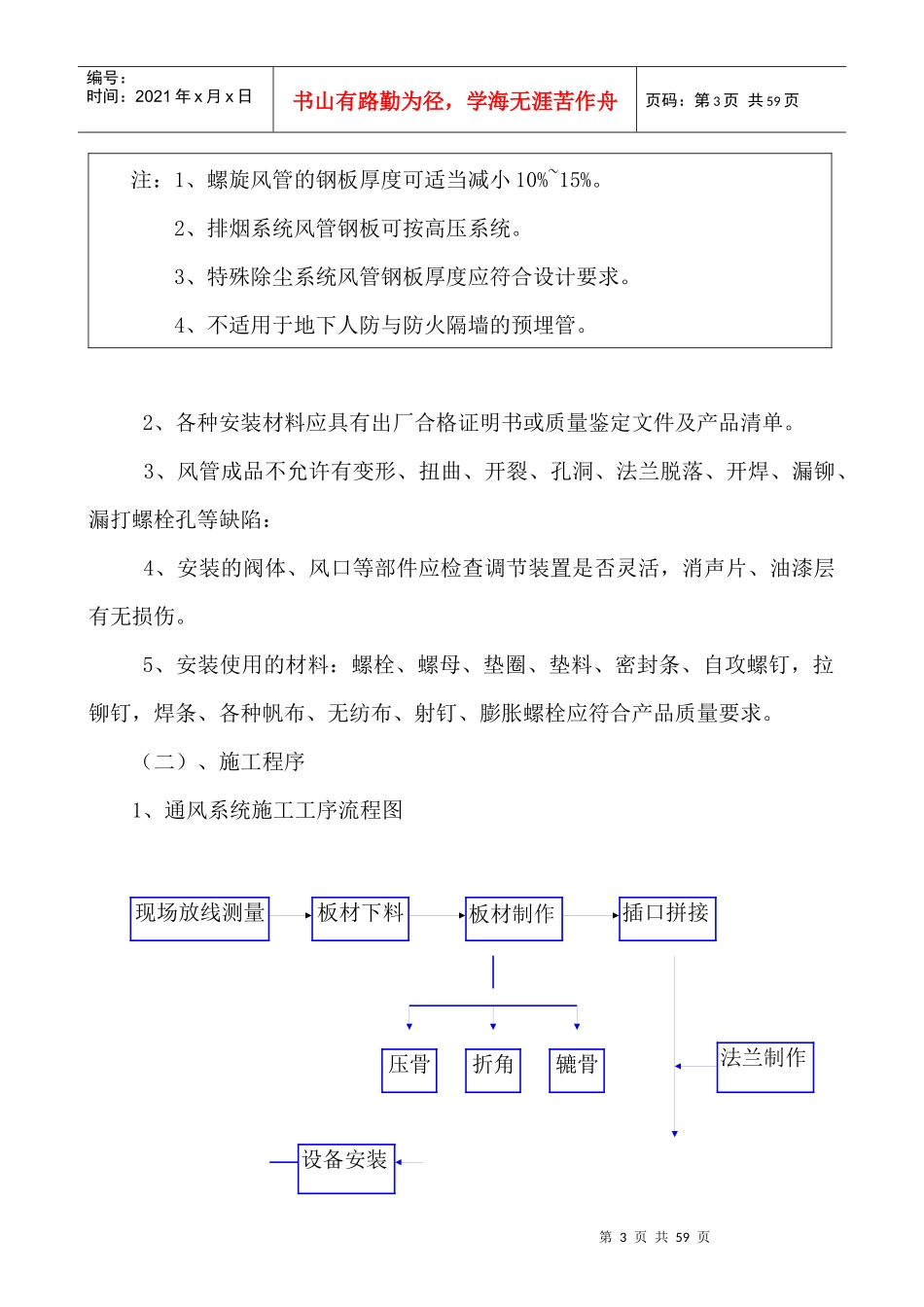

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页第一章工程概况本工程为沈阳化工集团沈阳石蜡化工有限公司办公楼配套水电工程，建设地点位于沈阳经济技术开发区沈大路888号，本施工组织设计主要是为热力管网、水源热泵房、循环冷热水工程提供施工方案，用于指导工程的施工组织与管理，使得安装与土建等其他施工方配合协调，确保优质、高效、安全、文明地完成本工程的安装施工任务。一、编制依据及采用标准1、依据招标文件及甲方提供的设计图纸的相关要求；2、国家现行直埋供热管道工程技术规范（CJJ/T81-98）《城市供热管网工程施工及验收规范》（CJJ28）《工业金属管道工程施工及验收规范》（GBJ50235-97）《现场设备工业管道焊接工程施工及验收规范》《采暖与通风空调工程施工验收规范》（GBJ50242-2002）《压缩机、风机、泵类施工验收规范》（GBJ50275-98）《高密度聚乙烯外护管聚氨泡沫预制直埋保温管》（CJ114-2000）《高密度聚乙烯外护管聚氨硬质泡沫预制直埋保温管件》（CJ/T155-2001）二、本工程施工目标工期目标：本工程确保工期为40天，并可配合总包单位适当调整施工进度；质量目标：本工程质量确保合格以上标准；第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页安全目标：杜绝工伤死亡、重大事故；杜绝重大与生产有关的机械设备事故。第二章主要施工方法一、通风空调管道制作安装（一）材质要求1、通风管道镀锌钢板厚度及法兰角钢规格按国家规范及设计标准执行，见下表；单位：mm类别风管直径D或长边尺寸b圆形风管矩形风管除尘系统风管法兰角钢规格中、低压系统高压系统D（b）≤3200.50.50.751.525×3320＜D（b）≤4500.60.60.751.525×3450＜D（b）≤6300.750.60.752.025×3630＜D（b）≤10000.750.751.02.030×31000＜D（b）≤12501.01.01.02.030×31250＜D（b）≤20001.21.01.2按设计40×42000＜D（b）≤4000按设计1.2按设计50×5第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页注：1、螺旋风管的钢板厚度可适当减小10%~15%。2、排烟系统风管钢板可按高压系统。3、特殊除尘系统风管钢板厚度应符合设计要求。4、不适用于地下人防与防火隔墙的预埋管。2、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。3、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷：4、安装的阀体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。5、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉，拉铆钉，焊条、各种帆布、无纺布、射钉、膨胀螺栓应符合产品质量要求。（二）、施工程序1、通风系统施工工序流程图现场放线测量板材下料板材制作插口拼接压骨折角辘骨法兰制作设备安装第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页说明：（1）、本专业工艺服从各专业工种综合的工艺原则；（2）、小管线避让大管线，无坡度要求管线让有坡度管线；（3）、安装顺序是先下后上，先干管后支管，先立管后水平管；同时通风管道安装也要与土建工程施工配合，合理安排工序，与土建穿叉施工。(三)、通风管道制作：通风管道及各种附件的规格质量必须符合设计图纸、投标文件和相关《规范》的规定。通风空调系统的风管均采用两面镀锌的镀锌钢板制作，经检验合格后的镀锌钢板，按设计和规范及投标文件的要求，对不同规格的风管采用不同厚度的板材。施工员在熟悉图纸风管的尺寸和布局的基础上，结合现场实际情况，对图纸管道进行拆解，分解成单元节，再将加工任务交给班组，由熟练的技工师傅放线开料，保证风管的外观尺寸及管道的规范化。风管采用角钢法兰连接，法兰角钢要按照图纸及规范的要求选用，法兰制作要由专人下料专人焊接，并且焊接时要采用专用模具进行定位焊接，以确保法兰制作统一、同一规格型号的法兰具有互换性；法兰的焊缝要熔合良好，不能有假焊和孔洞，法兰面的平整度不能超过2mm；法兰的螺栓孔间距要小于150支吊架制作...
