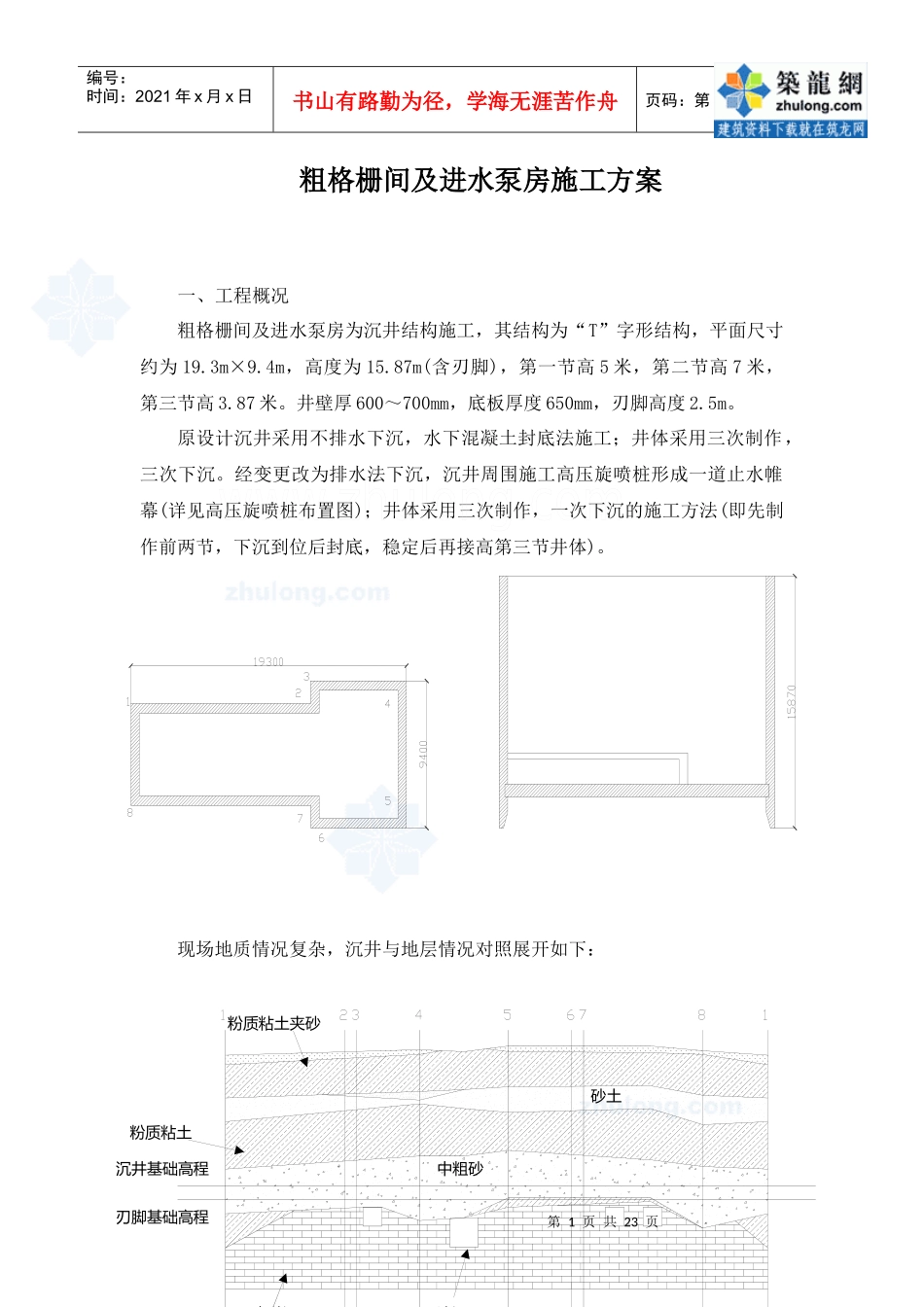

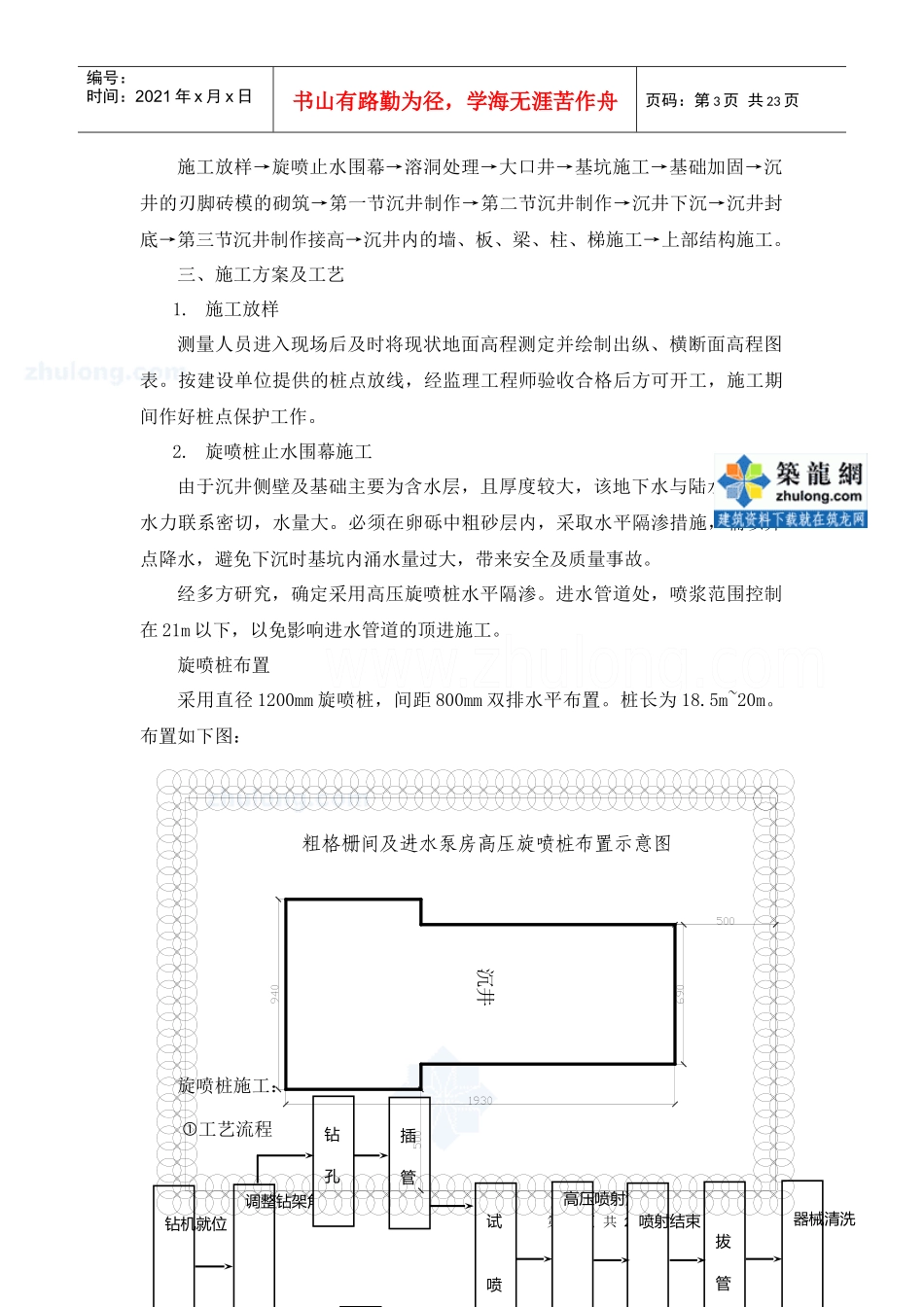

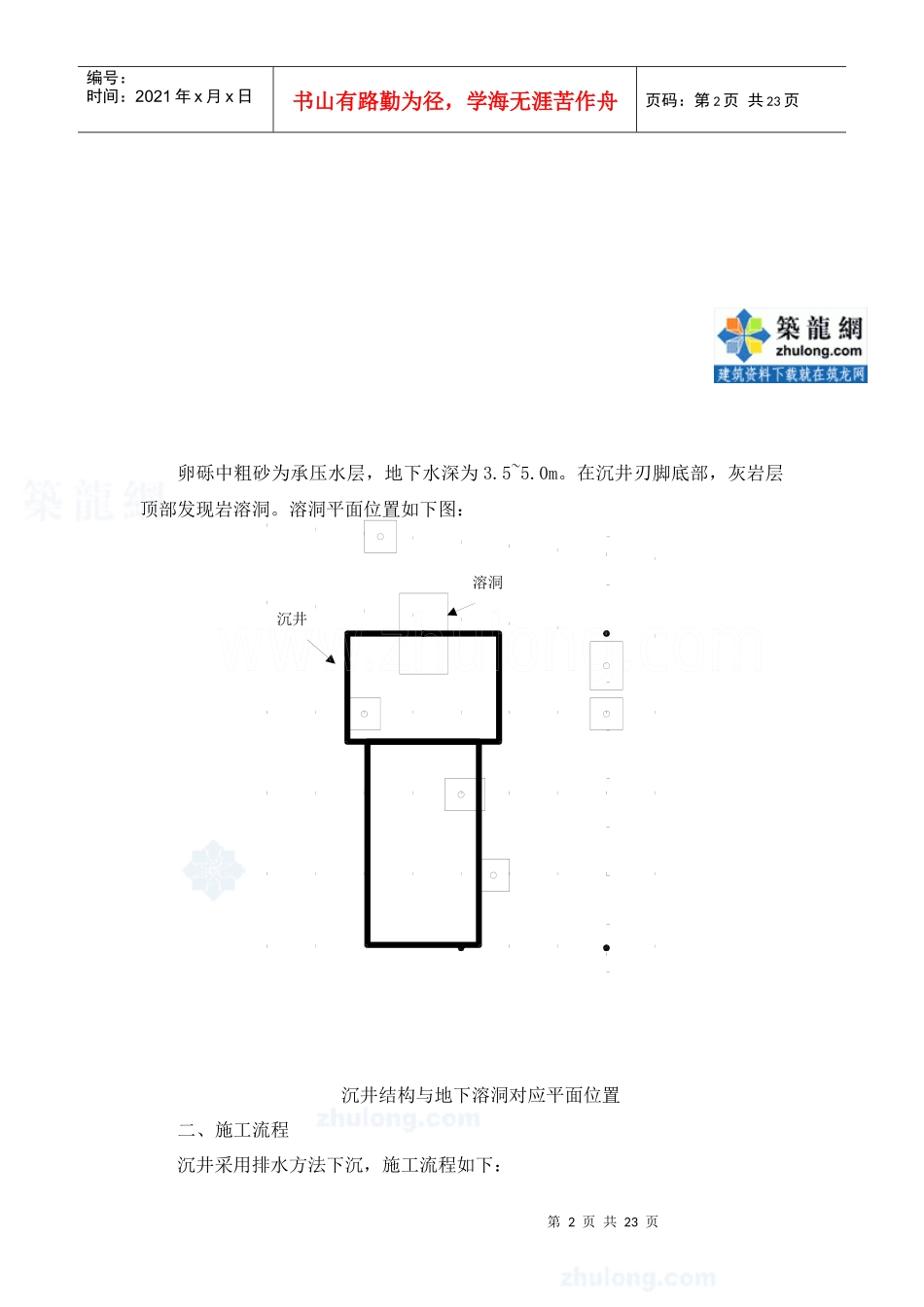

第1页共23页沉井基础高程刃脚基础高程溶洞灰岩中粗砂粉质粘土砂土粉质粘土夹砂编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页粗格栅间及进水泵房施工方案一、工程概况粗格栅间及进水泵房为沉井结构施工，其结构为“T”字形结构，平面尺寸约为19.3m×9.4m，高度为15.87m(含刃脚)，第一节高5米，第二节高7米，第三节高3.87米。井壁厚600～700mm，底板厚度650mm，刃脚高度2.5m。原设计沉井采用不排水下沉，水下混凝土封底法施工；井体采用三次制作，三次下沉。经变更改为排水法下沉，沉井周围施工高压旋喷桩形成一道止水帷幕(详见高压旋喷桩布置图)；井体采用三次制作，一次下沉的施工方法(即先制作前两节，下沉到位后封底，稳定后再接高第三节井体)。现场地质情况复杂，沉井与地层情况对照展开如下：第2页共23页第1页共23页沉井溶洞编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页卵砾中粗砂为承压水层，地下水深为3.5~5.0m。在沉井刃脚底部，灰岩层顶部发现岩溶洞。溶洞平面位置如下图：沉井结构与地下溶洞对应平面位置二、施工流程沉井采用排水方法下沉，施工流程如下：第3页共23页第2页共23页钻机就位调整钻架角度钻孔插管打管试喷高压喷射注浆喷射结束拔管器械清洗编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页施工放样→旋喷止水围幕→溶洞处理→大口井→基坑施工→基础加固→沉井的刃脚砖模的砌筑→第一节沉井制作→第二节沉井制作→沉井下沉→沉井封底→第三节沉井制作接高→沉井内的墙、板、梁、柱、梯施工→上部结构施工。三、施工方案及工艺1.施工放样测量人员进入现场后及时将现状地面高程测定并绘制出纵、横断面高程图表。按建设单位提供的桩点放线，经监理工程师验收合格后方可开工，施工期间作好桩点保护工作。2.旋喷桩止水围幕施工由于沉井侧壁及基础主要为含水层，且厚度较大，该地下水与陆水河河水水力联系密切，水量大。必须在卵砾中粗砂层内，采取水平隔渗措施，辅以井点降水，避免下沉时基坑内涌水量过大，带来安全及质量事故。经多方研究，确定采用高压旋喷桩水平隔渗。进水管道处，喷浆范围控制在21m以下，以免影响进水管道的顶进施工。旋喷桩布置采用直径1200mm旋喷桩，间距800mm双排水平布置。桩长为18.5m~20m。布置如下图：旋喷桩施工：工艺流程沉井粗格栅间及进水泵房高压旋喷桩布置示意图第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页旋喷桩施工流程图施工工艺A、钻机就位将钻机就位对准孔位中心，并作水平校正。喷射注浆管的允许倾斜度不得大于1%，钻机安放偏差≤1.5％。B、钻孔采用地质钻机钻孔。孔位偏差不得大于50mm。C、插管钻孔完毕后拔出岩芯管，并将二重喷射注浆管插入预定深度。在插管过程中，为防止泥砂堵塞喷嘴，可边射水边插管，水压力一般不超过1Mpa。D、喷射注浆由下至上进行喷射注浆。在桩底喷射1min后，再按预定的喷射压力、喷浆量进行提升喷浆。发生故障时停止作业。如发现浆液喷射不足影响桩体直径时，应进行复喷。喷射时，技术人员注意检查浆液初凝时间、注浆流量、风量、压力、旋转提升速度等参数是否符合设计要求，并做好记录，绘制作业过程曲线。当浆液初凝时间超过20h时，应及时停止使用该水泥浆(正常水灰比1：1，初凝时间为15h左右)。E、注浆管提升深层喷射先喷浆后旋转和提升，以防注浆管扭断；钻杆的旋转和提升必须连续不中断，注浆管分段提升的搭接长度不小于100mm。旋喷过程中，冒浆量应控制在注浆量的20%以下。对需要扩大加固范围或提高强度的，可采取复喷第5页共23页第4页共23页沉井基础高程刃脚基础高程溶洞灰岩中粗砂粉质粘土砂土粉质粘土夹砂沉井溶洞编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页措施，即先喷一遍清水，再喷一遍或两遍水泥浆。F、冲洗完工后迅速拔出注浆管，并用清水将管路冲洗干净。G、移动机具移动钻机进行下一根桩的施工。3.溶洞处理根据《赤壁市污水处理厂一期工程岩土工程详细勘查报告》、《赤壁市污水处理厂厂内粗隔栅间...
