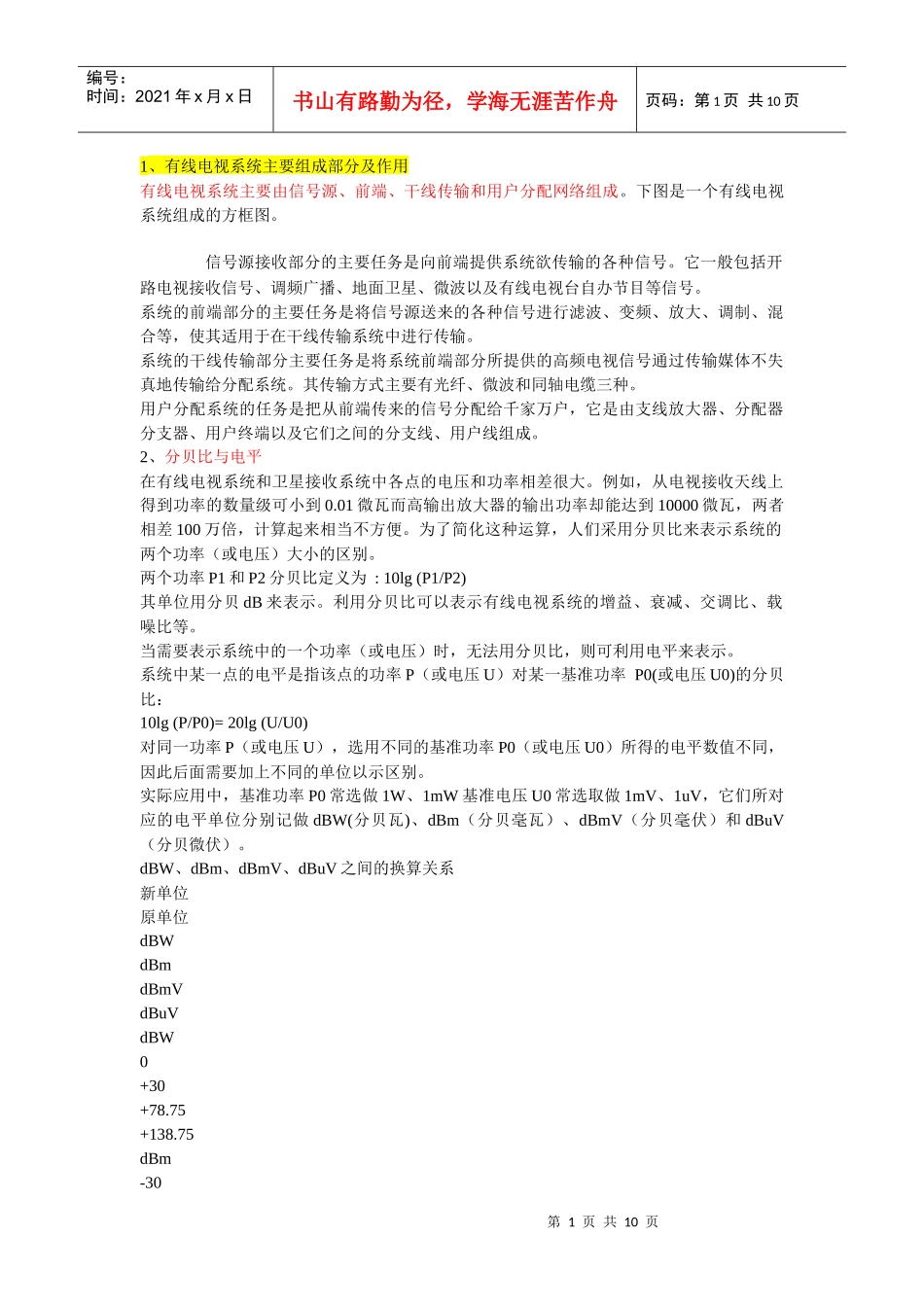

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1、有线电视系统主要组成部分及作用有线电视系统主要由信号源、前端、干线传输和用户分配网络组成。下图是一个有线电视系统组成的方框图。信号源接收部分的主要任务是向前端提供系统欲传输的各种信号。它一般包括开路电视接收信号、调频广播、地面卫星、微波以及有线电视台自办节目等信号。系统的前端部分的主要任务是将信号源送来的各种信号进行滤波、变频、放大、调制、混合等，使其适用于在干线传输系统中进行传输。系统的干线传输部分主要任务是将系统前端部分所提供的高频电视信号通过传输媒体不失真地传输给分配系统。其传输方式主要有光纤、微波和同轴电缆三种。用户分配系统的任务是把从前端传来的信号分配给千家万户，它是由支线放大器、分配器分支器、用户终端以及它们之间的分支线、用户线组成。2、分贝比与电平在有线电视系统和卫星接收系统中各点的电压和功率相差很大。例如，从电视接收天线上得到功率的数量级可小到0.01微瓦而高输出放大器的输出功率却能达到10000微瓦，两者相差100万倍，计算起来相当不方便。为了简化这种运算，人们采用分贝比来表示系统的两个功率（或电压）大小的区别。两个功率P1和P2分贝比定义为:10lg(P1/P2)其单位用分贝dB来表示。利用分贝比可以表示有线电视系统的增益、衰减、交调比、载噪比等。当需要表示系统中的一个功率（或电压）时，无法用分贝比，则可利用电平来表示。系统中某一点的电平是指该点的功率P（或电压U）对某一基准功率P0(或电压U0)的分贝比：10lg(P/P0)=20lg(U/U0)对同一功率P（或电压U），选用不同的基准功率P0（或电压U0）所得的电平数值不同，因此后面需要加上不同的单位以示区别。实际应用中，基准功率P0常选做1W、1mW基准电压U0常选取做1mV、1uV，它们所对应的电平单位分别记做dBW(分贝瓦)、dBm（分贝毫瓦）、dBmV（分贝毫伏）和dBuV（分贝微伏）。dBW、dBm、dBmV、dBuV之间的换算关系新单位原单位dBWdBmdBmVdBuVdBW0+30+78.75+138.75dBm-30第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页0+48.75+108.75dBmV-78.75-48.750+60dBuV-138.75-108.75-6003、分配器分配器是用来分配高频信号的部件，它能将一路输入信号均等地分成几路输出，它具有一个输入端和几个输出端。在使用分配器时，不使用的分配输出端，一定要接终端负载，以免造成反射。不同类型分配器的符号:分配器主要技术参数：分配损失是指在各输出端良好匹配的情况下，传输信号在输入端与输出端的电平之差。分配损失实际值、理想值与分配输出端数n之间的关系N23468理想值（dB）3．014.736.027.789.03实际值（dB）3.5±0.45.5±0.57.5±0.59±111±1分配器的输入阻抗定义为输入端电压与电流的比值，输出阻抗定义为输出端电压与电流的比值。为了与电缆等匹配，分配器的输入阻抗和输出阻抗都是75Ω。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页相互隔离度是指在指定频率范围内，从某输出端加入一个测试信号，其电平与其他输出端的输出电平之差称为该分配器的相互隔离度。一个分配器的相互隔离度越大，各输出口之间的相互干扰就越小。按行标GY/T106-1999的要求，分配器的相互隔离度至少应在22dB以上，邻频传输时要求更高，应达到30dB以上。驻波比与反射损耗表示分配器与前后电缆阻抗匹配的程度。驻波比一般在1.1—1.7之间，对应的反射损耗为13dB—26dB。对于邻频传输系统，要求大于16dB以上。频率特性是描述分配损失等参数随频率变化的情况。在使用频率范围内，要求各参数的变化尽可能越小越好。4、分支器将干线或分支线的一部分信号馈送给用户终端盒的装置称为分支器。其中不需要用户线直接将分支器与用户终端合在一起的分支器称为串接单元。分支器由一个主路输入端、一个主路输出端以及若干个分支输出端构成。其中分支输出端只得到主路输入信号的一小部分，大部分信号仍沿主路输出，如图:分支器的电路代表符号:分支器的电气性能：插入损耗：插入损耗用于描述主路输...
