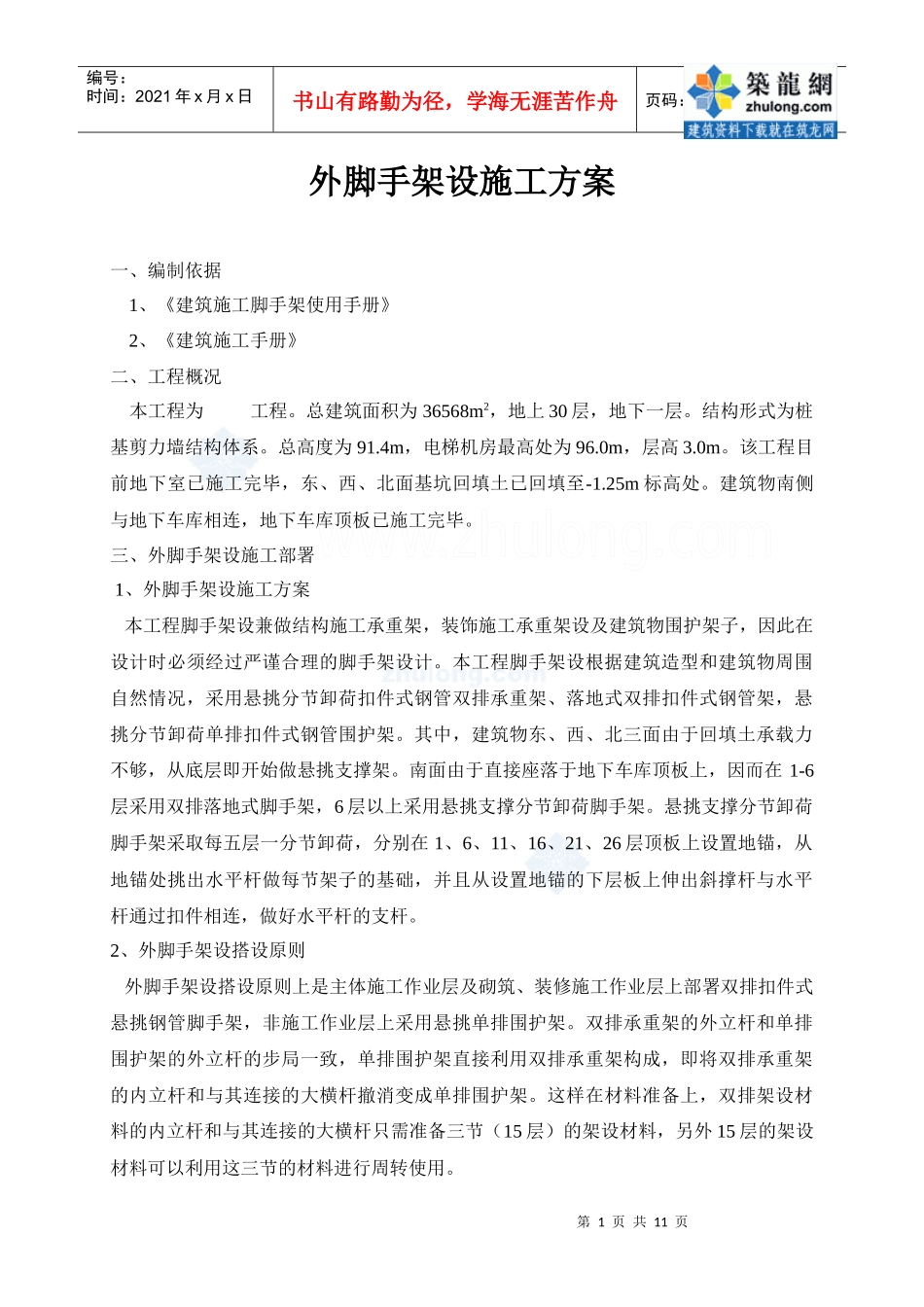

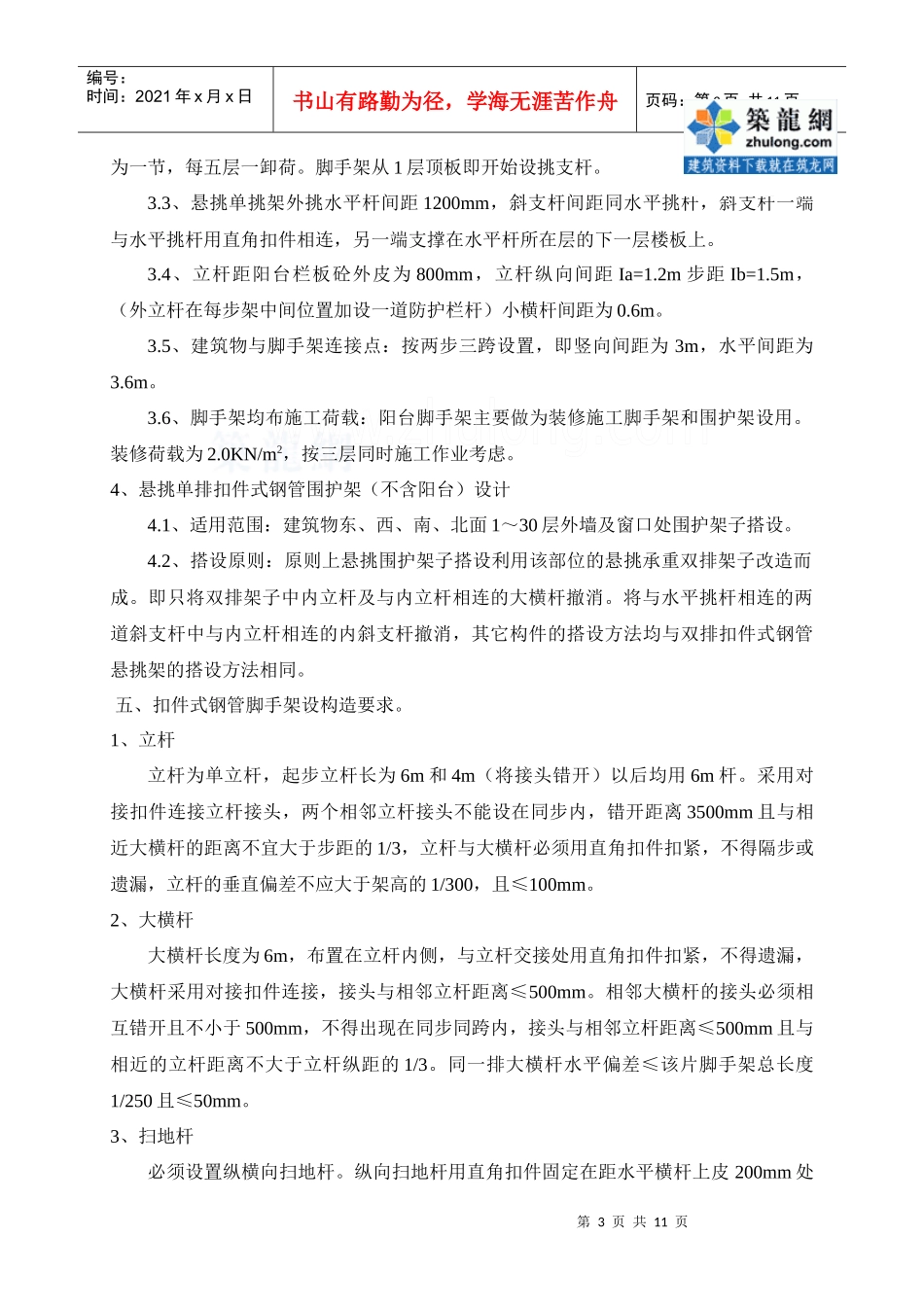

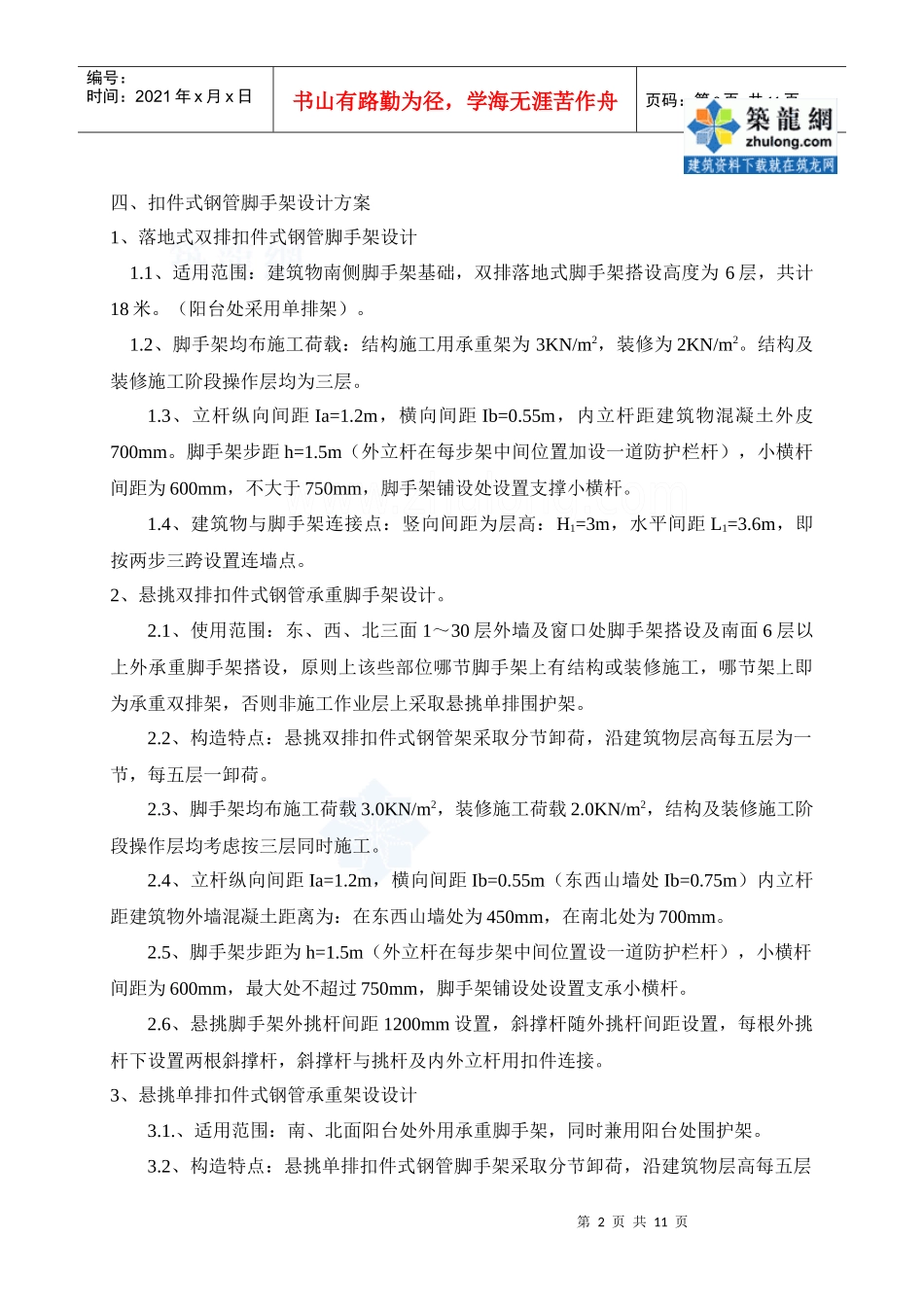

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页外脚手架设施工方案一、编制依据1、《建筑施工脚手架使用手册》2、《建筑施工手册》二、工程概况本工程为工程。总建筑面积为36568m2，地上30层，地下一层。结构形式为桩基剪力墙结构体系。总高度为91.4m，电梯机房最高处为96.0m，层高3.0m。该工程目前地下室已施工完毕，东、西、北面基坑回填土已回填至-1.25m标高处。建筑物南侧与地下车库相连，地下车库顶板已施工完毕。三、外脚手架设施工部署1、外脚手架设施工方案本工程脚手架设兼做结构施工承重架，装饰施工承重架设及建筑物围护架子，因此在设计时必须经过严谨合理的脚手架设计。本工程脚手架设根据建筑造型和建筑物周围自然情况，采用悬挑分节卸荷扣件式钢管双排承重架、落地式双排扣件式钢管架，悬挑分节卸荷单排扣件式钢管围护架。其中，建筑物东、西、北三面由于回填土承载力不够，从底层即开始做悬挑支撑架。南面由于直接座落于地下车库顶板上，因而在1-6层采用双排落地式脚手架，6层以上采用悬挑支撑分节卸荷脚手架。悬挑支撑分节卸荷脚手架采取每五层一分节卸荷，分别在1、6、11、16、21、26层顶板上设置地锚，从地锚处挑出水平杆做每节架子的基础，并且从设置地锚的下层板上伸出斜撑杆与水平杆通过扣件相连，做好水平杆的支杆。2、外脚手架设搭设原则外脚手架设搭设原则上是主体施工作业层及砌筑、装修施工作业层上部署双排扣件式悬挑钢管脚手架，非施工作业层上采用悬挑单排围护架。双排承重架的外立杆和单排围护架的外立杆的步局一致，单排围护架直接利用双排承重架构成，即将双排承重架的内立杆和与其连接的大横杆撤消变成单排围护架。这样在材料准备上，双排架设材料的内立杆和与其连接的大横杆只需准备三节（15层）的架设材料，另外15层的架设材料可以利用这三节的材料进行周转使用。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页四、扣件式钢管脚手架设计方案1、落地式双排扣件式钢管脚手架设计1.1、适用范围：建筑物南侧脚手架基础，双排落地式脚手架搭设高度为6层，共计18米。（阳台处采用单排架）。1.2、脚手架均布施工荷载：结构施工用承重架为3KN/m2，装修为2KN/m2。结构及装修施工阶段操作层均为三层。1.3、立杆纵向间距Ia=1.2m，横向间距Ib=0.55m，内立杆距建筑物混凝土外皮700mm。脚手架步距h=1.5m（外立杆在每步架中间位置加设一道防护栏杆），小横杆间距为600mm，不大于750mm，脚手架铺设处设置支撑小横杆。1.4、建筑物与脚手架连接点：竖向间距为层高：H1=3m，水平间距L1=3.6m，即按两步三跨设置连墙点。2、悬挑双排扣件式钢管承重脚手架设计。2.1、使用范围：东、西、北三面1～30层外墙及窗口处脚手架搭设及南面6层以上外承重脚手架搭设，原则上该些部位哪节脚手架上有结构或装修施工，哪节架上即为承重双排架，否则非施工作业层上采取悬挑单排围护架。2.2、构造特点：悬挑双排扣件式钢管架采取分节卸荷，沿建筑物层高每五层为一节，每五层一卸荷。2.3、脚手架均布施工荷载3.0KN/m2，装修施工荷载2.0KN/m2，结构及装修施工阶段操作层均考虑按三层同时施工。2.4、立杆纵向间距Ia=1.2m，横向间距Ib=0.55m（东西山墙处Ib=0.75m）内立杆距建筑物外墙混凝土距离为：在东西山墙处为450mm，在南北处为700mm。2.5、脚手架步距为h=1.5m（外立杆在每步架中间位置设一道防护栏杆），小横杆间距为600mm，最大处不超过750mm，脚手架铺设处设置支承小横杆。2.6、悬挑脚手架外挑杆间距1200mm设置，斜撑杆随外挑杆间距设置，每根外挑杆下设置两根斜撑杆，斜撑杆与挑杆及内外立杆用扣件连接。3、悬挑单排扣件式钢管承重架设设计3.1.、适用范围：南、北面阳台处外用承重脚手架，同时兼用阳台处围护架。3.2、构造特点：悬挑单排扣件式钢管脚手架采取分节卸荷，沿建筑物层高每五层第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页为一节，每五层一卸荷。脚手架从1层顶板即开始设挑支杆。3.3、悬挑单挑架外挑水平杆间距1200mm...
