高大模板支护施工方案VIP免费

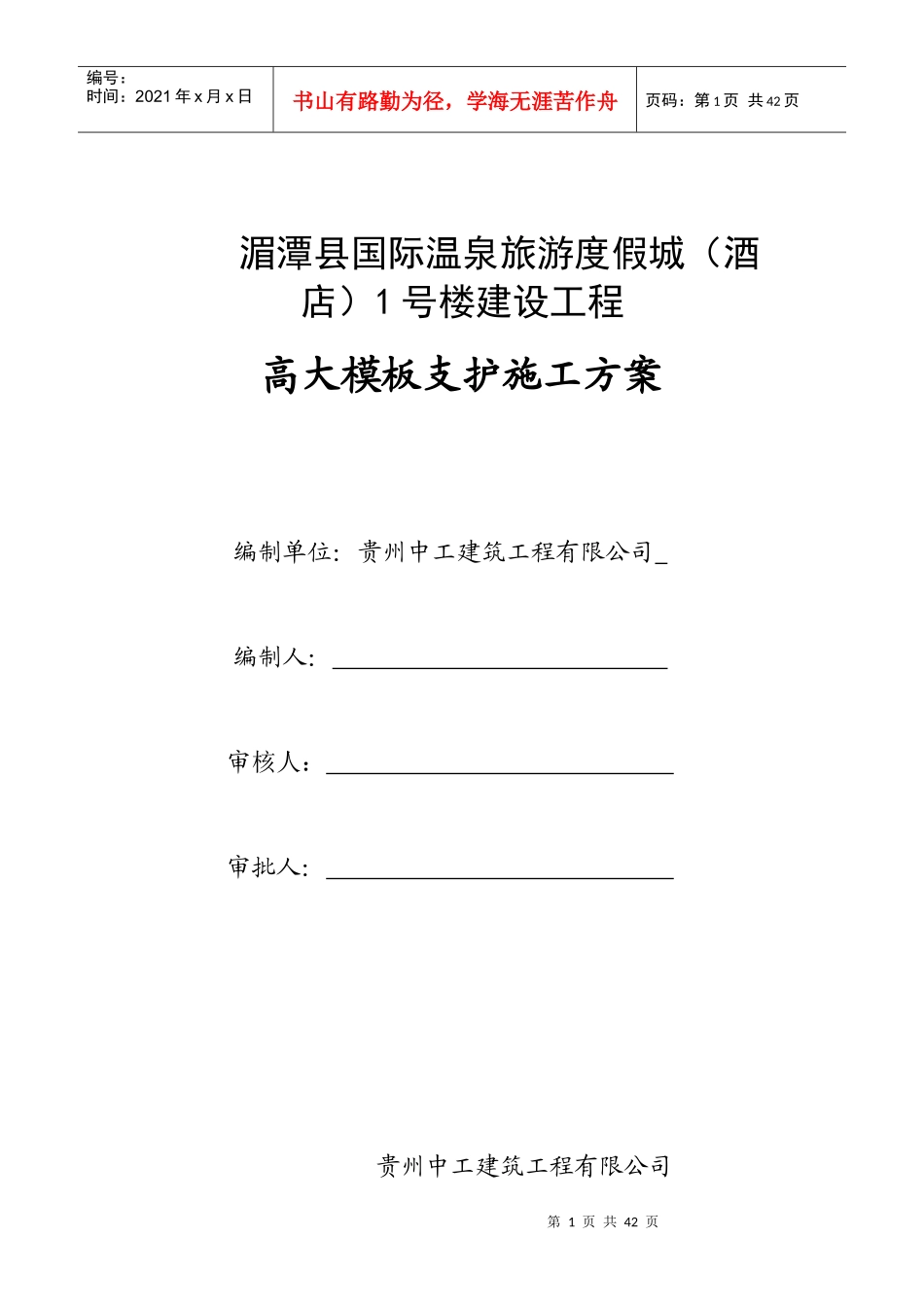

高大模板支护施工方案_第1页
1/42

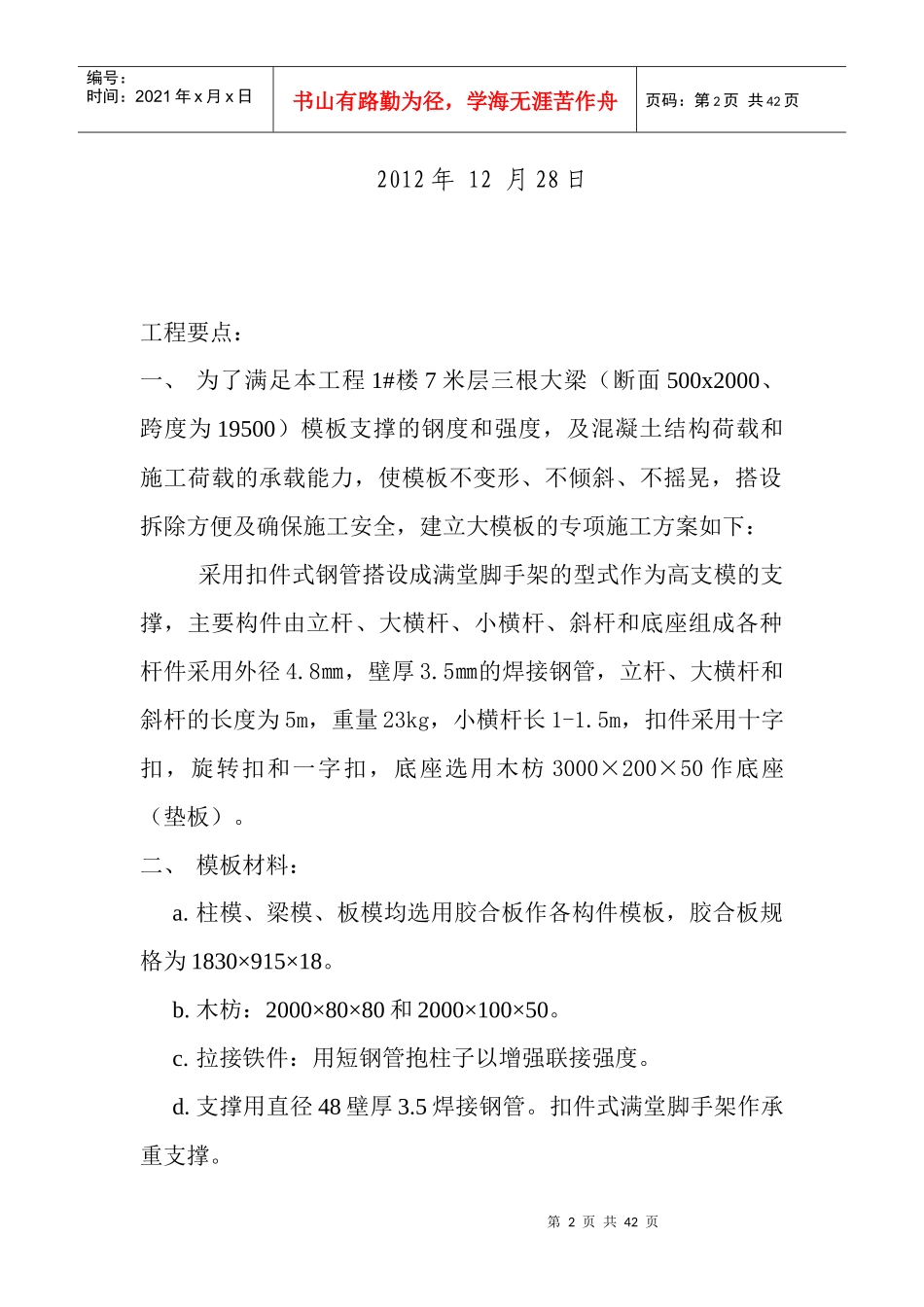

高大模板支护施工方案_第2页
2/42

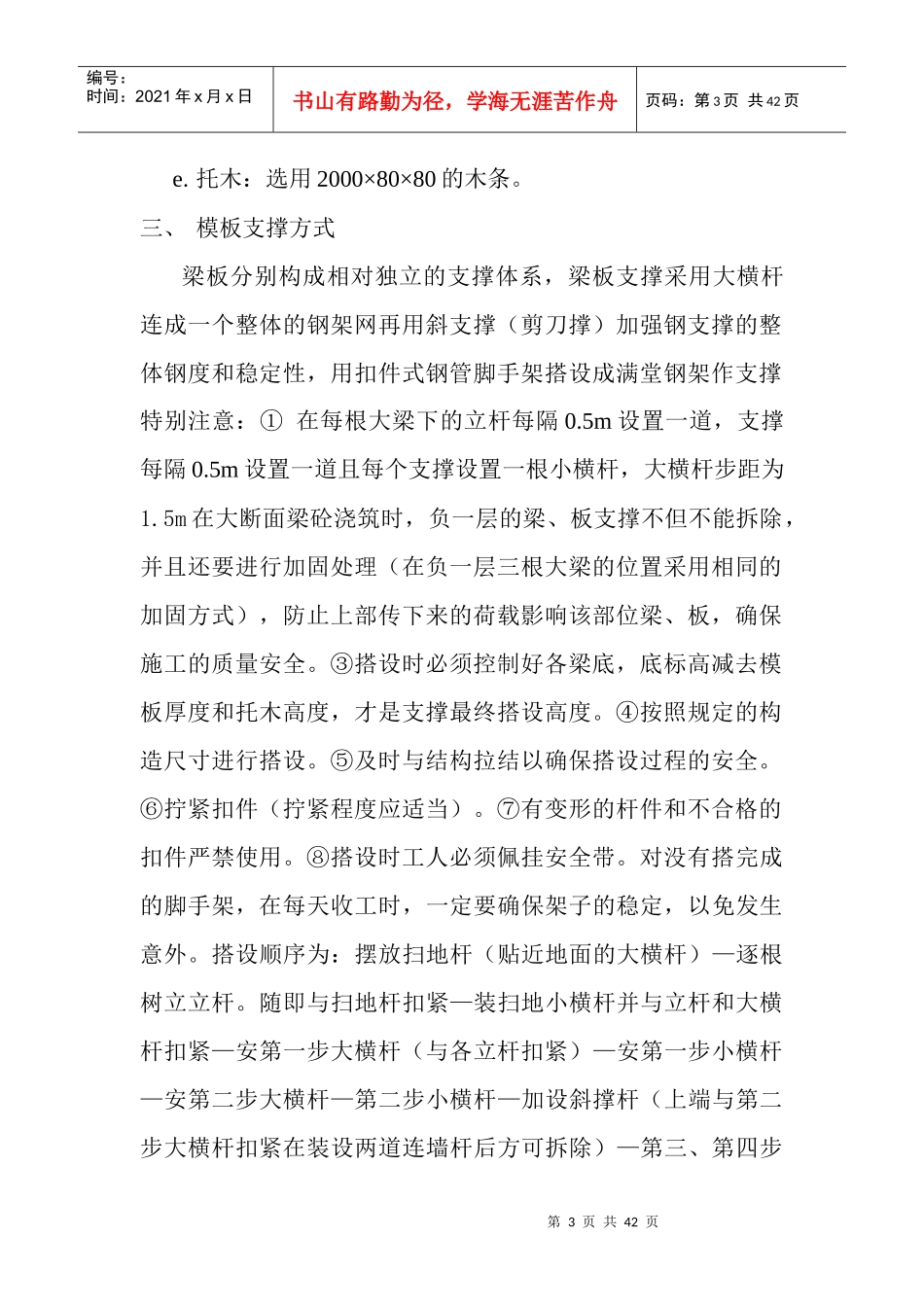

高大模板支护施工方案_第3页
3/42
第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共42页湄潭县国际温泉旅游度假城(酒店)1号楼建设工程高大模板支护施工方案编制单位:贵州中工建筑工程有限公司编制人:审核人:审批人:贵州中工建筑工程有限公司第2页共42页第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共42页2012年12月28日工程要点:一、为了满足本工程1#楼7米层三根大梁(断面500x2000、跨度为19500)模板支撑的钢度和强度,及混凝土结构荷载和施工荷载的承载能力,使模板不变形、不倾斜、不摇晃,搭设拆除方便及确保施工安全,建立大模板的专项施工方案如下:采用扣件式钢管搭设成满堂脚手架的型式作为高支模的支撑,主要构件由立杆、大横杆、小横杆、斜杆和底座组成各种杆件采用外径4.8㎜,壁厚3.5㎜的焊接钢管,立杆、大横杆和斜杆的长度为5m,重量23kg,小横杆长1-1.5m,扣件采用十字扣,旋转扣和一字扣,底座选用木枋3000×200×50作底座(垫板)。二、模板材料:a.柱模、梁模、板模均选用胶合板作各构件模板,胶合板规格为1830×915×18。b.木枋:2000×80×80和2000×100×50。c.拉接铁件:用短钢管抱柱子以增强联接强度。d.支撑用直径48壁厚3.5焊接钢管。扣件式满堂脚手架作承重支撑。第3页共42页第2页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共42页e.托木:选用2000×80×80的木条。三、模板支撑方式梁板分别构成相对独立的支撑体系,梁板支撑采用大横杆连成一个整体的钢架网再用斜支撑(剪刀撑)加强钢支撑的整体钢度和稳定性,用扣件式钢管脚手架搭设成满堂钢架作支撑特别注意:①在每根大梁下的立杆每隔0.5m设置一道,支撑每隔0.5m设置一道且每个支撑设置一根小横杆,大横杆步距为1.5m在大断面梁砼浇筑时,负一层的梁、板支撑不但不能拆除,并且还要进行加固处理(在负一层三根大梁的位置采用相同的加固方式),防止上部传下来的荷载影响该部位梁、板,确保施工的质量安全。③搭设时必须控制好各梁底,底标高减去模板厚度和托木高度,才是支撑最终搭设高度。④按照规定的构造尺寸进行搭设。⑤及时与结构拉结以确保搭设过程的安全。⑥拧紧扣件(拧紧程度应适当)。⑦有变形的杆件和不合格的扣件严禁使用。⑧搭设时工人必须佩挂安全带。对没有搭完成的脚手架,在每天收工时,一定要确保架子的稳定,以免发生意外。搭设顺序为:摆放扫地杆(贴近地面的大横杆)—逐根树立立杆。随即与扫地杆扣紧—装扫地小横杆并与立杆和大横杆扣紧—安第一步大横杆(与各立杆扣紧)—安第一步小横杆—安第二步大横杆—第二步小横杆—加设斜撑杆(上端与第二步大横杆扣紧在装设两道连墙杆后方可拆除)—第三、第四步第4页共42页第3页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共42页大横杆交叉连接扣紧—按各梁底标高调平顶端大横杆—铺设梁板托木(致水平)—铺梁底板和楼面底模板。四、梁板的计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范》(GB50017-2003)等规范编制。因本工程梁支架高度大于4米,根据有关文献建议,如果仅按规范计算,架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2002(3):《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。梁段:L1。第5页共42页第4页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共42页(一)、参数信息1.模板支撑及构造参数梁截面宽度B(m):0.30;梁截面高度D(m):1.10混凝土板厚度(mm):0.11;立杆纵距(沿梁跨度方向间距)La(m):0.70;立杆上端伸出至模板支撑点长度a(m):0.10;脚手架步距(m):1.50;第6页共42页第5页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共42页梁支撑架搭设高度H(m):7;梁两侧立柱间距(m):0.7;承重架支设:木方支撑平行梁截面A;立杆横向间距或排距Lb(m):1.00;采用的钢管类型为Φ48×3.50;...
