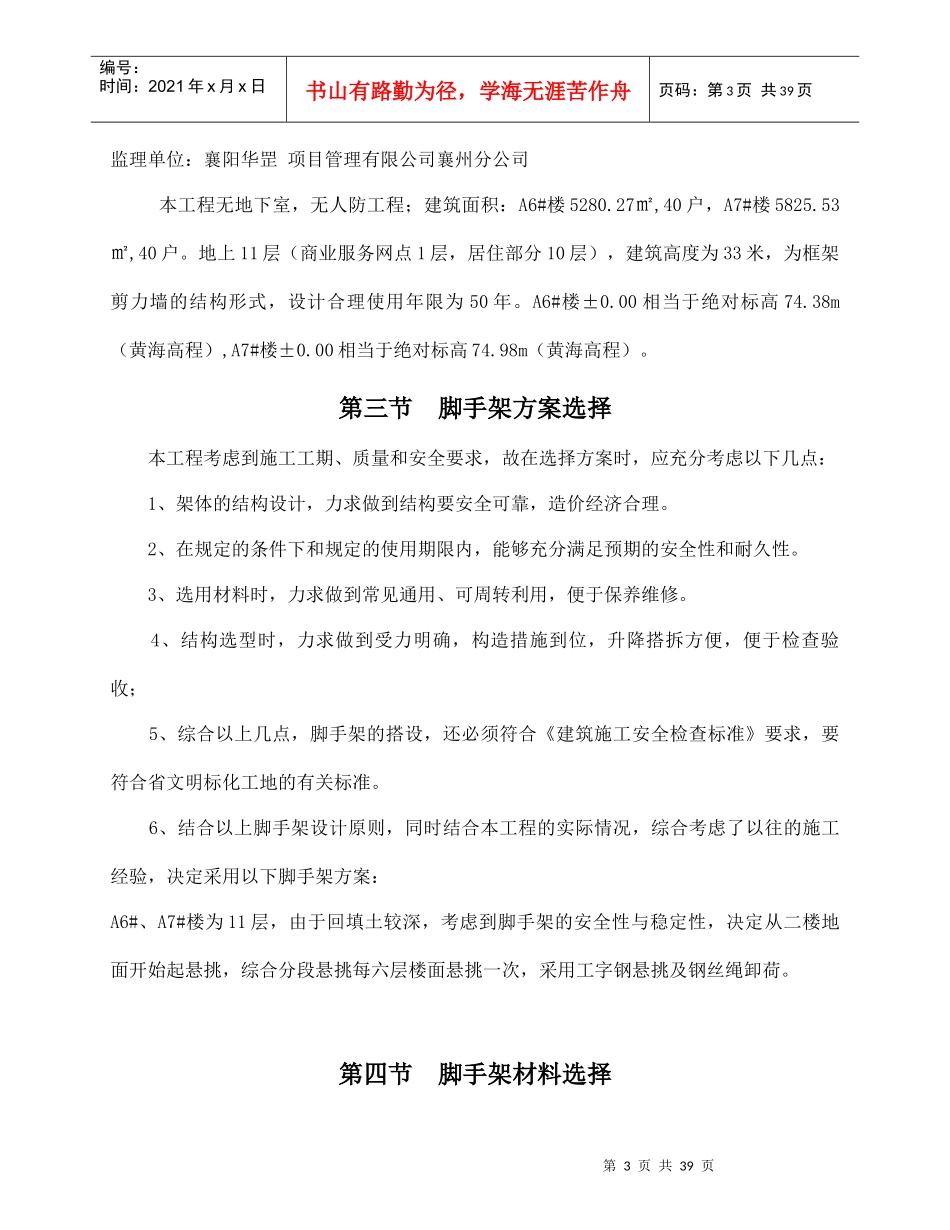

金宝隆襄阳·时代新城A6#、A7#楼工程脚手架施工方案编制人：审批人：编制单位：湖北三江航天建筑工程有限公司编制日期：二〇一五年十一月十五日第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页第一节编制依据序号文献名称1《建筑施工计算手册》江正荣著中国建筑工业出版社2《建筑施工手册》第四版中国建筑工业出版社3《钢结构设计规范》(GB50017-2003)中国建筑工业出版社4《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版社5《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社6《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)中国建筑工业出版社7《混凝土结构设计规范》(GB50010-2002)中国建筑工业出版社8《建筑施工安全检查标准》(JGJ59-2011)中国建筑工业出版社9《钢结构设计规范》(GB50017-2003)中国建筑工业出版社10《建筑地基基础设计规范》(GB50007-2002)中国建筑工业出版社第二节工程概况工程名称：襄阳时代新城A6#、A7#楼建设地点：湖北省襄阳市襄州区双沟镇建设单位：襄阳金宝隆房地产开发有限公司设计单位：襄阳市建筑设计院第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页监理单位：襄阳华罡项目管理有限公司襄州分公司本工程无地下室，无人防工程；建筑面积：A6#楼5280.27㎡,40户，A7#楼5825.53㎡,40户。地上11层（商业服务网点1层，居住部分10层），建筑高度为33米，为框架剪力墙的结构形式，设计合理使用年限为50年。A6#楼±0.00相当于绝对标高74.38m（黄海高程）,A7#楼±0.00相当于绝对标高74.98m（黄海高程）。第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合《建筑施工安全检查标准》要求，要符合省文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：A6#、A7#楼为11层，由于回填土较深，考虑到脚手架的安全性与稳定性，决定从二楼地面开始起悬挑，综合分段悬挑每六层楼面悬挑一次，采用工字钢悬挑及钢丝绳卸荷。第四节脚手架材料选择第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页普通型钢悬挑脚手架l、普通型钢悬挑脚手架，选用架设钢管外径48mm，壁厚3.00mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-2011的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆黄黑相间色。4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.8×5.5m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由襄阳市建筑安全监督管理部门发放的准用证。6、连墙件采用钢管，其材质应符合现行国家标准《...
