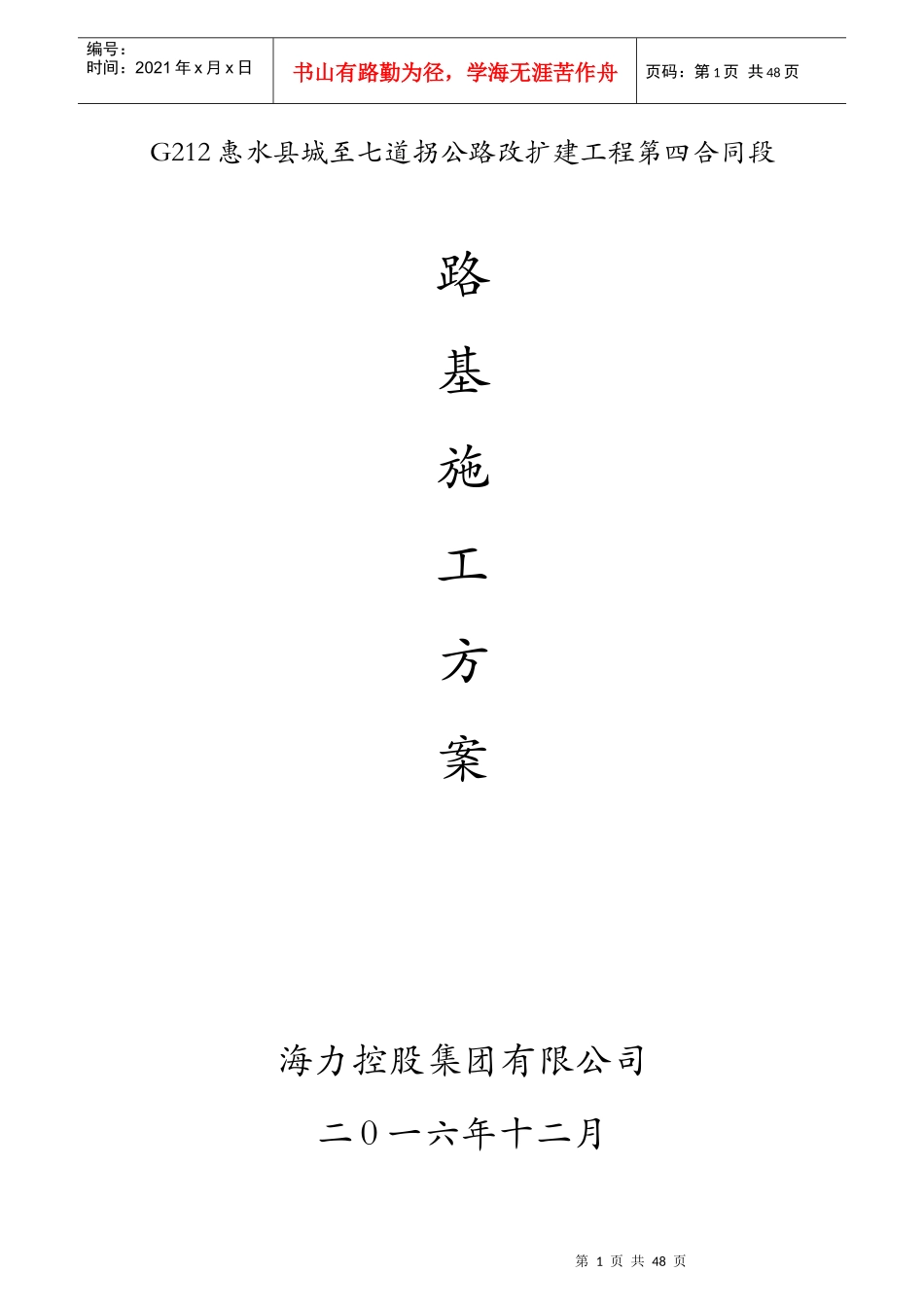

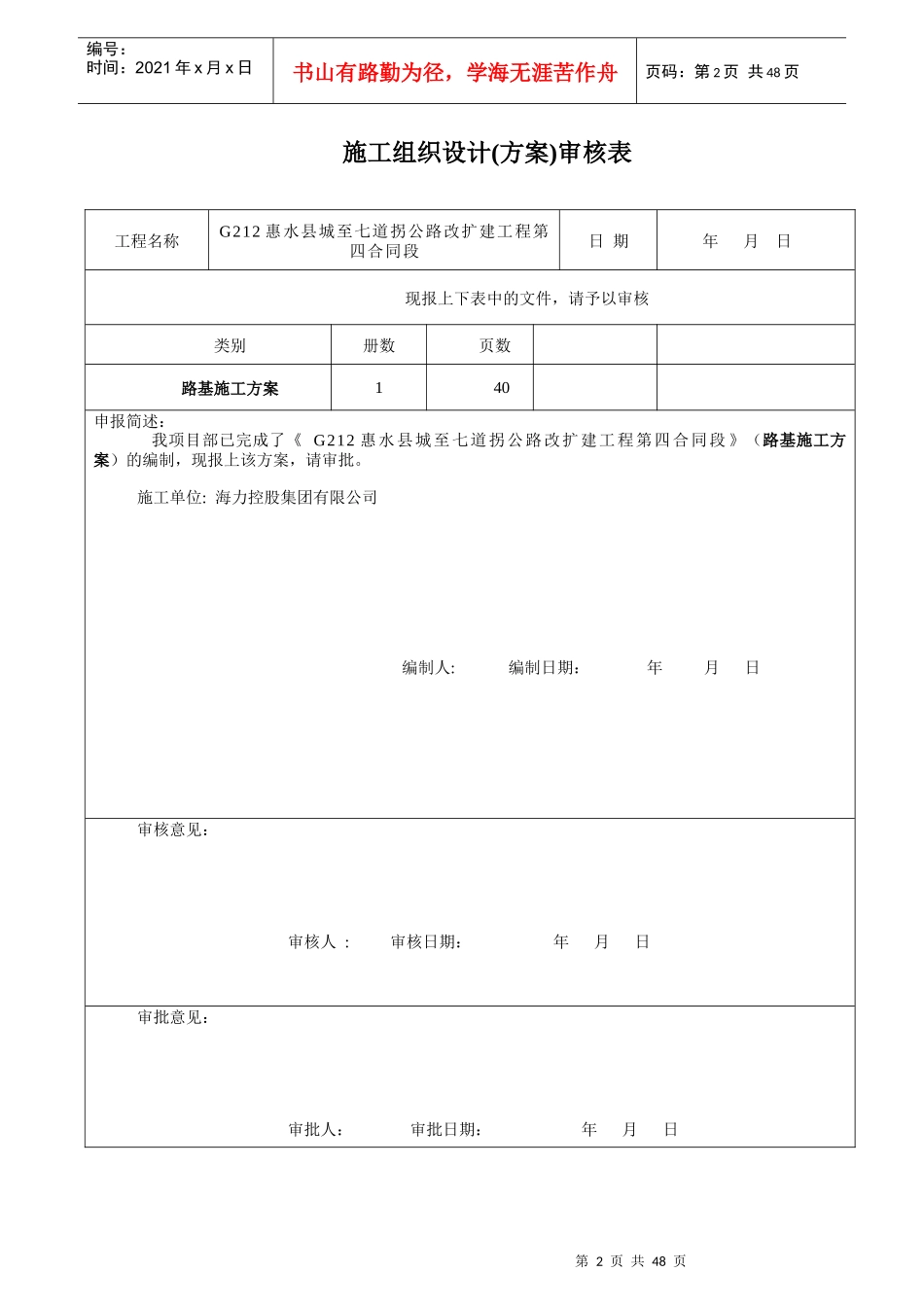

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页G212惠水县城至七道拐公路改扩建工程第四合同段路基施工方案海力控股集团有限公司二0一六年十二月第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页施工组织设计(方案)审核表工程名称G212惠水县城至七道拐公路改扩建工程第四合同段日期年月日现报上下表中的文件，请予以审核类别册数页数路基施工方案140申报简述：我项目部已完成了《G212惠水县城至七道拐公路改扩建工程第四合同段》（路基施工方案）的编制，现报上该方案，请审批。施工单位:海力控股集团有限公司编制人:编制日期：年月日审核意见：审核人:审核日期：年月日审批意见：审批人：审批日期：年月日第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页目录一、工程概况…………………………………………………………………4二、编制依据…………………………………………………………………4三、本标段地质水文条件……………………………………………………4四、本分部工程主要施工内容及工程量……………………………………5五、工程特点…………………………………………………………………5六、施工部署…………………………………………………………………6七、施工方案…………………………………………………………………12八、路基工程施工质量的技术控制措施……………………………………36九、安全生产与文明施工……………………………………………………38第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页一、工程概况1、拟建的G212惠水县城至七道拐公路改扩建工程第四标段设计起点位于惠水县甲绒乡道班中桥南端。起点桩号为K26+180（坐标X=2870446.02Y=498987.479），途径甲绒乡、断杉镇、止于断杉镇养护站南60m处。终点桩号为K43+107.087(坐标X=2558269.590Y=499350.624)。2.标段全长16.927087km，主要为两车道二级公路，路基宽度为8.5m。全标段无桥梁等大型结构物，涵洞39道，挡土墙5594.05m，护肩15225.93m，平交路口58处。土石方总挖方17.245万m³，总填方8.036万m³，弃土场2处。二、编制依据1、G212惠水县城至七道拐公路改扩建工程第四标段工程投标文件及甲乙双方合同；2、G212惠水县城至七道拐公路改扩建工程第四标段施工图设计；3、公路路基施工技术规范《JTGF10-2006》；4、《公路软基路堤设计与施工技术规范》（JTJ-017-96）；5、《公路工程质量检验评定标准》（JTGF80/1-2004）。三、本标段地质水文条件1、项目区域位于贵阳市正南面惠水县。属于喀斯特盆地地貌，涟江纵贯全景，土地肥沃，阡陌纵横。第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页2、项目区域主要为喀斯特盆地内冲击平原与低中山斜坡组合地貌。区域总体东、西高，其道路挡墙沿斜坡、槽谷、河谷、山间平地修筑。3、项目区域属中亚热带季风气候区，雨热同季，冬无严寒，夏无酷暑，年平均温度13.5-18.5℃，年极端最低气候为零下15.5℃，极端最高气温为40.7℃。相对湿度81%。无霜期275天，年降雨量1250~1400毫米，地表水发育。四、本分部工程主要施工内容及工程量五、工程特点本标段路线技术指标及主要技术指标项目单位路段里程桩号mK26+180～K43+107.087公路等级二级公路类别改扩建路线长度Km16.927设计速度Km/h40路基宽度m8.5行车道宽度m7序号项目名称单位数量备注1路基清表碾压㎡3491422砍伐树木棵28513挖除树根棵28514拆除结构物m313634.75路基挖土、石方m31724456路基利用土石方填筑m3803647挖土方（挖出换填）m3446828挖淤泥m35061不包含变更部分第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页路肩宽度m0.75+0平曲线一般最小半径m100平曲线极限最小半径m60最小缓和曲线m35停车视距m40最大纵坡%7一般最小竖曲线半径凸m700凸m700地震设计强度5度区设计荷载公路一1级六、施工部署（1）、分...
