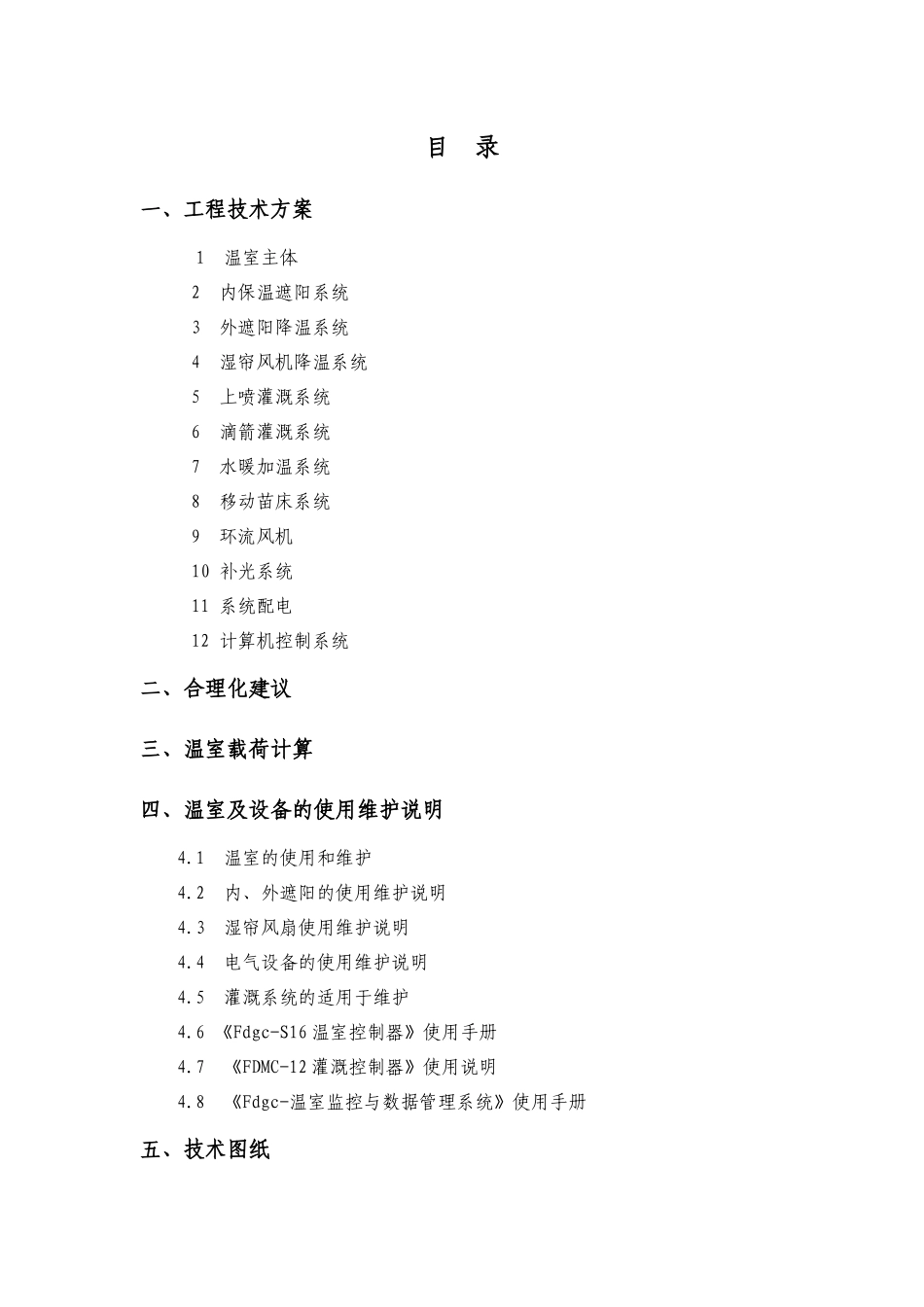

目录一、工程技术方案1温室主体2内保温遮阳系统3外遮阳降温系统4湿帘风机降温系统5上喷灌溉系统6滴箭灌溉系统7水暖加温系统8移动苗床系统9环流风机10补光系统11系统配电12计算机控制系统二、合理化建议三、温室载荷计算四、温室及设备的使用维护说明4.1温室的使用和维护4.2内、外遮阳的使用维护说明4.3湿帘风扇使用维护说明4.4电气设备的使用维护说明4.5灌溉系统的适用于维护4.6《Fdgc-S16温室控制器》使用手册4.7《FDMC-12灌溉控制器》使用说明4.8《Fdgc-温室监控与数据管理系统》使用手册五、技术图纸重庆南山植物园玻璃温室技术方案一、温室主体1、主体结构：胖龙V96型文洛式三尖顶玻璃温室。2、性能指标：1)风载0.50kN/m22)雪载0.25kN/m23)吊挂载荷15Kg/m24)最大排水量140mm/h5)电参数：220V，50HZ，PH1/380V，50HZ，PH33、规格尺寸：1)栋宽：9.6m2)榀距：4.0m3)天沟（雨槽底距柱底高度）：4m（热带雨林区高7.5米）4)屋面角：22度。4、排列方式：整座温室的尺寸为：54.4m×44m，总面积:2393.6平米。整座温室共分为3个独立的种植区，分别为热带雨林植物区、多肉多浆植物区和四季花卉植物区，面积分别为：844.8平米、422.4平米和1126.4平米。每个区域之间设玻璃隔断，且每个种植区内的设备独立控制。（详见示意图）热带雨林植物区：山墙长：9.6m×2栋=19.2m（柱高7.5米）侧墙长：4.0m×11跨=44m面积：844.8m2多肉多浆植物区：山墙长：9.6m×1栋=9.6m侧墙长：4.0m×11跨=44m面积：422.4m2四季花卉植物区：山墙长：9.6m×2栋+6.4m×1栋=25.6m侧墙长：4.0m×9跨=44m面积：1126.4m2缓冲间：在四季花卉植物区的南端，设4m×6.4m×2.5m(高)的缓冲间1个，面积25.6平米。覆盖材料：四周为玻璃覆盖，顶部覆盖PC板。5、结构及覆盖材料：（1）结构温室主骨架采用国产热镀锌钢管及钢板，主要包括：热带雨林植物区主立柱为150×120×4，其它区域立柱为100×60×3的热镀锌矩形管，边立柱底板采用10mm厚的钢板。格构架上下弦采用40×60×2的矩形管，腹杆用φ16圆钢焊接而成。端面及侧面围梁为80×40×3的特制冷弯槽钢。雨槽为2.75mm厚的镀锌板。零件热镀锌规范采用GB/T3091-93。温室顶部及四周围为专用铝型材，型材标准采用GB/T5237-93。和橡胶密封条。联接件均采用镀锌处理。紧固件为国产镀锌标准件，如螺栓，螺母，垫圈，自攻钉等。（2）覆盖材料：温室顶部及四周全部覆盖4mm厚的国产浮法玻璃，其透光率>90%，玻璃密封件采用PVC扣条。6、通风系统：顶通风：温室顶部双向开窗，顶窗通风率达30%以上，驱动为荷兰Ridder公司进口减速电机和进口齿轮/齿条驱动系统；轴及联接附件为国产热镀锌件。侧通风：温室两侧安装1.5m高铝合金玻璃推拉窗，配40目防虫网纱扇。湿帘窗：湿帘外安装电动齿条外翻窗，国产铝合金窗框，聚酯中空板覆盖，高度1.8m，外翻窗立柱距温室端面1.7m。采用国产减速电机和齿轮/齿条驱动系统；立柱、横梁、轴及联接附件为国产热镀锌件。湿帘窗外备有以色列进口长寿膜，用于冬季密封。密封：窗框四周采用橡胶密封条。7、防虫网：顶窗开窗处设40目防虫网，湿帘外设25目防虫网。8、门：温室共设双扇推拉门6套，门的位置见示意图。其中5套门的尺寸为2×1.2m×2.4m（宽×高），1套门的尺寸为2×2m×4m（宽×高）（配在热带雨林植物区）。9、基础及室内道路：温室四周和玻璃隔断处以及缓冲间四周为圈梁，内部采用独立基础；温室及缓冲间四周设0.3米的砖墙裙，内外水泥抹平。温室外四周设0.6m宽散水。缓冲间内地面全部硬化。苗床下铺设石子，苗床间设宽约600mm,厚约60mm混凝土道路。温室设东西向和南北向混凝土道路一条，宽度约2m。混凝土厚度约80mm。温室内北端面（有苗床区）各设约0.8m宽的东西向维修道路。混凝土厚度60mm。温室外南北两端各设排水沟1条。其他地面不处理。10、屋面排水：采用双端排水，雨槽坡度为2.5‰，配雨水落水管。二、内保温遮阳系统（齿条传动）内遮阳保温系统可从多方面改善温室的生态环境。夏季遮阳幕能反射部分阳光，并使阳光漫射进入温室，均匀照射植物，保护作物免遭强光灼伤，同时使温室温度下降；通过选用不同的幕布，可形成不同的遮阳率，满足不同作物对...
