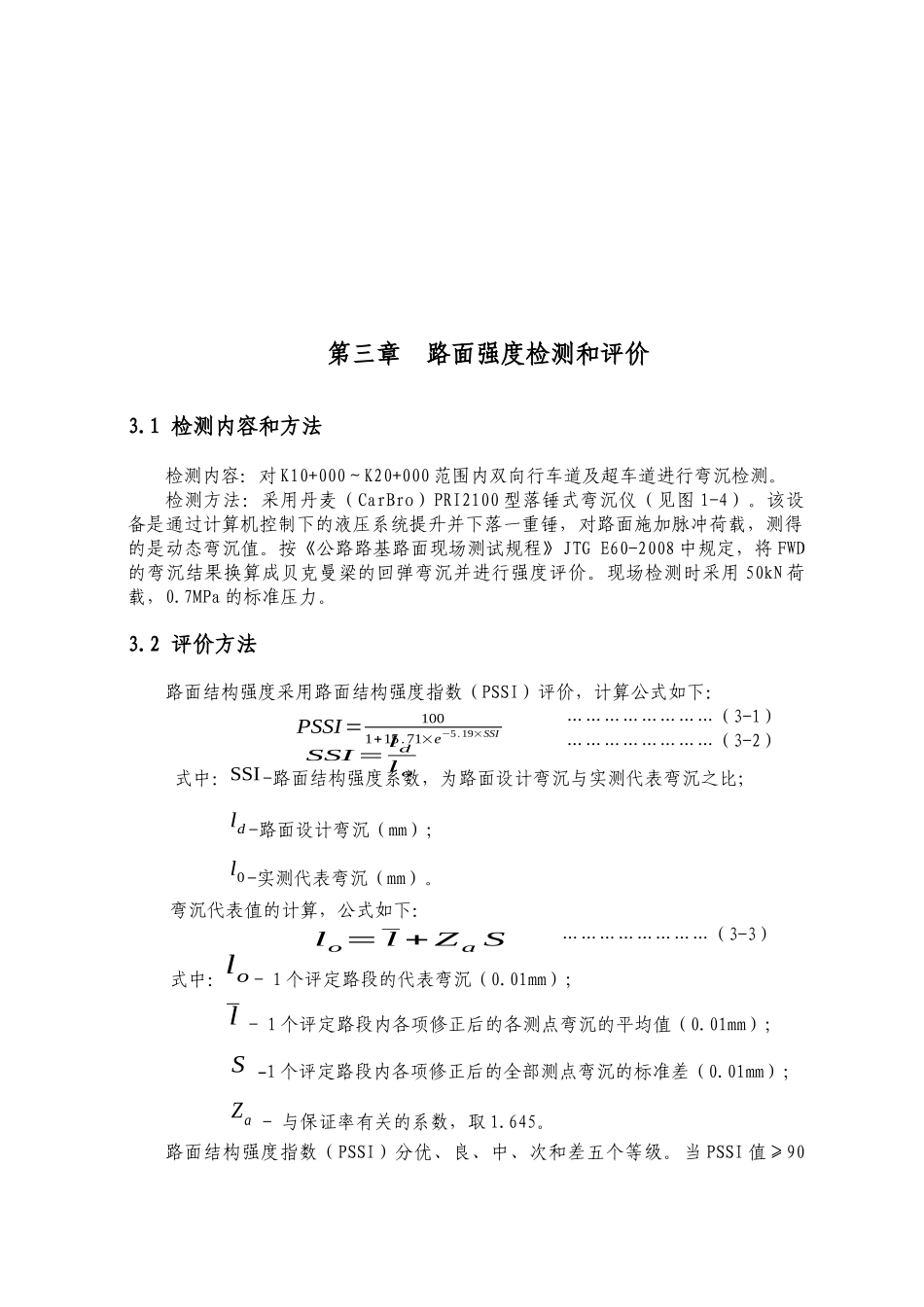

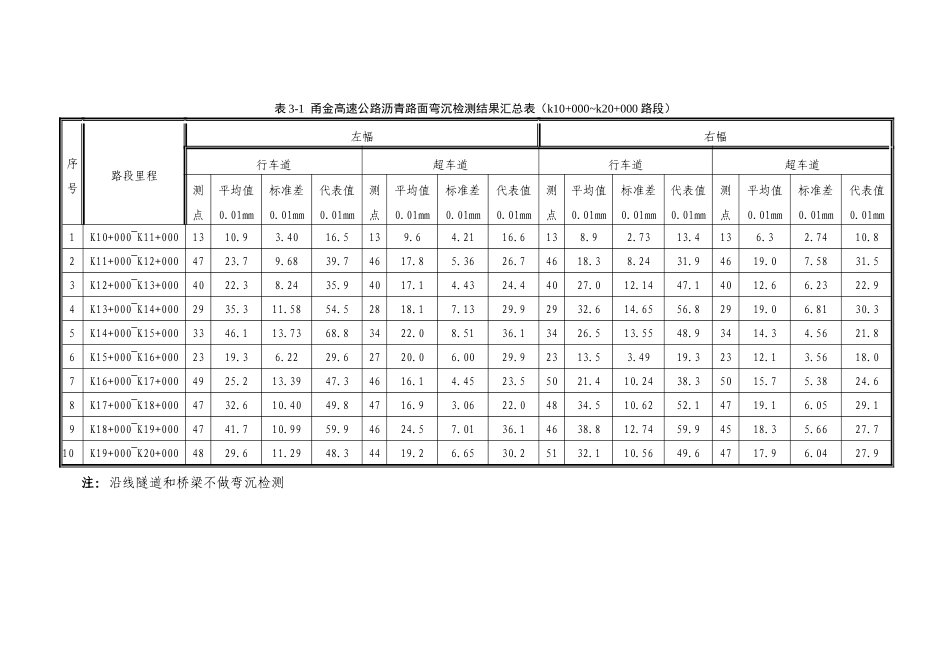

第三章路面强度检测和评价3.1检测内容和方法检测内容：对K10+000～K20+000范围内双向行车道及超车道进行弯沉检测。检测方法：采用丹麦（CarBro）PRI2100型落锤式弯沉仪（见图1-4）。该设备是通过计算机控制下的液压系统提升并下落一重锤，对路面施加脉冲荷载，测得的是动态弯沉值。按《公路路基路面现场测试规程》JTGE60-2008中规定，将FWD的弯沉结果换算成贝克曼梁的回弹弯沉并进行强度评价。现场检测时采用50kN荷载，0.7MPa的标准压力。3.2评价方法路面结构强度采用路面结构强度指数（PSSI）评价，计算公式如下：……………………（3-1）……………………（3-2）式中：SSI-路面结构强度系数，为路面设计弯沉与实测代表弯沉之比；ld-路面设计弯沉（mm）；l0-实测代表弯沉（mm）。弯沉代表值的计算，公式如下：……………………（3-3）式中：lo-1个评定路段的代表弯沉（0.01mm）；¯l-1个评定路段内各项修正后的各测点弯沉的平均值（0.01mm）；S1–个评定路段内各项修正后的全部测点弯沉的标准差（0.01mm）；Za-与保证率有关的系数，取1.645。路面结构强度指数（PSSI）分优、良、中、次和差五个等级。当PSSI值≥90PSSI=1001+15.71×e−5.19×SSISSI=ldlolo=¯l+ZaS时，评价为优；当PSSI值≥80，＜90时，评价为良；当PSSI≥70，＜80时，评价为中；当PSSI值≥60，＜70时，评价为次；当PSSI值＜60时，评价为差。3.3检测结果和评价3.3.1弯沉检测结果将落锤式弯沉仪测试值换算成贝克曼梁弯沉仪的回弹弯沉值，并进行温度修正，得到每20m的弯沉检测值，详见附件。以每公里为评定单元，检测路段的弯沉统计见表3-1。可以看出：（1）弯沉值代表值普遍较大，高于设计弯沉值22.1（0.01mm）。（2）路面弯沉值波动性较大。评定单元的弯沉值标准差在2.73～14.65（0.01mm）之间，该值较大，也是造成检测路段弯沉代表值偏大的主要原因。（3）部分路段弯沉值衰减较大。将评定路段内的弯沉代表值与设计弯沉值绘制图（见图3-1、图3-2），可以明显的看出：全段K13+000～K15+000、K18+000～K19+000弯沉代表值较大；行车道的弯沉代表值普遍大于超车道，路面病害调查中，我们也发现弯沉值较大的地段容易产生龟裂病害，尤其是行车道范围内的龟裂病害数量远远高于超车道。3.3.2弯沉评价对检测结果进行统计、评价（见表3-2表3-3）（1）对检测结果进行统计左幅行车道评价为“优”占10%，评价为“差”的占了70%、超车道评价为“优”的占20%，评价为“中”的占30%，评价为“次”的占20%；右幅行车道评价为：“优”的占20%，评价为“差”的占了70%、超车道评价为“优”的占40%，评价为“中”的占40%。（2）对检测结果进行评价全路段行车道评价为“差”的占有率普遍大于超车道，这可能是由于行车道上重型车辆比较集中，交通荷载较大等原因造成的。（3）由于路面病害发生原因较为复杂，不能单纯依靠作为路面整体强度指标的弯沉值指标进行路面评价，还需增加其他指标进行综合评价。表3-1甬金高速公路沥青路面弯沉检测结果汇总表（k10+000~k20+000路段）序号路段里程左幅右幅行车道超车道行车道超车道测点平均值0.01mm标准差0.01mm代表值0.01mm测点平均值0.01mm标准差0.01mm代表值0.01mm测点平均值0.01mm标准差0.01mm代表值0.01mm测点平均值0.01mm标准差0.01mm代表值0.01mm1K10+000~K11+0001310.93.4016.5139.64.2116.6138.92.7313.4136.32.7410.82K11+000~K12+0004723.79.6839.74617.85.3626.74618.38.2431.94619.07.5831.53K12+000~K13+0004022.38.2435.94017.14.4324.44027.012.1447.14012.66.2322.94K13+000~K14+0002935.311.5854.52818.17.1329.92932.614.6556.82919.06.8130.35K14+000~K15+0003346.113.7368.83422.08.5136.13426.513.5548.93414.34.5621.86K15+000~K16+0002319.36.2229.62720.06.0029.92313.53.4919.32312.13.5618.07K16+000~K17+0004925.213.3947.34616.14.4523.55021.410.2438.35015.75.3824.68K17+000~K18+0004732.610.4049.84716.93.0622.04834.510.6252.14719.16.0529.19K18+000~K19+0004741.710.9959.94624.57.0136.14638.812.7459.94518.35.6627.710K19+000~K20+0004829.611.2948.34419.2...
