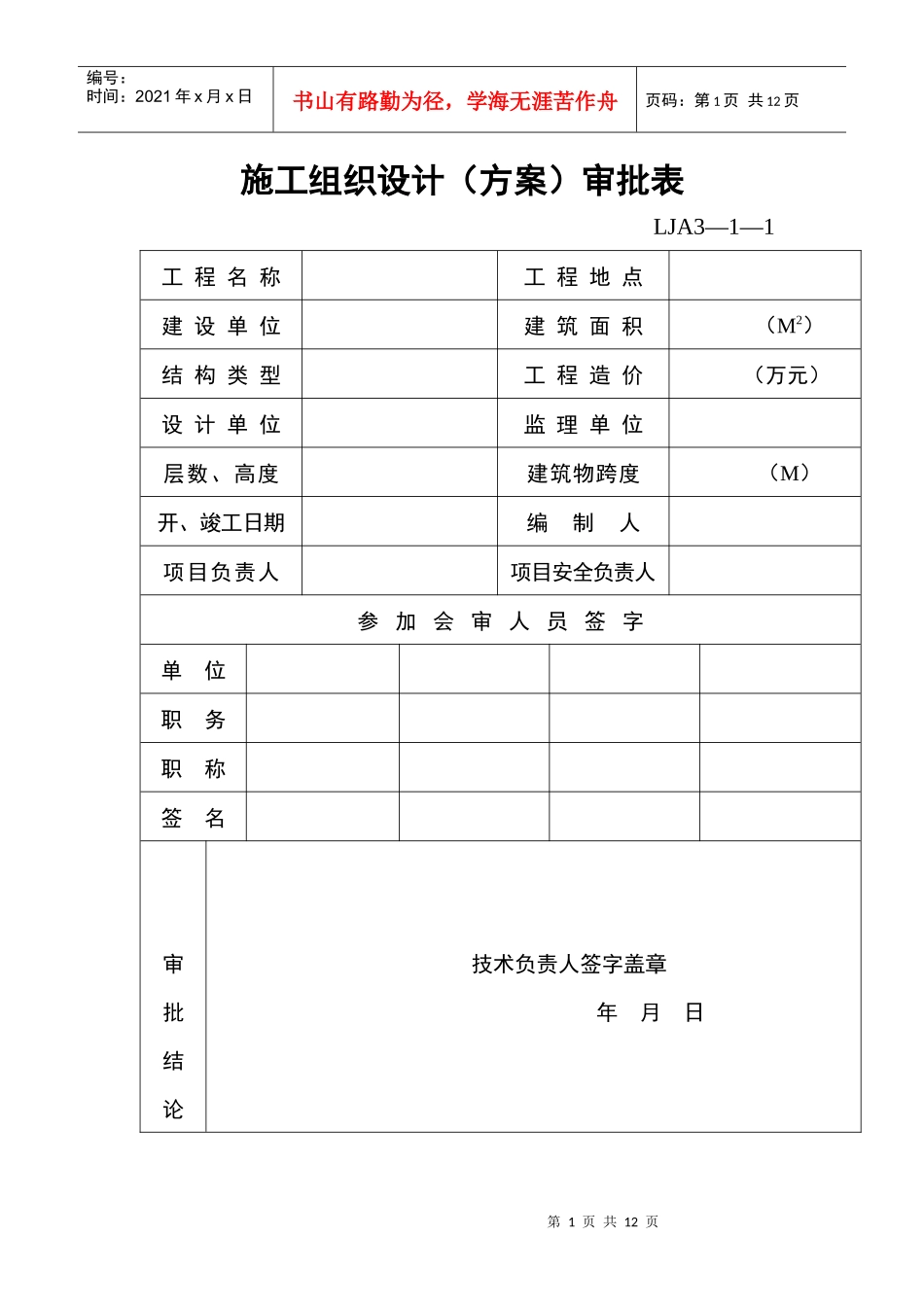

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页施工组织设计（方案）审批表LJA3—1—1工程名称工程地点建设单位建筑面积（M2）结构类型工程造价（万元）设计单位监理单位层数、高度建筑物跨度（M）开、竣工日期编制人项目负责人项目安全负责人参加会审人员签字单位职务职称签名审批结论技术负责人签字盖章年月日第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页建设单位审批签字盖章年月日落地式脚手架施工方案为进一步贯彻《建筑施工安全检查标准》（JGJ59-99），实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。1工程概况1.1本工程位于建筑面积平方米，长米，宽米，高度米。1.2基础处理，采用夯实、找平。2搭设方案2.1材料及规格选择根据JGJ59-99标准要求，采用钢管搭设，钢管尺寸采用第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页φ48×3.5MM，并使用钢扣件。2.2搭设尺寸2.2.1搭设总高度米，要求随施工进度搭设，高度超出施工层1.5米。2.2.2搭设要求，根据现场实际情况，采用双排脚手架，架体立杆内侧采用安全密目网全封闭围挡施工。3.2米高搭设首层平网，随施工进度设随层网，每隔6米设层间网。2.2.3构造要求2.2.3.1立杆间距1.5米，立杆基础垫通长板（20CM×5CM×4CM长的松木板），使用钢底座（1CM×15CM×8MM的钢板）。底座中间设置钢管芯子，高度大于15CM。离地高度20CM设置纵横方向扫地杆。连续设置在立杆内侧，立杆接长采用对接，且接头交错布置，高度方向错开50CM以上，相邻接头不应在同跨内。接头距大横杆与立杆的交接处不应大于50CM。顶层立杆可搭接，长度不应小于1M，两个扣件。立杆垂直偏差，架高30M以下时要求不大于架高的1/200。2.2.3.2大横杆大横杆间距控制在1.5M，以便立网挂设，大横杆置立于立杆里面，每侧外伸长度不应小于10CM，但不应大于20CM。杆件接长需对接，接点距主接点的距离不应大于50CM。2.2.3.3小横杆第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页小横杆搭在大横杆上面，伸出大横杆长度不小于10CM，小横杆间距：立杆与大横杆交接处必须设小横杆，脚手板处75CM，且伸入墙内不小于18CM。2.2.3.4剪刀撑外脚手架的两端转角处，以及中间每隔6-7根（9-15M）立杆应设一组剪刀撑。剪刀撑从基础开始沿脚手架高度连续设置、宽度不少于6米，最少跨4跨，最多跨6跨，与地面的夹角为跨6跨时45°、跨5跨时50°、跨4跨时60°。剪刀撑杆件接长需搭接，搭接长度不小于1M，使用三个扣件均匀分布，端头距扣件不小于10CM。2.2.3.5脚手板应满铺脚手板，严禁探头板，不得高低不平，并要设置挡脚板，挡脚板高度为18CM。满铺距墙小于10CM。2.3架体与建筑物拉结脚手架高度在7M以上及每高4M，水平每隔6M同建筑物牢固拉结，内外用50CM钢管固定。并加设顶撑使之同时承受拉力和压力，保证架与建筑物之间连接牢固，不摇晃、不倒塌。2.4排水措施：架底处不得有积水，并设排水沟。3脚手架验收3.1外脚手架必须由持证人员搭设，随楼层的增高逐层对其进行检查及分段验收，高度9M验收一次，不符合要求的应迅速整第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页改。3.2外脚手架分段验收应按JGJ59-99中“外脚手架检查评分表”所列项目和施工方案要求的内容进行检查，填写验收记录单，并有搭设人员、安全员、施工员、项目经理签证，方能交付使用。3.3必须有量化的验收内容。4外脚手架搭设的劳力安排4.1根据工程规模和外脚手架的数量确定搭设人员的人数，明确分工并进行技术交底。4.2必须建立由项目经理、施工员、安全员、搭设技术人员组成的管理机构，搭设负责人向项目经理负责，负有指挥、调配、检查的直接责任。4.3外脚手架的搭设和拆除必须配备有足够的辅助人员和必要的工具。5外脚手架搭设的安全技术措施5.1外脚手架立杆基础外侧应挖排水沟，以防雨水浸泡地基。5.2外脚手架不得搭设...
