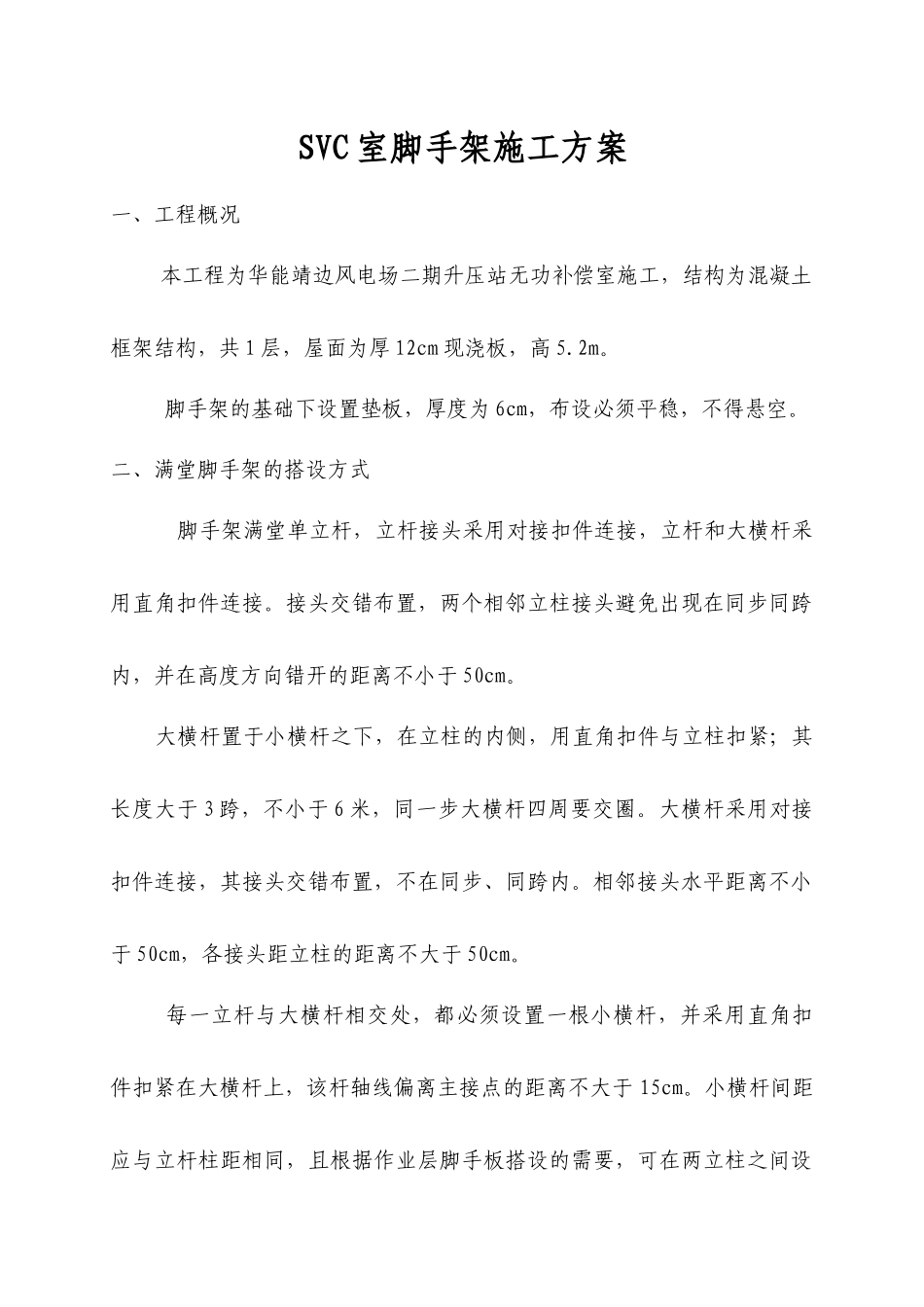

满堂脚手架施工方案0[1]2_第1页
1/11

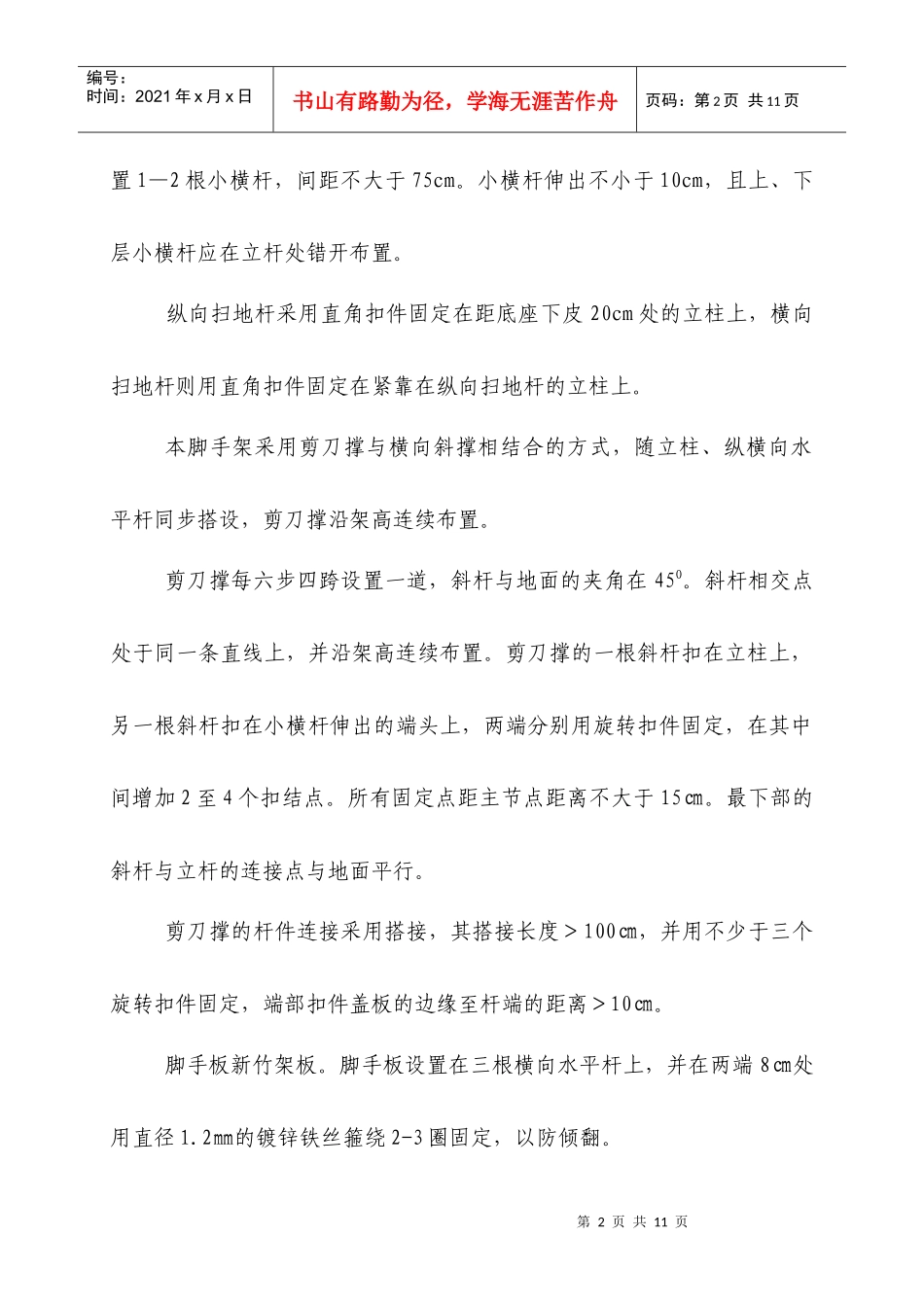

满堂脚手架施工方案0[1]2_第2页
2/11
满堂脚手架施工方案0[1]2_第3页
3/11
SVC室脚手架施工方案一、工程概况本工程为华能靖边风电场二期升压站无功补偿室施工,结构为混凝土框架结构,共1层,屋面为厚12cm现浇板,高5.2m。脚手架的基础下设置垫板,厚度为6cm,布设必须平稳,不得悬空。二、满堂脚手架的搭设方式脚手架满堂单立杆,立杆接头采用对接扣件连接,立杆和大横杆采用直角扣件连接。接头交错布置,两个相邻立柱接头避免出现在同步同跨内,并在高度方向错开的距离不小于50cm。大横杆置于小横杆之下,在立柱的内侧,用直角扣件与立柱扣紧;其长度大于3跨,不小于6米,同一步大横杆四周要交圈。大横杆采用对接扣件连接,其接头交错布置,不在同步、同跨内。相邻接头水平距离不小于50cm,各接头距立柱的距离不大于50cm。每一立杆与大横杆相交处,都必须设置一根小横杆,并采用直角扣件扣紧在大横杆上,该杆轴线偏离主接点的距离不大于15cm。小横杆间距应与立杆柱距相同,且根据作业层脚手板搭设的需要,可在两立柱之间设第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页置1—2根小横杆,间距不大于75cm。小横杆伸出不小于10cm,且上、下层小横杆应在立杆处错开布置。纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上,横向扫地杆则用直角扣件固定在紧靠在纵向扫地杆的立柱上。本脚手架采用剪刀撑与横向斜撑相结合的方式,随立柱、纵横向水平杆同步搭设,剪刀撑沿架高连续布置。剪刀撑每六步四跨设置一道,斜杆与地面的夹角在45O。斜杆相交点处于同一条直线上,并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上,另一根斜杆扣在小横杆伸出的端头上,两端分别用旋转扣件固定,在其中间增加2至4个扣结点。所有固定点距主节点距离不大于15㎝。最下部的斜杆与立杆的连接点与地面平行。剪刀撑的杆件连接采用搭接,其搭接长度>100㎝,并用不少于三个旋转扣件固定,端部扣件盖板的边缘至杆端的距离>10㎝。脚手板新竹架板。脚手板设置在三根横向水平杆上,并在两端8㎝处用直径1.2㎜的镀锌铁丝箍绕2-3圈固定,以防倾翻。第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页脚手板应平铺、满铺、铺稳,接缝中设两根小横杆,各杆距接缝的距离不大于15㎝。靠墙一侧的脚手板离墙的距离不应大于15㎝。拐角处两个方向的脚手板应重叠放置,避免出现探头及空挡现象。搭设过程中画出工作标志区,禁止行人进入、统一指挥、上下呼应、动作协调,严禁在无人指挥下作业。开始搭设立杆时,应每隔6跨设置一根抛撑,直至连墙杆安装稳定后,方可拆除。脚手架及时与结构拉结或采用临时支撑,以保证脚手架搭设过程安全未完成脚手架在每日收工前,一定要保证架子稳定。四.脚手架的拆除拆架前,全面检查脚手架定出作业计划,进行技术交底后,方可施工。拆架时要统一指挥,上下呼应,动作协调,当解开与另一人有关的结扣时,应先通知对方,以防坠落。拆架时要划分作业区,周围设警戒标志,设专人指挥,禁止非作业人员进入。第4页共11页第3页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共11页拆架时,不得中途换人,如必须换人,必须将拆除情况交代清楚后方可离开。每天拆架下班时,不应留下隐患部位。拆架时严禁碰撞脚手架附近电源线,以放触电。所有杆件和扣件在拆除时应分离,不准在杆件上附着扣件或两杆连着送到地面。所有的脚手板,应自外向里竖立搬运,以防脚手板或垃圾物从高处坠落伤人。拆下的零配件要装入容器内,用吊蓝吊下;拆下的钢管要帮扎牢固,双点起吊,严禁从高空抛掷。五.满堂脚手架承载力计算1、计算依据1.1截面特征:(钢号Q235,b类)规格Φ(mm)48×3.5I(mm4)12.19×104q0(KN/m)0.0384W(mm3)5.08×103截面积A(mm2)489回转半径15.8第5页共11页第4页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共11页i(mm)抗弯、抗压容许应力[σ]N/mm22051.2脚手架特性参数:立杆纵距la(m)1.5脚手板重量q(KN/mm2)0.35立杆横距lb(m)1.1连墙件纵距lw(m)2.4大横杆步距h(m)1.5连墙件横距hw(m)4.5施工荷载q...
