模板施工方案doc52(1)VIP免费

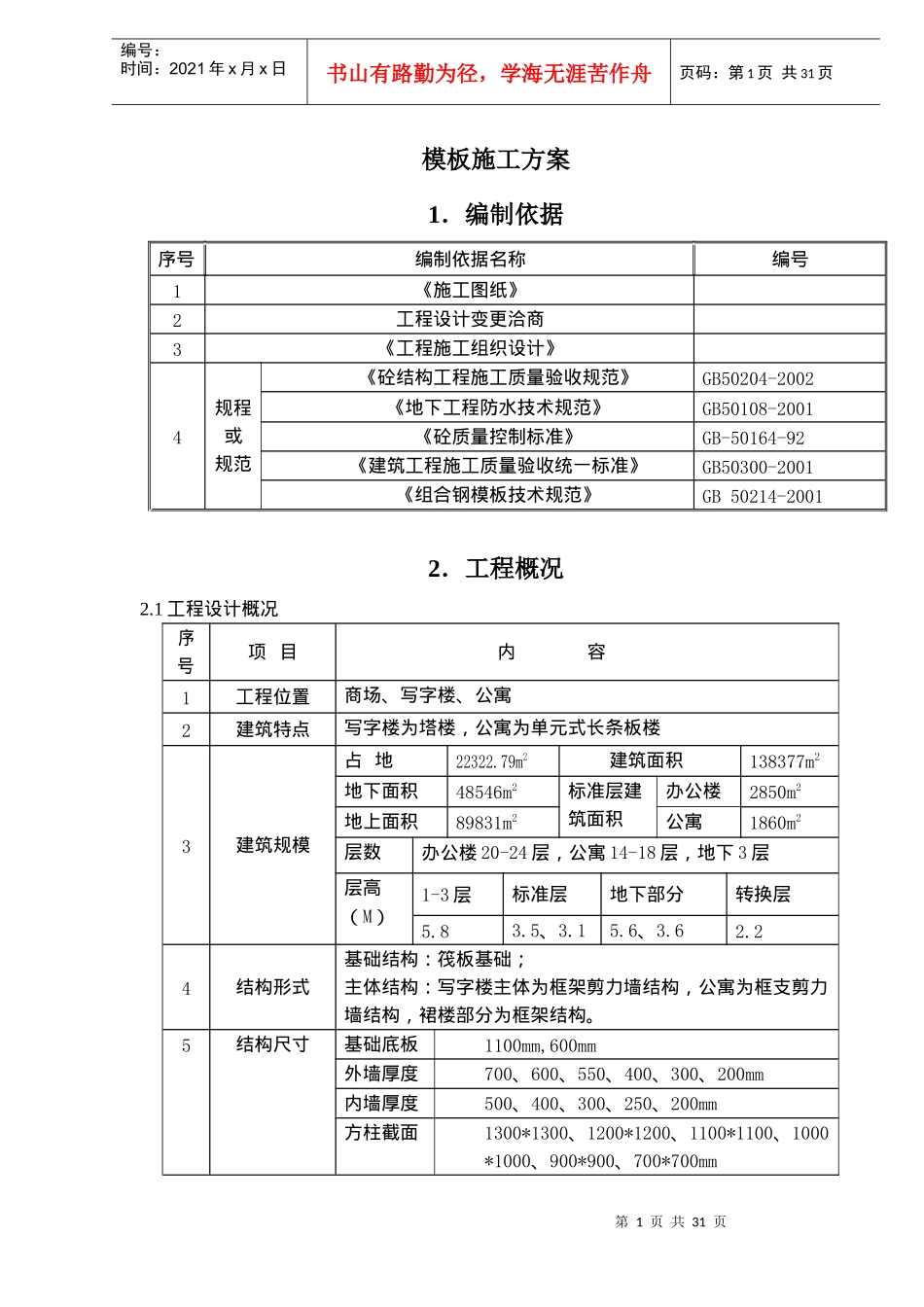

模板施工方案doc52(1)_第1页
1/31

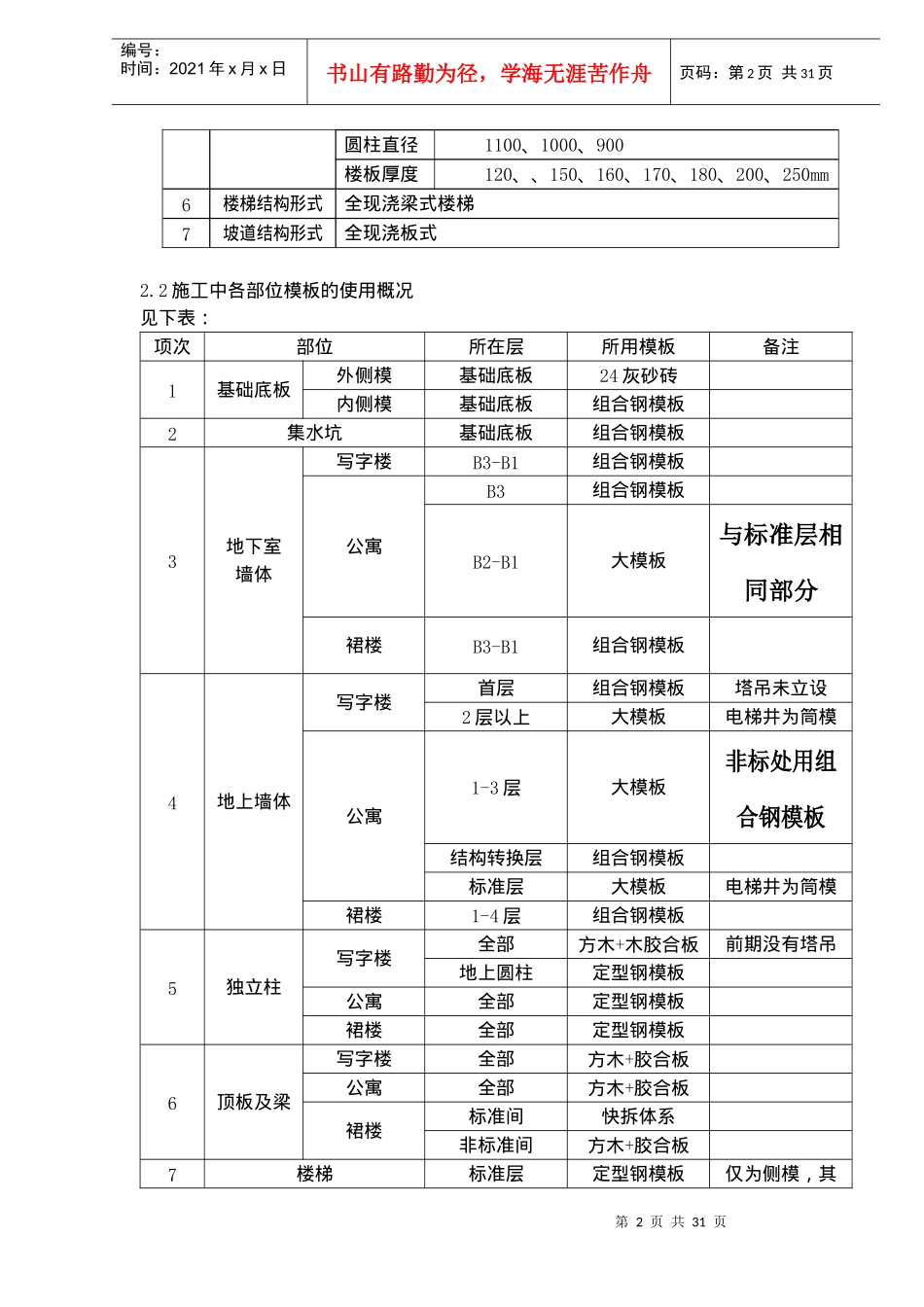

模板施工方案doc52(1)_第2页
2/31
模板施工方案doc52(1)_第3页
3/31
第1页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共31页模板施工方案1.编制依据序号编制依据名称编号1《施工图纸》2工程设计变更洽商3《工程施工组织设计》4规程或规范《砼结构工程施工质量验收规范》GB50204-2002《地下工程防水技术规范》GB50108-2001《砼质量控制标准》GB-50164-92《建筑工程施工质量验收统一标准》GB50300-2001《组合钢模板技术规范》GB50214-20012.工程概况2.1工程设计概况序号项目内容1工程位置商场、写字楼、公寓2建筑特点写字楼为塔楼,公寓为单元式长条板楼3建筑规模占地22322.79m2建筑面积138377m2地下面积48546m2标准层建筑面积办公楼2850m2地上面积89831m2公寓1860m2层数办公楼20-24层,公寓14-18层,地下3层层高(M)1-3层标准层地下部分转换层5.83.5、3.15.6、3.62.24结构形式基础结构:筏板基础;主体结构:写字楼主体为框架剪力墙结构,公寓为框支剪力墙结构,裙楼部分为框架结构。5结构尺寸基础底板1100mm,600mm外墙厚度700、600、550、400、300、200mm内墙厚度500、400、300、250、200mm方柱截面1300*1300、1200*1200、1100*1100、1000*1000、900*900、700*700mm第2页共31页第1页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共31页圆柱直径1100、1000、900楼板厚度120、、150、160、170、180、200、250mm6楼梯结构形式全现浇梁式楼梯7坡道结构形式全现浇板式2.2施工中各部位模板的使用概况见下表:项次部位所在层所用模板备注1基础底板外侧模基础底板24灰砂砖内侧模基础底板组合钢模板2集水坑基础底板组合钢模板3地下室墙体写字楼B3-B1组合钢模板公寓B3组合钢模板B2-B1大模板与标准层相同部分裙楼B3-B1组合钢模板4地上墙体写字楼首层组合钢模板塔吊未立设2层以上大模板电梯井为筒模公寓1-3层大模板非标处用组合钢模板结构转换层组合钢模板标准层大模板电梯井为筒模裙楼1-4层组合钢模板5独立柱写字楼全部方木+木胶合板前期没有塔吊地上圆柱定型钢模板公寓全部定型钢模板裙楼全部定型钢模板6顶板及梁写字楼全部方木+胶合板公寓全部方木+胶合板裙楼标准间快拆体系非标准间方木+胶合板7楼梯标准层定型钢模板仅为侧模,其第3页共31页第2页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共31页他同顶板及梁非标准层方木+胶合板8门窗洞口标准层定型钢模板非标准层方木+胶合板角部为定型角设备洞口方木+胶合板9施工缝及后浇带全部方木+胶合板3.施工部署:3.1施工组织管理结构:针对本工程结构施工要求质量高、工期紧的特点,项目部为了更好地满足工程质量和进度的要求,从而做到合理有序安排施工及明确人员职责,项目部针对模板的施工对管理人员的实行各负其责的管理制度。在总工和技术主管的带领下,技术室各栋号负责人根据本工程的特点结合现场要求编制施工方案和技术交底,并抓施工现场技术交底落实问题,由项目工程经理和工长按进度计划进行工程的人机料协调和调度,质检员对施工质量进行全面控制,模板工程施工由施工队承担。施工组织结构图见下图:3.2施工部位及工期安排序号施工部位开始-完成时间备注1基础底板2003.3.20-2003.4.182基础底板至±0.000以上非标准层2003.3.25-2003.8.203标准层2003.8.21-2003.10.104结构封顶2003.10.11-2003.11.103.3劳动力组织第4页共31页第3页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共31页每个施工队伍(四川江油队和四川仪陇队)按照下表中的要求配置施工人员:序号班组名称分班组数每班组人数负责范围1木工后台加工班组220人整个木制成品、半成品模板加工、码放和标实2大模板安装班组430人墙柱模板安装、清理、拆放及维修3木模板安装班组630人顶板模板铺设、柱模板安装、拆模、清理3.4施工流水段的划分:3.4.1本工程施工的基本原则为优先考虑主楼部分的流水施工,因为主楼为整个工程工期的关键线路,在模板的配置方面,尤其是柱模的配置优先考虑满足主楼部分的流水施工的需要。3.4.2施工流水段的划分详见附图。4、施工准备:4.1技术准备:4.1、技术准备4.1.1、熟悉审查图纸:在施...
