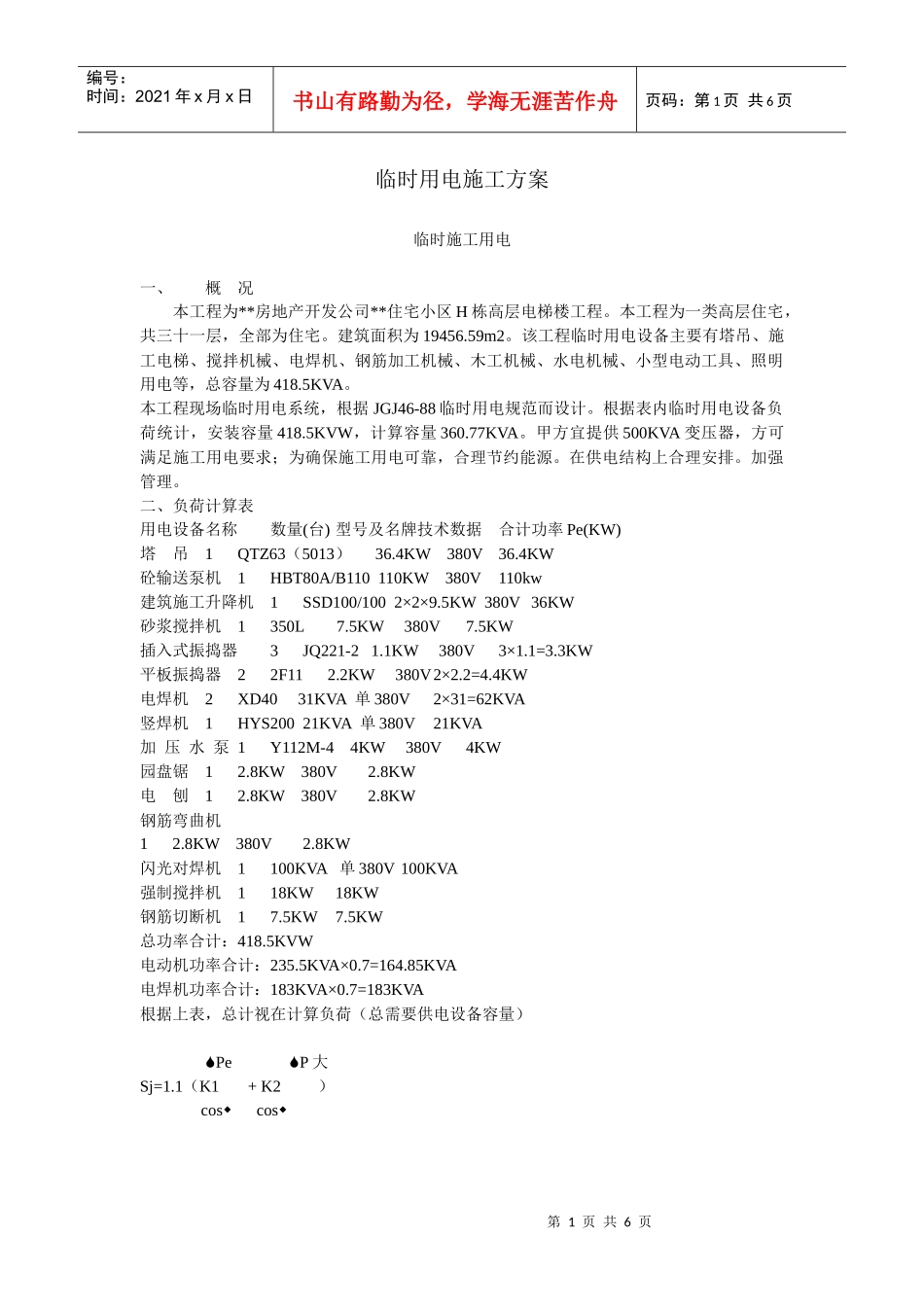

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页临时用电施工方案临时施工用电一、概况本工程为**房地产开发公司**住宅小区H栋高层电梯楼工程。本工程为一类高层住宅，共三十一层，全部为住宅。建筑面积为19456.59m2。该工程临时用电设备主要有塔吊、施工电梯、搅拌机械、电焊机、钢筋加工机械、木工机械、水电机械、小型电动工具、照明用电等，总容量为418.5KVA。本工程现场临时用电系统，根据JGJ46-88临时用电规范而设计。根据表内临时用电设备负荷统计，安装容量418.5KVW，计算容量360.77KVA。甲方宜提供500KVA变压器，方可满足施工用电要求；为确保施工用电可靠，合理节约能源。在供电结构上合理安排。加强管理。二、负荷计算表用电设备名称数量(台)型号及名牌技术数据合计功率Pe(KW)塔吊1QTZ63（5013）36.4KW380V36.4KW砼输送泵机1HBT80A/B110110KW380V110kw建筑施工升降机1SSD100/1002×2×9.5KW380V36KW砂浆搅拌机1350L7.5KW380V7.5KW插入式振捣器3JQ221-21.1KW380V3×1.1=3.3KW平板振捣器22F112.2KW380V2×2.2=4.4KW电焊机2XD4031KVA单380V2×31=62KVA竖焊机1HYS20021KVA单380V21KVA加压水泵1Y112M-44KW380V4KW园盘锯12.8KW380V2.8KW电刨12.8KW380V2.8KW钢筋弯曲机12.8KW380V2.8KW闪光对焊机1100KVA单380V100KVA强制搅拌机118KW18KW钢筋切断机17.5KW7.5KW总功率合计：418.5KVW电动机功率合计：235.5KVA×0.7=164.85KVA电焊机功率合计：183KVA×0.7=183KVA根据上表，总计视在计算负荷（总需要供电设备容量）PeP大Sj=1.1（K1+K2）coscos第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页164.85183Sj=1.1（0.6×+0.6×）0.70.7=327.97KVA为了简化计算照明用电取施工用电10%，则：Sj=1.1×327.97KVA≈360.77KVA基础施工时的用电设备在主体时已经退场，故未列入计算。三、电流计算考虑本工程用电量较大及现有配电箱情况采用两个总配电箱接入：第一个总配电箱（1+3）=100.1+146.9=247KVA（回路划分见下节）第二个总配电箱171.5KVAP•1000247×1000Ij=—————=——————=375A（总开关选400A）U1.732×380P•1000171.5×1000Ij=—————=——————=261A（总开关选300A）•U1.732×380（需要系数K、功率因数相约掉）四、回路选择、导线选择考虑本工程用电量较大及现场实际情况采用三个回路供施工用电，一个回路作照明用电。⒈塔吊及楼面施工用电为一个回路；⒉混凝土输送泵及两台350搅拌机和施工电梯一个回路；⒊钢筋机械、木工机械为一个回路。4.照明单独一个回路。第一路和第三路合用一个总配电箱，第二路单独用一个总配电箱。第一个回路的功率：100.1KVA第二个回路的功率：171.5KVA第三个回路的功率：146.9KVA第一个回路的电流：152A第二个回路的电流：261A第三个回路的电流：223A第一个回路选择BV3×25+1×16+1×10塑料铜芯线。第二个回路选择BV3×70+1×35+1×10塑料铜芯线。第三个回路选择BV3×70+1×35+1×10塑料铜芯线。四个回路中照明电路架空敷设（线径为4平方塑料铜芯线），三个动力用电采用穿管埋地敷设，埋地深度≥700㎜。五、安全用电技术措施1、工地配电必须按TN-S系统设置保护接零系统，实行三相五线制，杜绝疏漏。所有接零第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页接地处必须保证可靠的电气连接。保护线PE必须采用绿/黄双色线。严格与相线、工作零线相区别，严禁混用。2、设置总配电箱，门向外开，配锁，并应符合下列要求：(1)配电箱、开关箱应有防雨措施，安装位置周围不得有杂物，便于操作。(2)由总配电箱引至工地各分配电箱电源回路，采用BV铜芯导线架空或套PVC管埋地敷设。(3)引至施工楼层用电，在建筑物内预留洞，并套PVC塑料管引上，不准沿脚手架敷设。3、用电设备与开关箱间距不大于3M，与配电箱间距不大于30M，开关箱漏电保护器的额定漏电动作电流应选用30mA，额定漏电动作时间应小于0.1秒，水泵及特别潮湿场所，漏电动作电流应选用15mA。4、配电箱、开关箱应统一编号。5、作防雷接地的电气设备，...
