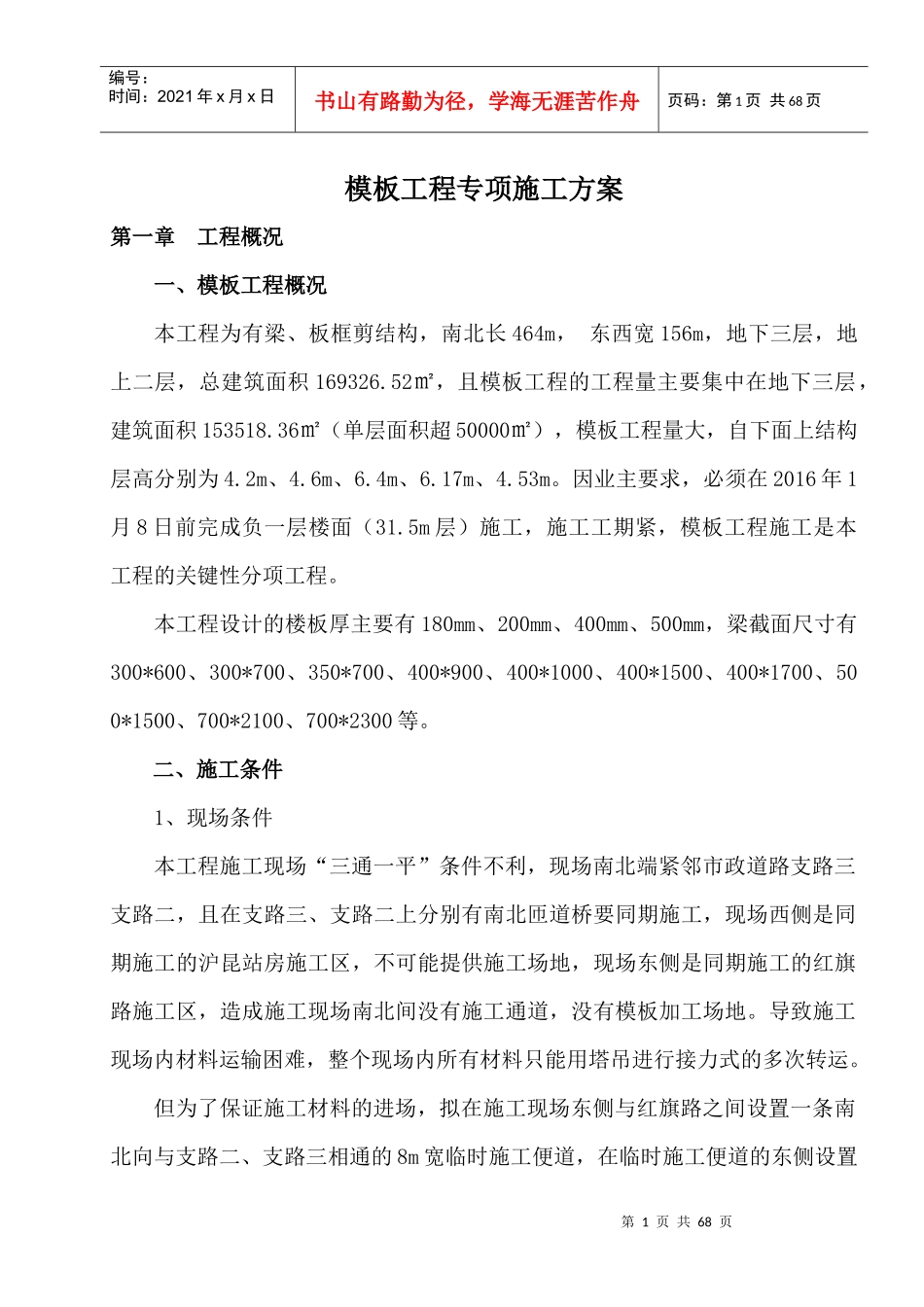

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页模板工程专项施工方案第一章工程概况一、模板工程概况本工程为有梁、板框剪结构，南北长464m，东西宽156m，地下三层，地上二层，总建筑面积169326.52㎡，且模板工程的工程量主要集中在地下三层，建筑面积153518.36㎡（单层面积超50000㎡），模板工程量大，自下面上结构层高分别为4.2m、4.6m、6.4m、6.17m、4.53m。因业主要求，必须在2016年1月8日前完成负一层楼面（31.5m层）施工，施工工期紧，模板工程施工是本工程的关键性分项工程。本工程设计的楼板厚主要有180mm、200mm、400mm、500mm，梁截面尺寸有300*600、300*700、350*700、400*900、400*1000、400*1500、400*1700、500*1500、700*2100、700*2300等。二、施工条件1、现场条件本工程施工现场“三通一平”条件不利，现场南北端紧邻市政道路支路三支路二，且在支路三、支路二上分别有南北匝道桥要同期施工，现场西侧是同期施工的沪昆站房施工区，不可能提供施工场地，现场东侧是同期施工的红旗路施工区，造成施工现场南北间没有施工通道，没有模板加工场地。导致施工现场内材料运输困难，整个现场内所有材料只能用塔吊进行接力式的多次转运。但为了保证施工材料的进场，拟在施工现场东侧与红旗路之间设置一条南北向与支路二、支路三相通的8m宽临时施工便道，在临时施工便道的东侧设置第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页现场临时材料堆场和模板加工区。材料堆场、加工区用砼进行硬化处理，施工临时道路用钢质移动路基箱铺设并焊接钢筋连接进行防滑处理。2、结构特征因建筑物单层面积大，预留孔洞少且分布不均，客观上造成所有周转材垂直转运很大程度上受限。3、合同条件因施工工期紧，更加大了模板的投入量，给材料的堆放与转运增大了难度4、周转材料的运输方式（1）、水平运输方式：用载重汽车运输。其中模板用材先运至堆场、加工区，加工后用载重汽车运至现场，再用现场塔吊接力转运至施工作业区；支撑系统构配件运输至施工现场后，优先直接用现场塔吊接力转运至施工作业区，堆场只存放备料。（2）、垂直运输方式：用现场施工塔吊运输。5、模板及支撑系统的选择本工程工期紧，混凝土工程量大，质量要求高，结构形式多样，我们本着技术先进，经济合理的原则，优先选择工效高、质量好、安全可靠的新工艺新工法。本工程拟采用“清水”模板施工技术。模板选用优质竹夹板，采取现场加工的方式；支撑系统选用碗扣式钢管支撑系统及承插型盘扣式钢管支撑体系，其中承插型盘扣式钢管支撑体系仅用于负三层梁、板支撑体系（经查阅相关规第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页范，两种支模体系的计算方法及荷载取值均相同，所以两种支撑体系搭设时纵、横向间距及步距均相同）。因其用量大，且使用时间集中，必须从公司信誉评估名录平台中选择3〜4家重合同、守信誉、货源充足的优质供应商租用。第二章编制依据1、工程施工图纸及工程地质勘察资料；2、国家现行有关技术标准、规范：①、国家建筑安装工程质量检验评定统一标准GBJ300—88；②、《建筑施工高处作业安全技术规程》JGJ80-2010；③、《建筑施工碗扣式钢管脚手架安全技术规程》JGJ166-2008；④、《建筑施工承插型盘扣式钢管脚手架安全技术规程》JGJ231-2010；⑤、《建筑施工安全检查标准》JGJ59-2011；⑥、《建设工程安全生产管理条例》；⑦、《建筑结构荷载规范》(GB50009—2012)；⑧、《建筑施工计算手册》；⑨、《钢结构设计规范》GB50017-2003；⑩、《建筑施工模板安全技术规范》JGJ162-2008；3、本工程施工组织设计；4、品铭安全计算软件。第三章施工计划1、材料及设备计划序号名称规格单位数量备注1模板15mm厚竹夹板M2500000第4页共68页第3页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页2木方60mm×80mmM3180803脱模剂水性吨504钢管架料碗扣式脚手架T320005钢管架料承插型盘扣式脚手架T120006穿墙对拉螺栓Ф12Ф14Ф16T140...
