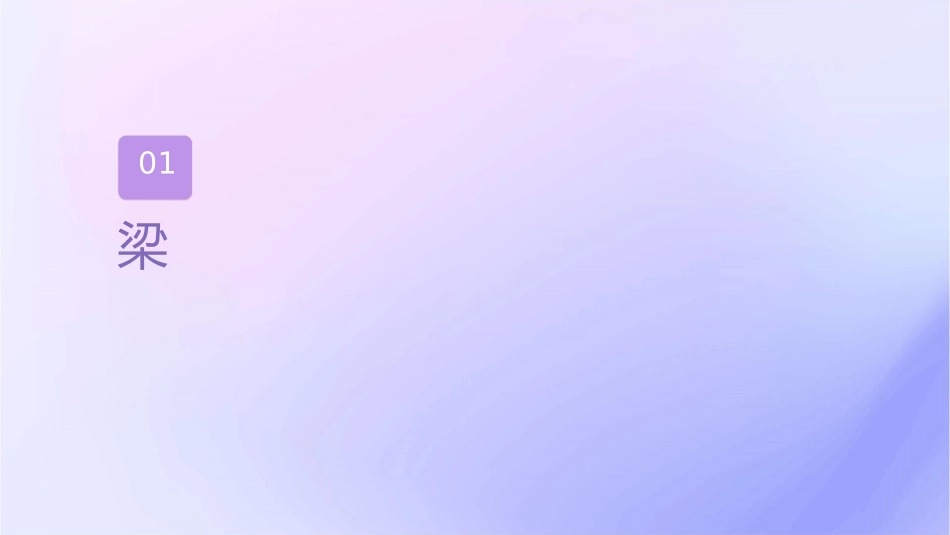

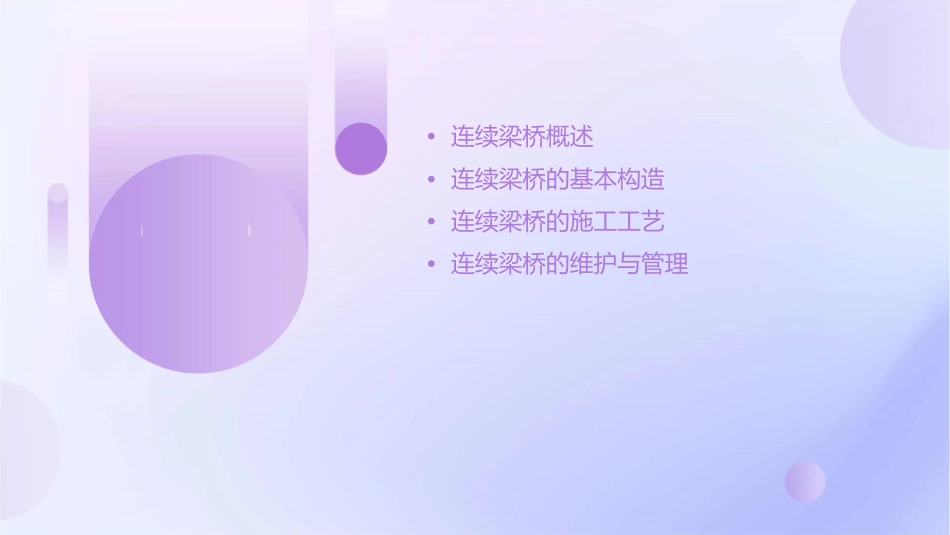

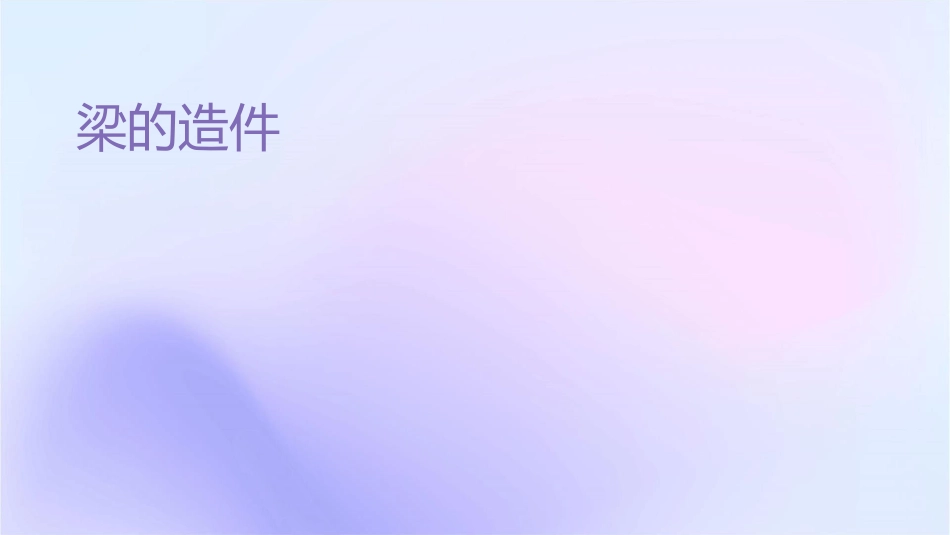

梁的造件•连续梁桥概述•连续梁桥的基本构造•连续梁桥的施工工艺•连续梁桥的维护与管理01梁连续梁桥的定义定义连续梁桥是指由多个弹性支承的梁体通过桥面连接成整体的桥梁结构。解读连续梁桥不同于简单的简支梁桥，它允许在多个支点处产生弹性变形，从而使整个桥跨在荷载作用下产生连续的弯曲变形。连续梁桥的特点和优势特点1.桥面平滑，无伸缩缝。2.允许支点处产生弹性变形，减小活载内力。连续梁桥的特点和优势01020304优势1.行车舒适：由于桥面平滑无伸缩缝，行车时不会产生颠簸，提高了行车的舒适性。2.材料节省：通过优化梁体设计，可以减小截面尺寸和材料用量，从而实现材料的经济性。3.跨度能力大：连续梁桥通过多个支点的弹性支承，可以实现较大的跨度能力，适应不同的地形和河流宽度。连续梁桥的分类分类依据：根据结构体系和受力特点进行分类。2.变截面连续梁桥：梁段的截面尺寸沿桥梁纵向发生变化，以适应荷载和跨度的变化，多用于大跨度桥梁。分类结果3.钢构连续梁桥：采用钢结构作为主要承载构件的连续梁桥，具有轻质、高强、施工速度快等优点。1.等截面连续梁桥：所有梁段的截面尺寸相同，适用于荷载和跨度变化较小的场合。4.混凝土连续梁桥：采用混凝土作为主要承载构件的连续梁桥，具有耐久性好、维护成本低等优点。02梁的基主梁截面形状主梁的截面形状根据桥梁跨度、荷载条件和施工方法等因素确定，常用的有矩形、T形、I形等。梁体类型连续梁桥的主梁一般采用钢筋混凝土或预应力混凝土箱梁、T梁等。梁端连接连续梁桥主梁在墩台上的连接方式包括固结、铰接和半固结等，根据桥梁结构形式和受力要求选择。桥墩和桥台010203桥墩类型桥台类型墩台基础连续梁桥的桥墩一般采用重力式、薄壁式、桩柱式等，根据地质条件和桥梁跨度等因素选择。桥台根据地形、地质及桥梁结构形式选择，常用的有重力式、肋板式、桩承式等。墩台基础一般采用扩大基础、桩基础或沉井基础等，需根据地质勘察结果进行设计。支座支座类型支座布置支座材料连续梁桥的支座主要有板式橡胶支座、盆式橡胶支座、球形钢支座等，根据桥梁跨度、荷载和变形要求选择。支座的布置需满足桥梁竖向荷载、水平荷载的传递要求，同时要便于施工和维护。支座材料应具有足够的承载能力、变形能力和耐久性，常用的有橡胶、钢材等。03梁的工施工前的准备工作地形勘察设计图纸首先对桥梁建设地点进行详细的地形勘察，收集地质、水文、气象等方面的数据，为后续设计提供依据。根据地形勘察结果，进行桥梁的结构设计，并绘制详细的设计图纸，明确各个构件的尺寸、材料和连接方式。材料采购设备准备按照设计图纸的要求，采购符合标准的钢材、混凝土、木材等建筑材料，确保施工质量。准备施工所需的起重机械、钢筋加工设备、模板支架等施工设备，确保施工顺利进行。施工流程首先进行桥梁基础的施工，包括地基处理、承台浇筑等，确保基础的稳定性和承载能力。基础施工梁体预制在预制场地进行梁体的预制工作，包括钢筋骨架的绑扎、模板的支设、混凝土的浇筑等，确保梁体的质量和精度。将预制好的梁体通过专用车辆运输至施工现场，利用起重机械进行梁体的安装就位，确保梁体的位置准确、连接牢固。梁体运输与安装桥面铺装在梁体安装完成后，进行桥面的铺装工作，包括防水层、铺装层的施工，确保桥面的平整度、防水性能和使用寿命。施工质量控制原材料检验施工过程监控对进场的钢材、混凝土等原材料进行严格的检验，确保其符合设计要求和国家标准，防止使用不合格材料。对施工过程中的关键工序进行严格的监控，如钢筋骨架的绑扎、混凝土的浇筑等，确保施工符合设计图纸和规范要求。成品检测验收与评估在桥梁施工完成后，进行全面的成品检测，包括梁体的尺寸、平整度、连接牢固度等方面的检测，确保桥梁的质量和安全性能。最后组织专业验收团队对桥梁进行验收评估，评估桥梁施工质量是否符合设计要求和国家相关标准，为桥梁的安全使用提供依据。04梁的桥梁检查与评估视觉检查通过肉眼或简单工具进行桥梁各部件的表面损伤、变形、锈蚀等情况的检查。非破坏性检测应用超声波、红外线、电磁波等技术手段，对桥梁内部结构和材料进...
