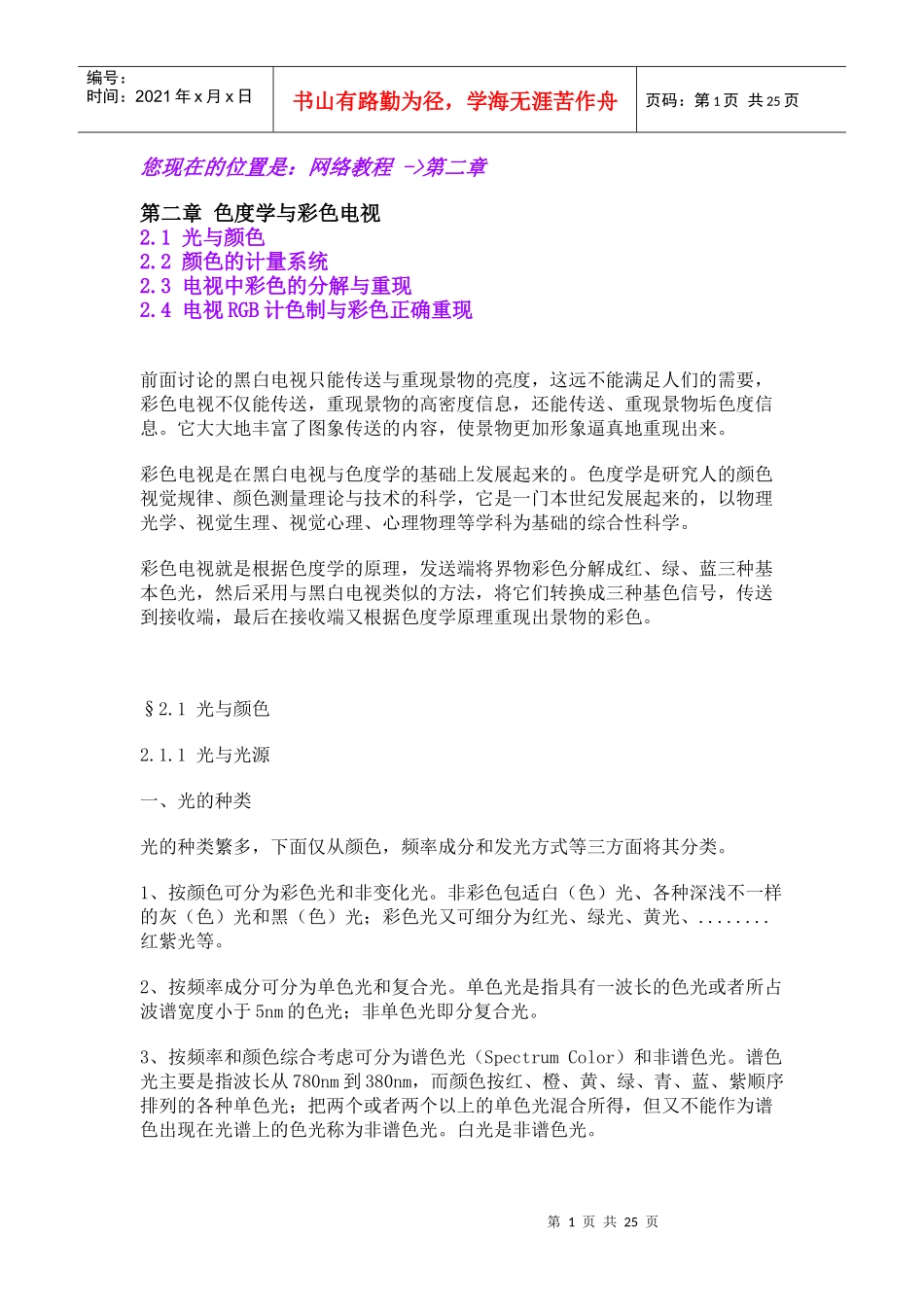

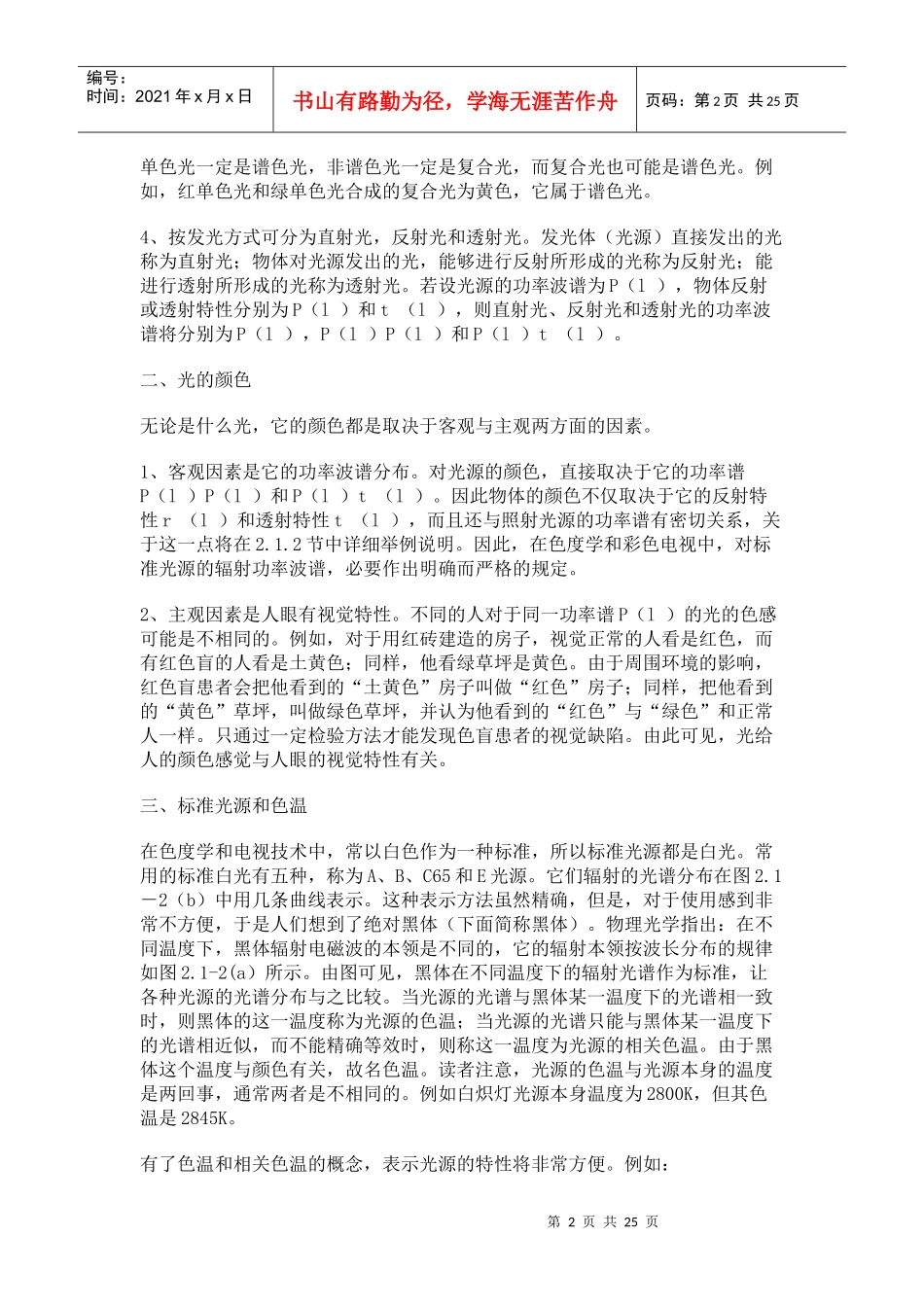

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页您现在的位置是：网络教程->第二章第二章色度学与彩色电视2.1光与颜色2.2颜色的计量系统2.3电视中彩色的分解与重现2.4电视RGB计色制与彩色正确重现前面讨论的黑白电视只能传送与重现景物的亮度，这远不能满足人们的需要，彩色电视不仅能传送，重现景物的高密度信息，还能传送、重现景物垢色度信息。它大大地丰富了图象传送的内容，使景物更加形象逼真地重现出来。彩色电视是在黑白电视与色度学的基础上发展起来的。色度学是研究人的颜色视觉规律、颜色测量理论与技术的科学，它是一门本世纪发展起来的，以物理光学、视觉生理、视觉心理、心理物理等学科为基础的综合性科学。彩色电视就是根据色度学的原理，发送端将界物彩色分解成红、绿、蓝三种基本色光，然后采用与黑白电视类似的方法，将它们转换成三种基色信号，传送到接收端，最后在接收端又根据色度学原理重现出景物的彩色。§2.1光与颜色2.1.1光与光源一、光的种类光的种类繁多，下面仅从颜色，频率成分和发光方式等三方面将其分类。1、按颜色可分为彩色光和非变化光。非彩色包适白（色）光、各种深浅不一样的灰（色）光和黑（色）光；彩色光又可细分为红光、绿光、黄光、........红紫光等。2、按频率成分可分为单色光和复合光。单色光是指具有一波长的色光或者所占波谱宽度小于5nm的色光；非单色光即分复合光。3、按频率和颜色综合考虑可分为谱色光（SpectrumColor）和非谱色光。谱色光主要是指波长从780nm到380nm，而颜色按红、橙、黄、绿、青、蓝、紫顺序排列的各种单色光；把两个或者两个以上的单色光混合所得，但又不能作为谱色出现在光谱上的色光称为非谱色光。白光是非谱色光。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页单色光一定是谱色光，非谱色光一定是复合光，而复合光也可能是谱色光。例如，红单色光和绿单色光合成的复合光为黄色，它属于谱色光。4、按发光方式可分为直射光，反射光和透射光。发光体（光源）直接发出的光称为直射光；物体对光源发出的光，能够进行反射所形成的光称为反射光；能进行透射所形成的光称为透射光。若设光源的功率波谱为P（l），物体反射或透射特性分别为P（l）和t（l），则直射光、反射光和透射光的功率波谱将分别为P（l），P（l）P（l）和P（l）t（l）。二、光的颜色无论是什么光，它的颜色都是取决于客观与主观两方面的因素。1、客观因素是它的功率波谱分布。对光源的颜色，直接取决于它的功率谱P（l）P（l）和P（l）t（l）。因此物体的颜色不仅取决于它的反射特性r（l）和透射特性t（l），而且还与照射光源的功率谱有密切关系，关于这一点将在2.1.2节中详细举例说明。因此，在色度学和彩色电视中，对标准光源的辐射功率波谱，必要作出明确而严格的规定。2、主观因素是人眼有视觉特性。不同的人对于同一功率谱P（l）的光的色感可能是不相同的。例如，对于用红砖建造的房子，视觉正常的人看是红色，而有红色盲的人看是土黄色；同样，他看绿草坪是黄色。由于周围环境的影响，红色盲患者会把他看到的“土黄色”房子叫做“红色”房子；同样，把他看到的“黄色”草坪，叫做绿色草坪，并认为他看到的“红色”与“绿色”和正常人一样。只通过一定检验方法才能发现色盲患者的视觉缺陷。由此可见，光给人的颜色感觉与人眼的视觉特性有关。三、标准光源和色温在色度学和电视技术中，常以白色作为一种标准，所以标准光源都是白光。常用的标准白光有五种，称为A、B、C65和E光源。它们辐射的光谱分布在图2.1－2（b）中用几条曲线表示。这种表示方法虽然精确，但是，对于使用感到非常不方便，于是人们想到了绝对黑体（下面简称黑体）。物理光学指出：在不同温度下，黑体辐射电磁波的本领是不同的，它的辐射本领按波长分布的规律如图2.1-2(a）所示。由图可见，黑体在不同温度下的辐射光谱作为标准，让各种光源的光谱分布与之比较。当光源的光谱与黑体某一温度下的光谱相一致时，则黑体的这一温度称为光源的色温；当光源的光谱只能与黑体某一温度下的...
