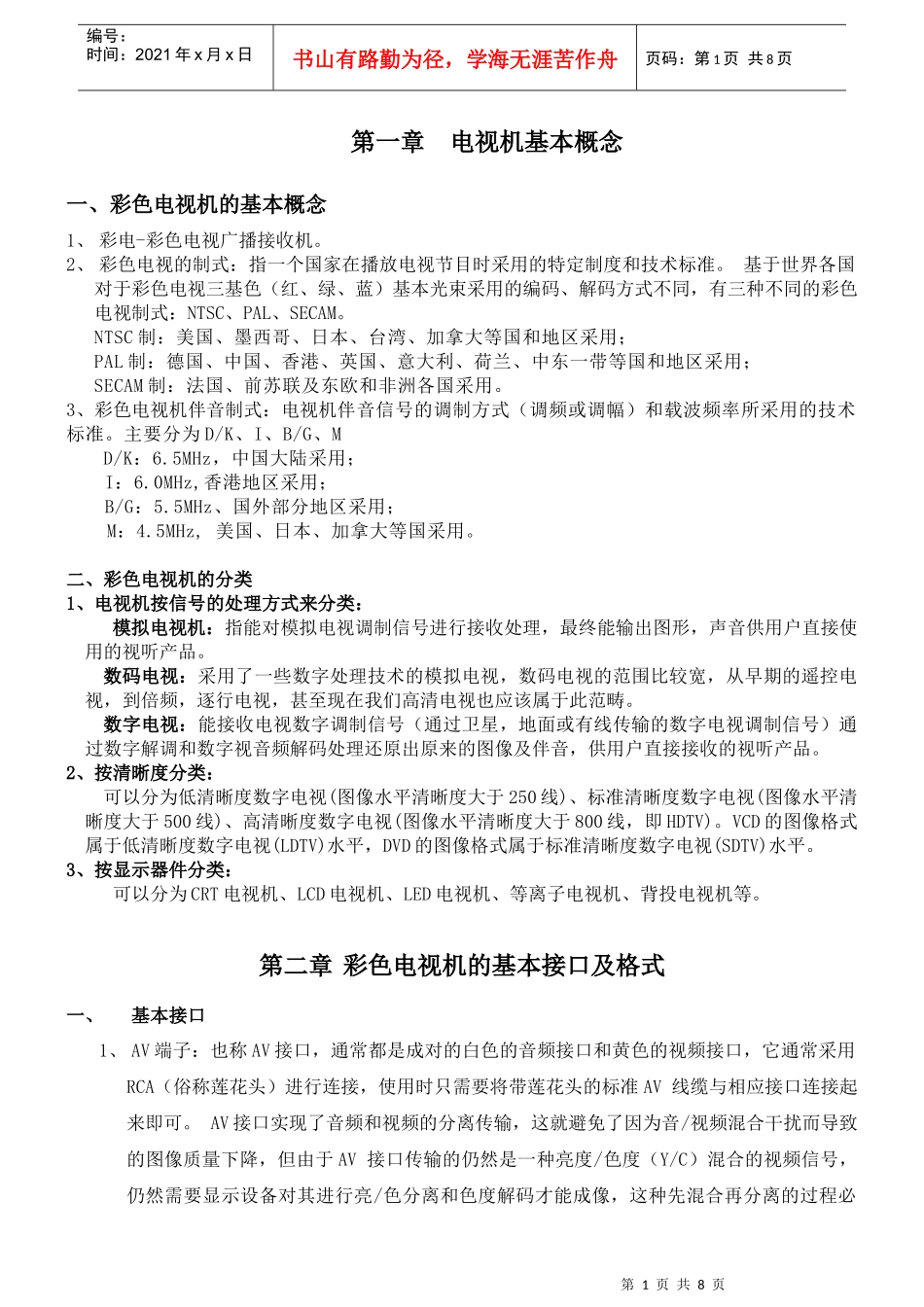

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页第一章电视机基本概念一、彩色电视机的基本概念1、彩电-彩色电视广播接收机。2、彩色电视的制式：指一个国家在播放电视节目时采用的特定制度和技术标准。基于世界各国对于彩色电视三基色（红、绿、蓝）基本光束采用的编码、解码方式不同，有三种不同的彩色电视制式：NTSC、PAL、SECAM。NTSC制：美国、墨西哥、日本、台湾、加拿大等国和地区采用；PAL制：德国、中国、香港、英国、意大利、荷兰、中东一带等国和地区采用；SECAM制：法国、前苏联及东欧和非洲各国采用。3、彩色电视机伴音制式：电视机伴音信号的调制方式（调频或调幅）和载波频率所采用的技术标准。主要分为D/K、I、B/G、MD/K：6.5MHz，中国大陆采用；I：6.0MHz,香港地区采用；B/G：5.5MHz、国外部分地区采用；M：4.5MHz,美国、日本、加拿大等国采用。二、彩色电视机的分类1、电视机按信号的处理方式来分类：模拟电视机：指能对模拟电视调制信号进行接收处理，最终能输出图形，声音供用户直接使用的视听产品。数码电视：采用了一些数字处理技术的模拟电视，数码电视的范围比较宽，从早期的遥控电视，到倍频，逐行电视，甚至现在我们高清电视也应该属于此范畴。数字电视：能接收电视数字调制信号（通过卫星，地面或有线传输的数字电视调制信号）通过数字解调和数字视音频解码处理还原出原来的图像及伴音，供用户直接接收的视听产品。2、按清晰度分类：可以分为低清晰度数字电视(图像水平清晰度大于250线)、标准清晰度数字电视(图像水平清晰度大于500线)、高清晰度数字电视(图像水平清晰度大于800线，即HDTV)。VCD的图像格式属于低清晰度数字电视(LDTV)水平，DVD的图像格式属于标准清晰度数字电视(SDTV)水平。3、按显示器件分类：可以分为CRT电视机、LCD电视机、LED电视机、等离子电视机、背投电视机等。第二章彩色电视机的基本接口及格式一、基本接口1、AV端子：也称AV接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA（俗称莲花头）进行连接，使用时只需要将带莲花头的标准AV线缆与相应接口连接起来即可。AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV接口传输的仍然是一种亮度/色度（Y/C）混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。(RCA俗称莲花头，各声道独立输入，接触牢靠，接触面积大。)2、S视频输入：S-Video具体英文全称叫SeparateVideo。为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video（也称二分量视频接口）。SeparateVideo的意义就是将Video信号分开传送，也就是在AV接口的基础上将色度信号C和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4芯（不含音效）或者扩展的7芯（含音效）。带S-Video接口的显卡和视频设备（譬如模拟视频采集/编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等）当前已经比较普遍，同AV接口相比由于它不再进行Y/C混合传输因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。但S-Video仍要将两路色差信号（CrCb）混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真（这种失真很小但在严格的广播级视频设备下进行测试时仍能发现），而且由于CrCb的混合导致色度信号的带宽也有一定的限制，所以S-Video虽然已经比较优秀但离完美还相去甚远。S-Video虽不是最好的，但考虑到目前...
