室内分布常见故障分析和处理课件VIP专享VIP免费

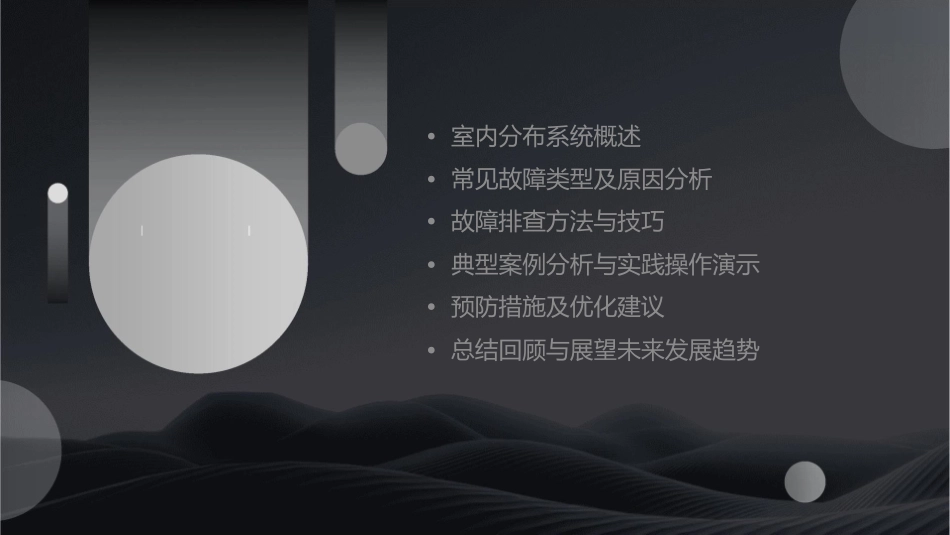

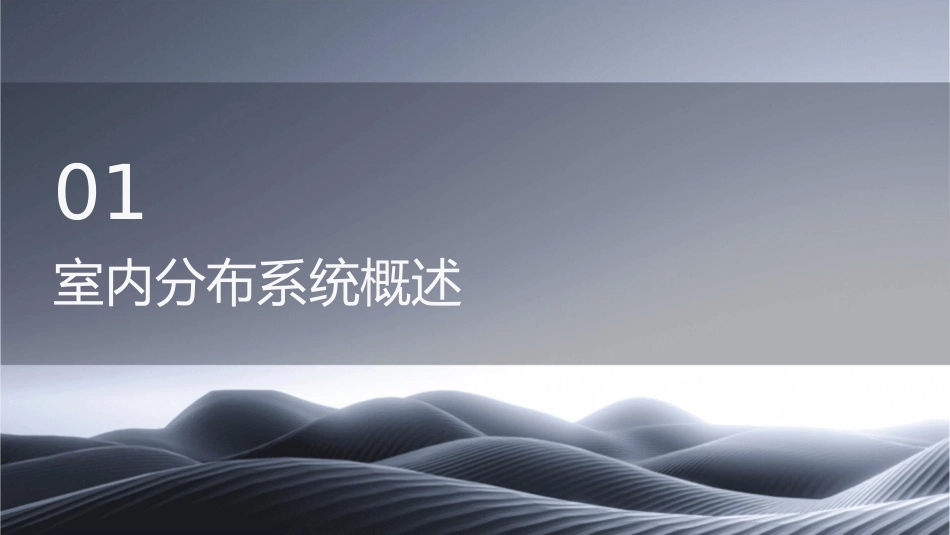

•室内分布系统概述•常见故障类型及原因分析•故障排查方法与技巧•典型案例分析与实践操作演示•预防措施及优化建议•总结回顾与展望未来发展趋势01室内分布系统概述室内分布系统定义与功能定义室内分布系统是针对室内无线覆盖需求而设计的网络解决方案，用于解决室内无线信号覆盖不足、质量差等问题。功能室内分布系统主要具备无线信号覆盖、容量提升、业务优化等功能，以满足用户在室内的通信需求。室内分布系统组成结构信号源传输媒介天线系统辅助设备如光纤、同轴电缆等，用于将信号源产生的无线信号传输至室内分布系统各组件。包括宏基站、微基站、直放站等，用于提供无线信号。包括天线、功分器、耦合器等，用于将无线信号分发至各个覆盖区域。如电源、监控设备等，用于保障室内分布系统的正常运行。室内分布系统故障影响010203覆盖不足质量下降业务中断当室内分布系统出现故障时，可能导致部分区域无线信号覆盖不足，影响用户正常通信。故障可能导致无线信号质量下降，如信噪比降低、误码率增加等，从而影响用户通信质量。严重故障可能导致室内分布系统无法正常工作，造成业务中断。02常见故障类型及原因分析信号覆盖问题越区覆盖室内信号过强，对其他区域造成干扰。可能原因包括基站功率设置过高、天线位置不当等。弱覆盖室内信号强度不足，导致通话质量差、掉线等问题。可能原因包括基站距离过远、信号穿透损耗大、室内结构复杂等。覆盖盲区室内某些区域信号无法覆盖，导致用户无法正常使用。可能原因包括建筑结构阻挡、电磁屏蔽效应等。干扰和噪声问题系统外干扰系统内干扰噪声问题其他无线通信系统或电磁设备对室内分布系统造成的干扰。可能原因包括频率冲突、设备电磁泄漏等。室内分布系统内部各组件之间的干扰。可能原因包括信号交调、互调产物、设备非线性失真等。室内分布系统中存在的背景噪声和干扰噪声。可能原因包括设备热噪声、环境电磁噪声等。设备故障与损坏基站设备故障终端设备故障基站设备出现故障，导致信号传输异常。可能原因包括硬件故障、软件故障等。用户终端设备出现故障，导致无法正常使用室内分布系统。可能原因包括设备损坏、电池电量不足等。天馈系统故障天线、馈线等出现故障，导致信号传输受阻。可能原因包括天线损坏、馈线老化等。03故障排查方法与技巧信号测试与定位信号强度测试信号覆盖分析故障点定位使用专业测试仪器，对室内各个区域的信号强度进行测试，记录异常区域。根据测试结果，分析信号覆盖情况，找出信号弱区、盲区及越区覆盖等问题。结合信号测试结果与覆盖分析，初步定位故障点，为后续排查提供依据。设备状态检查与诊断设备外观检查观察设备外观是否有损坏、指示灯状态是否正常，以及天线安装是否牢固等。设备性能检测使用专业仪器对设备性能进行检测，如发射功率、接收灵敏度等关键指标。故障诊断与排查根据设备性能检测结果，诊断设备是否存在故障，并采取相应的处理措施。干扰源识别与消除干扰源识别通过专业仪器对室内电磁环境进行测试，识别出可能的干扰源，如电磁辐射、其他无线通信设备等。干扰源定位结合测试结果与设备布局，定位干扰源的具体位置，为后续处理提供依据。干扰消除措施针对识别出的干扰源，采取相应的消除措施，如增加屏蔽设施、调整设备布局等。04典型案例分析与实践操作演示案例一：信号覆盖不足问题处理问题描述原因分析室内分布系统信号覆盖不足，导致用户无法正常通话或上网。天线布局不合理、信号发射功率不足、信号泄露等。处理方法实践操作演示优化天线布局、增加信号发射功率、排查并修复信号泄露问题。通过调整天线位置和角度，增加信号发射器，使用专业测试仪器检测信号强度和覆盖范围，确保室内分布系统正常运行。案例二：干扰问题排查与解决问题描述原因分析室内分布系统存在干扰，导致通话质量下降、数据传输速率降低。电磁干扰、设备故障、外部干扰源等。处理方法排查干扰源、更换故障设备、加强电磁屏蔽措施等。使用专业测试仪器检测干扰源，逐一排查并更换故障设备，加强电磁屏蔽措施，降低干扰对室内分布系统的影响。实践操作演示案例三：设备故障修复实例问题描述室内分布系统设...
