水喷雾灭火系统课件VIP免费

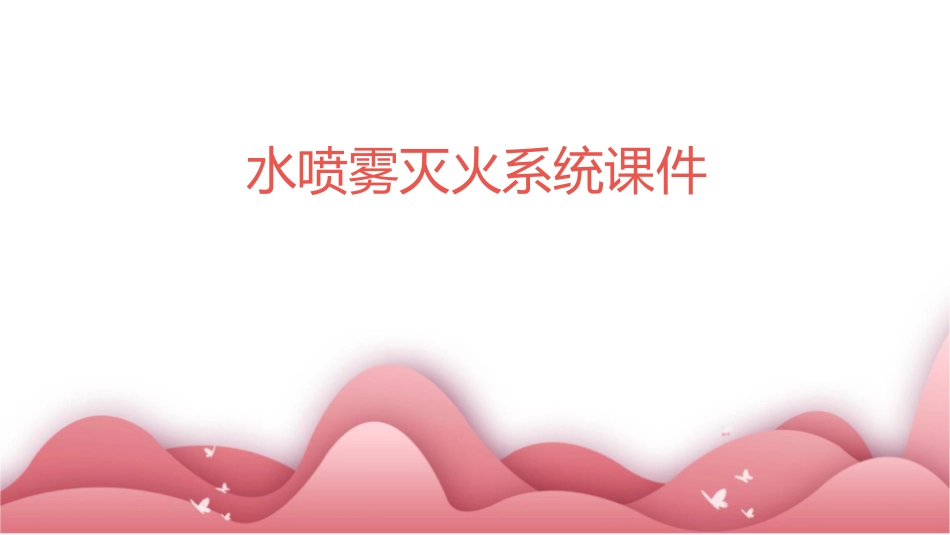

水喷雾灭火系统课件_第1页
1/24

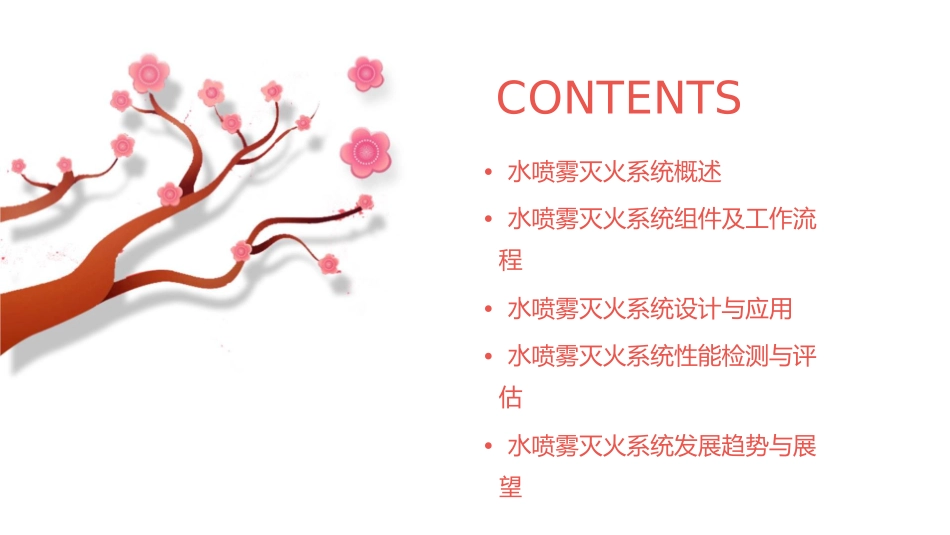

水喷雾灭火系统课件_第2页
2/24

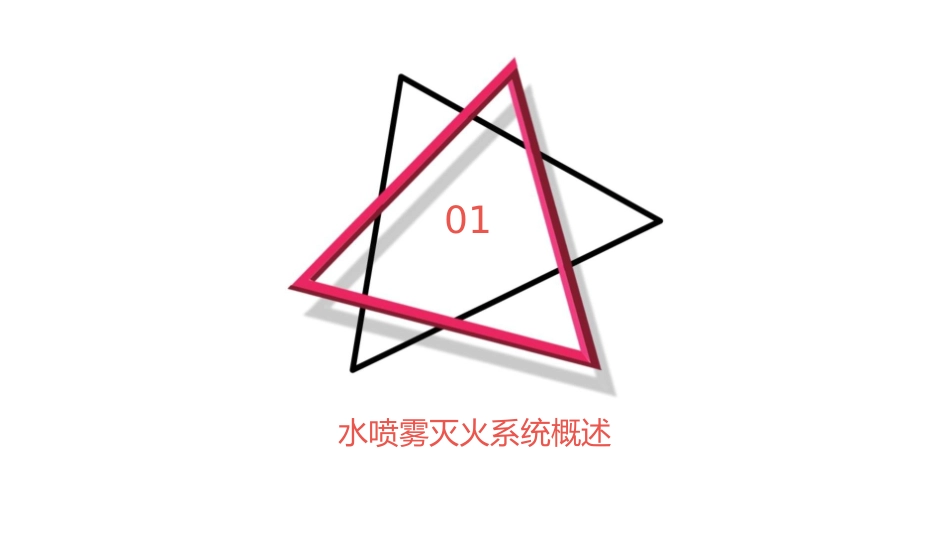

水喷雾灭火系统课件_第3页
3/24
水喷雾灭火系统课件CONTENTS•水喷雾灭火系统概述•水喷雾灭火系统组件及工作流程•水喷雾灭火系统设计与应用•水喷雾灭火系统性能检测与评估•水喷雾灭火系统发展趋势与展望01水喷雾灭火系统概述定义和组成定义水喷雾灭火系统是一种固定式灭火系统,它利用水为灭火剂,通过特定的喷头将水粉碎成细小水滴后喷射到着火物表面,利用水滴的表面张力、冲击力和汽化冷却作用,达到灭火效果。组成水喷雾灭火系统主要由水源、供水设备、管道、喷头、控制装置等组成。灭火原理及适用范围灭火原理水喷雾灭火的原理主要是通过细小水滴的表面张力迅速汽化,带走大量的热量,降低着火物的温度,同时水滴冲击着火物表面,破坏其燃烧条件,达到灭火效果。适用范围水喷雾灭火系统适用于固体、液体、气体及带电设备的火灾,以及可燃液体和气体泄漏形成的火灾和可燃固体物质的表面火灾等。系统分类及特点系统特点2.与气体灭火系统相比,水喷雾灭火系统的设备投资和运行成本较低,且不会对环境造成污染。系统分类:水喷雾灭火系统根据1.水喷雾灭火系统具有适用范围3.与喷淋灭火系统相比,水喷雾灭火系统的喷头孔径较小,喷出的水滴更细,因此具有更好的灭火效果和更高的灭火效率。使用场所和灭火需求的不同,可分为固定式、半固定式和移动式三种类型。广、环保无害、灭火效率高、操作简便等特点。02水喷雾灭火系统组件及工作流程水喷雾灭火系统组件水喷雾喷头储水设备包括水箱、水池或水泵等,用于储存灭火用水,并确保在火灾发生时能及时提供水源。喷头将水雾化成细小水滴,以均匀的喷雾形式覆盖火源,降低火010304场温度并阻止火焰蔓延。管道网络控制设备02由管道、管件和阀门组成,用于输送水到喷头,通常采用耐压、耐腐蚀的材质制成。包括报警控制器、水流指示器、压力开关等,用于启动和监控系统运行。水喷雾灭火系统工作流程探测报警启动设备火灾探测器检测到火源并发出报警信号,传送给报警控制器。报警控制器根据预设的联动关系,启动喷头和供水设备。喷水灭火监控反馈喷头将水雾化成喷雾状,覆盖火源,阻止火焰蔓延并降低火场温度。系统中的监控设备对水流、压力等参数进行监测,并将信号反馈给报警控制器,以便对灭火效果进行评估和调整。系统操作与维护系统操作操作人员需经过专业培训,熟悉系统的启动、停止和紧急操作流程,确保在火灾发生时能正确使用系统。维护保养定期对系统进行检查和维护,包括清洗喷头、更换损坏的部件、检查管道网络是否漏水等,以确保系统在火灾发生时能正常运行。03水喷雾灭火系统设计与应用设计原则与依据可靠性选择符合标准且质量可靠的水喷雾设备,确保系统在火灾发生时能够正常启动并发挥作用。适用性根据防护区的特征、空间布局及火灾规模,确定水喷雾灭火系统的具体应用方案。经济性在满足系统性能要求的前提下,尽量降低设备的购置与使用成本,实现灭火效果与经济效益的平衡。系统设计内容及步骤确定灭火对象明确需要保护的防护区或对象,了解其火灾危险性及火灾发展特点。计算设计喷水强度根据防护区的特征和灭火需求,计算出设计喷水强度。选择喷头类型根据防护区的空间布局、结构特点及火灾规模,选择适合的喷头类型和布置方式。系统设计内容及步骤确定喷头数量与布置设计管道系统根据防护区的面积、空间及喷头覆盖区域,确定喷头的数量和布置位置。根据喷头的布置和喷水压力要求,设计合理的管道系统,确保水流能够及时、有效地到达每个喷头。系统调试与验收设备选型与配置在完成系统安装后进行调试,确保系统正常运行并符合设计要求。最后进行验收,确保系统的可靠性和有效性。根据设计要求和实际需要,选择合适的水喷雾设备,如水泵、水箱、控制阀等,并配置相应的附件和控制系统。系统应用及注意事项适用范围水喷雾灭火系统适用于扑灭固体、液体、气体及电气设备的火灾,但在具体应用中需考虑其适用范围和限制条件。操作培训对使用水喷雾灭火系统的人员进行专业培训,确保他们了解系统的操作和维护方法,以及在紧急情况下能够正确使用。定期检查与维护为确保水喷雾灭火系统的可靠性,需定期检查设备的运行状况,及时发现并解决潜在问题。同时,对...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

水喷雾灭火系统课件
