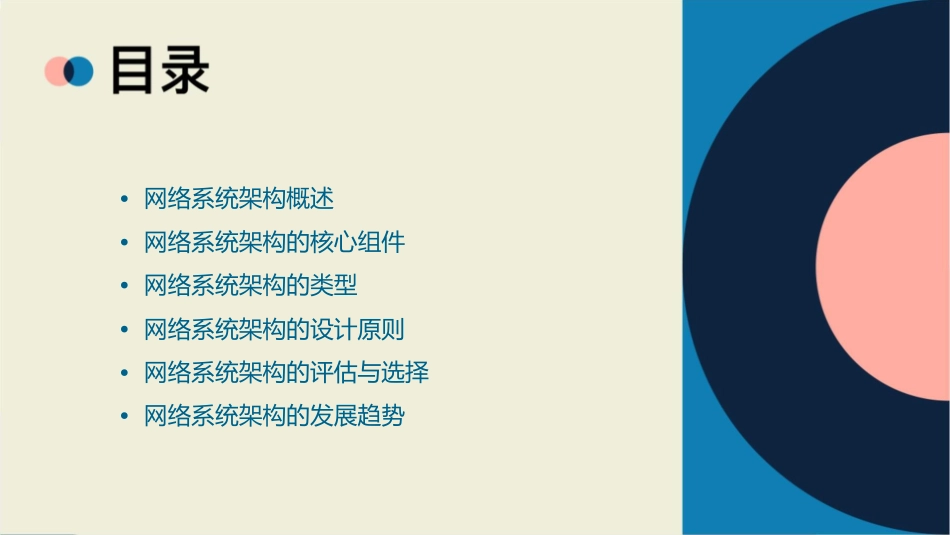

网络系统架构图课件•网络系统架构概述•网络系统架构的核心组件•网络系统架构的类型•网络系统架构的设计原则•网络系统架构的评估与选择•网络系统架构的发展趋势网络系统架构概述定义与特点定义网络系统架构是指网络系统的整体结构，包括硬件、软件、协议和接口等组成部分。特点具有层次性、模块化、开放性、可扩展性和可管理性等特点，能够实现网络的互连互通、资源共享和安全可靠等功能。架构的重要性提高网络系统的可靠性提升网络性能良好的架构可以降低系统的故障率，提高系统的可用性和稳定性。合理的架构可以优化网络流量，提高数据传输的效率和响应速度。降低维护成本促进技术创新清晰的架构有助于故障定位和系统升级，减少维护成本。良好的架构能够适应新技术的发展，使网络系统保持与时俱进。架构的演变过程以太网架构星型架构最早的局域网架构，采用总线型拓扑结构，具有简单、易用的特点。采用中心节点控制方式，易于扩展和管理，是目前主流的局域网架构。网状架构云计算架构无中心节点，节点之间相互连接，具有高可靠性和高性能，但实现复杂度较高。基于虚拟化技术的网络架构，实现了计算资源的动态管理和按需分配，是未来网络系统的发展方向。网络系统架构的核心组件客户端与服务器客户端是指通过网络向服务器发送请求，并显示服务器响应结果的设备。客户端可以是个人电脑、手机、平板电脑等。服务器是指通过网络向客户端提供服务的设备。服务器通常拥有强大的计算能力和存储能力，可以同时为多个客户端提供服务。网络设备路由器用于连接不同的网络，并根据网络地址将数据包从一个网络转发到另一个网络。交换机用于将多个设备连接到一个网络中，并根据MAC地址（媒体访问控制地址）将数据包从一个设备转发到另一个设备。集线器早期的网络设备，现已逐渐被交换机取代。集线器将多个设备连接到一个网络中，但仅根据物理地址（即IP地址）将数据包从一个设备转发到另一个设备。通信协议TCP/IP协议传输控制协议（TCP）和互联网协议（IP）是互联网通信的基础协议。TCP负责数据的可靠传输，IP负责数据的路由。HTTP协议超文本传输协议，用于在Web浏览器和Web服务器之间传输网页内容。FTP协议文件传输协议，用于在网络上传输文件。网络操作系统WindowsServer微软的网络操作系统，提供了文件和打印服务、Web服务和数据库服务等。Linux开源的网络操作系统，具有强大的安全性和稳定性，广泛应用于服务器和路由器等设备。应用软件Web浏览器用于在客户端显示Web页面，如Chrome、Firefox和Safari等。电子邮件客户端用于发送和接收电子邮件，如Outlook和Foxmail等。办公软件用于处理文档、电子表格和演示文稿等，如MicrosoftOffice和WPSOffice等。网络系统架构的类型对等网络架构一种网络架构，其中每个节点都拥有相同的功能和责任，没有中心节点。在对等网络架构中，每个节点都直接与其他节点通信，没有中央服务器或控制点。这种架构通常用于文件共享、内容分发和某些社交网络应用。客户端-服务器网络架构一种传统的网络架构，其中客户端负责处理用户界面和请求，服务器处理数据存储和逻辑。客户端-服务器网络架构中，客户端应用程序（如Web浏览器）负责与用户交互，并向服务器发送请求。服务器处理这些请求，并将结果返回给客户端。这种架构广泛应用于Web开发、数据库应用等。分布式网络架构一种网络架构，其中应用程序被分解为多个独立的部分，分布在不同的节点上。在分布式网络架构中，应用程序的不同组件运行在不同的节点上，这些组件通过网络协议进行通信，协同工作。这种架构提供了高可用性和可伸缩性，常用于大型企业应用和在线游戏。VS云计算网络架构一种基于服务的网络架构，通过Web浏览器可以实现各种应用程序和服务。云计算网络架构利用虚拟化技术，将硬件资源（如服务器、存储和数据库）转化为服务，并通过Web浏览器提供给用户。这种架构可以动态地分配和管理资源，以满足不断变化的需求。网络系统架构的设计原则可靠性原则冗余设计010203在网络系统中，关键设备和链路应采用冗余设计，以确保在单点故障时仍能保持系统的正常运行。负载均衡合理配置网络设备和服务器的...
