金属拉伸曲线课件VIP专享VIP免费

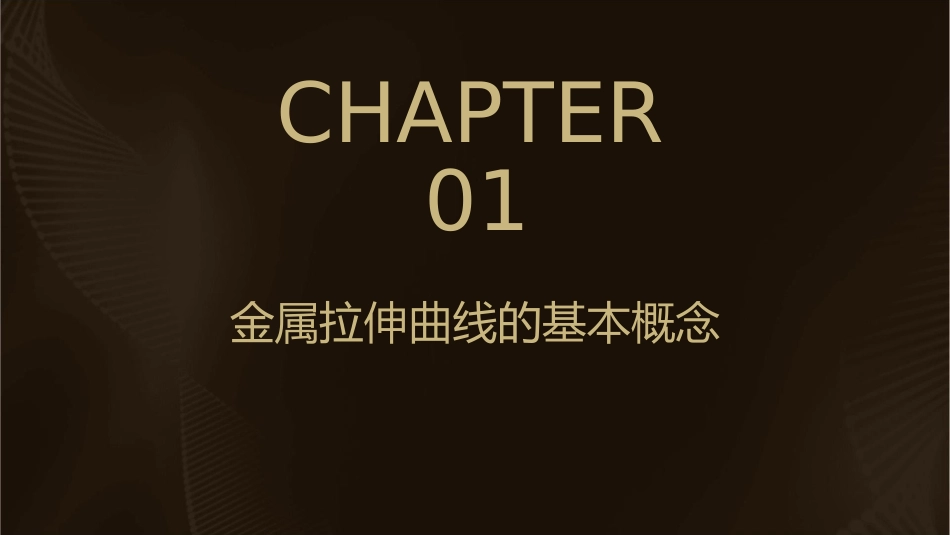

金属拉伸曲线课件CHAPTER01金属拉伸曲线的基本概念金属拉伸曲线的定义金属拉伸曲线金属在拉伸过程中，应力与应变之间的关系曲线。定义解释金属拉伸曲线是描述金属材料在拉伸过程中所受应力与发生的应变之间关系的曲线，是材料力学性能分析的重要手段之一。金属拉伸曲线的分类弹性阶段屈服阶段在这个阶段，金属材料发生弹性变形，应力与应变呈线性关系。在这个阶段，金属材料开始发生屈服，应力不再随应变的增加而增加，而是保持在一个相对稳定的值附近。强化阶段颈缩阶段在这个阶段，金属材料的应力随着应变的增加而增加，表现出明显的强化效果。在这个阶段，金属材料的应力达到最大值后开始下降，同时发生颈缩现象。金属拉伸曲线的重要性材料性能评估应用指导通过金属拉伸曲线可以评估材料的弹性模量、屈服强度、抗拉强度等力学性能指标，从而对材料的性能进行评估。金属拉伸曲线可以为实际工程应用提供指导，例如在结构设计、选材等方面提供依据。工艺优化通过对金属拉伸曲线的分析，可以优化材料的加工工艺，提高产品的质量和稳定性。CHAPTER02金属拉伸曲线的形成原理金属的晶体结构常见晶体结构常见的金属晶体结构有体心立方、面心立方和密排六方等，不同的晶体结构对金属的拉伸行为产生影响。晶体结构定义金属的晶体结构是指金属内部原子或分子的排列方式，决定了金属的力学、物理和化学性质。晶体缺陷在金属的晶体结构中，可能存在各种缺陷，如空位、位错等，这些缺陷会影响金属的塑性变形行为。金属的塑性变形塑性定义塑性变形机制温度影响金属的塑性是指金属在受到外力金属的塑性变形是通过晶体内的滑移和孪生等方式进行的，这些机制的发生需要克服一定的能量障碍。温度对金属的塑性变形有显著影响，升高温度可以降低变形抗力，提高金属的塑性。作用时发生永久变形的特性。金属的屈服点和抗拉强度屈服点定义金属在受到外力作用时，开始发生屈服（永久变形）的应力极限。抗拉强度定义金属在拉伸过程中所能承受的最大应力，是衡量金属抵抗断裂能力的指标。屈服点和抗拉强度的关系在拉伸曲线上，屈服点和抗拉强度分别对应于曲线上的起始和最高点，是评估金属力学性能的重要参数。CHAPTER03金属拉伸曲线的实验方法实验设备与材料拉伸试验机金属试样测量工具数据采集系统用于对金属试样施加拉伸载荷，测量试样的应力和应变。不同规格和种类的金属材料，如低碳钢、不锈钢等。包括游标卡尺、千分尺等，用于测量试样的原始尺寸和变形后的尺寸。用于记录实验过程中的数据，如载荷、位移等。实验步骤与操作安装试样开始实验将试样放置在拉伸试验机的夹启动拉伸试验机，对试样施加拉伸载荷，同时记录实验数据。具中，确保试样不会滑动或转动。试样准备调整试验参数实验结束当试样断裂或达到预定实验条件时，停止拉伸载荷，卸载并取出试样。选择合适的金属材料，加工成规定的试样尺寸和形状。设置试验机的初始张力、加载速率等参数。实验数据的记录与分析010203数据记录数据处理结果分析在实验过程中，使用数据采集系统实时记录实验数据，如载荷、位移、时间等。对记录的数据进行处理，计算出试样的应力应变曲线，并分析其变化规律。根据实验结果，分析金属材料的力学性能，如弹性模量、屈服强度、抗拉强度等。CHAPTER04金属拉伸曲线的应用实例金属材料的性能评估金属材料的拉伸性能通过金属拉伸曲线，可以评估金属材料的抗拉强度、屈服强度、延伸率等拉伸性能指标，从而判断材料的机械性能。金属材料的韧性评估金属拉伸曲线还可以反映金属材料的韧性，通过观察曲线下的面积可以计算出冲击功，从而评估材料的韧性好坏。金属制品的加工工艺优化加工工艺参数优化通过对金属拉伸曲线的分析，可以确定最佳的加工工艺参数，如拉伸速度、变形程度等，以提高制品的质量和稳定性。制品结构设计优化根据金属拉伸曲线的变化规律，可以对制品的结构设计进行优化，以改善其受力状况，提高制品的使用寿命。新材料的研发与探索新材料性能预测通过模拟金属拉伸曲线，可以对新材料的基本性能进行预测，为新材料的研发提供理论依据。新材料探索与开发通过对金属拉伸曲线的分析，可以探索新的加工工艺和材...
