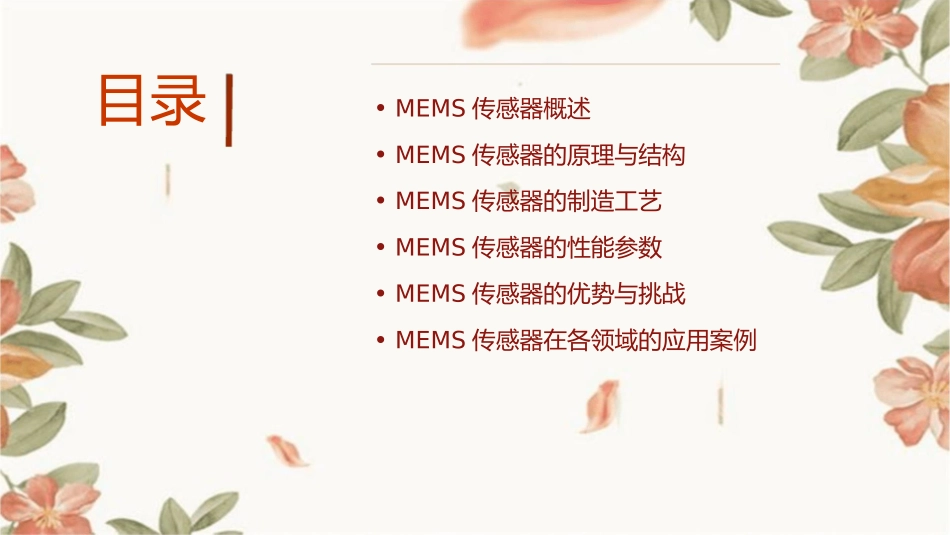

第十五章MEMS传感器讲述课件目录•MEMS传感器概述•MEMS传感器的原理与结构•MEMS传感器的制造工艺•MEMS传感器的性能参数•MEMS传感器的优势与挑战•MEMS传感器在各领域的应用案例01MEMS传感器概述MEMS传感器的定义01微电子机械系统（MEMS）传感器是一种微型化、集成化的传感器，利用微电子和微机械加工技术制作而成。02它具有体积小、重量轻、功耗低、可靠性高、响应速度快等特点，因此在许多领域都有广泛的应用。MEMS传感器的分类根据工作原理，MEMS传感器可以分为力学量传感器、热学量传感器、光学量传感器和化学量传感器等。其中，力学量传感器包括压力传感器、加速光学量传感器包括微镜、微光机、光电器件等；化学量传感器则包括气体传感器、湿度传感器等。度传感器、力传感器等；热学量传感器包括温度传感器、红外传感器等。MEMS传感器的应用领域汽车电子航空航天汽车中的安全气囊、ABS系统、MEMS传感器在航空航天领域的应用也日益增多，如用于监测飞机和航天器的各种参数。悬挂系统等都离不开MEMS传感器的支持。01020304消费电子医疗领域手机、平板电脑、智能手表等便携式设备中广泛应用MEMS传感器，如陀螺仪、加速度计等。MEMS传感器在医疗领域的应用也越来越广泛，如用于监测人体生理参数的微型化传感器。02MEMS传感器的原理与结构工作原理微机械加工技术压电效应利用微机械加工技术将微电子技术与精密机械加工结合起来，制造出具有微小尺寸的传感器。当受到压力作用时，材料的电阻会发生变化，通过测量电阻的变化可以检测压力。压阻效应热电效应某些材料在受到压力作用时会产生电势，通过测量电势可以检测压力。当温度发生变化时，材料的电导率会发生变化，通过测量电导率的变化可以检测温度。结构特点微型化集成化高精度低功耗MEMS传感器通常与其他电子器件集成在一起，形成一个完整的系统。MEMS传感器的精度非常高，能够实现高精度的测量。MEMS传感器的功耗非常低，能够延长设备的续航时间。MEMS传感器的尺寸非常小，通常在微米级别。材料选择单晶硅多晶硅陶瓷单晶硅是MEMS传感器的主要材料之一，具有高强度、高刚度和良好的热稳定性。多晶硅材料具有较好的塑性和韧性，适合用于制造柔性MEMS传感器。陶瓷材料具有优异的绝缘性能和耐高温性能，适合用于制造高温MEMS传感器。03MEMS传感器的制造工艺表面微加工技术定义应用范围表面微加工技术是一种制造MEMS传感器的方法，通过在衬底表面沉积和加工材料，形成所需的微结构。表面微加工技术广泛应用于制造各种类型的MEMS传感器，如加速度计、陀螺仪、压力传感器等。工艺流程表面微加工技术包括薄膜沉积、光刻、刻蚀、去胶等步骤，通过反复执行这些步骤，可以构建复杂的微结构。体微加工技术010203定义工艺流程应用范围体微加工技术是一种制造MEMS传感器的方法，通过在衬底内部进行加工，形成三维的微结构。体微加工技术包括切割、研磨、抛光等步骤，可以加工出高精度、高稳定性的三维微结构。体微加工技术适用于制造一些特殊类型的MEMS传感器，如流体传感器、生物传感器等。键合与封装技术工艺流程键合与封装技术包括芯片粘接、引线键合、密封填充等步骤，以确保MEMS传感器能够在实际应用中稳定工作。定义键合与封装技术是将MEMS传感器与外部电路和保护壳体进行连接和封装的过程。应用范围所有MEMS传感器制造过程中都需要进行键合与封装，以确保其可靠性和稳定性。04MEMS传感器的性能参数线性范围与灵敏度线性范围MEMS传感器的线性范围是指在工作条件下，传感器输出信号与输入信号之间呈线性关系的范围。线性范围越宽，传感器能够测量的输入信号范围越大。灵敏度灵敏度是指传感器输出信号变化量与输入信号变化量之比。高灵敏度的传感器对输入信号的反应更加敏感，能够提供更精确的测量结果。分辨率与精度分辨率分辨率是指传感器能够检测到的最小输入信号变化量。分辨率越高，传感器能够检测到的信号变化越细微。精度精度是指传感器测量结果的准确性。高精度的传感器能够提供更接近真实值的测量结果。响应时间与恢复时间响应时间响应时间是指传感器从接收到输入信号开始，到输出信号达到稳定值所需的时间。快速响应的传感...
